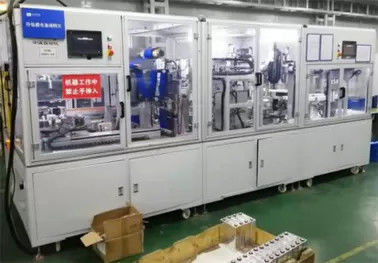

Hohe Kapazitäts-Lithium-Ion Battery Assembly Line Pole-Ohr, das Maschine bildet
Die Ausrüstung kann für die Formung des polaren Ohrs der Batterie der flexiblen Verpackung, hauptsächlich einschließlich die folgenden Prozesse benutzt werden:
Abwickeln- entstaubend - Vorwärmen - Gummi (oberes und zwei Schichten unter) - heißer zweitensausschnitt heißen Drückens Drückens - Gummiausschnitt - - fahrend - - (Plattenausschnitt) - Wicklung - (Plattenprodukte in die Sammelbüchse).
Produkteigenschaften:
1,1 die Maschine wird angetrieben durch Schrittmotor und durch Mensch-Maschine Schnittstelle gesteuert. Zu benützen ist einfach und benötigt nur eine Person.
1,2 hohe Leistungsfähigkeit, Tagesförderung des Maximums von 10-15 (2mm) Million Stücken;
1,3 anwendbar auf eine große Produktpalette, die unterschiedliche justierbare Länge, Breitenanpassung müssen nur die Führerrollen- und -fütterungsplatte ersetzen.
1,4 das Gerät ist völlig - funktionell, anwendbar, Art Pfostenohr, scheibenartiges Pfostenohr, HAUSTIER-Film kann zu überziehen eingewickelt werden, geschlossen worden mit Isolierungspapier.
2. Spezifikationen von ankommenden Materialien
| W | H | Innerer Durchmesser des ankommenden Materials der Spule | Außendurchmesser des ankommenden Materials der Spule | |
| Einheiten: Millimeter | ||||
| Polare Ohren (Aluminiumband, Nickelband) | 1.5-30 | 0.05-0.2 | 100 | Maximal: 400 |
| Ohrkleber | 3-10 | 0.03-0.12 | 3" (76) | Maximal: 300 |
3. Technische Parameter
|
Technische Daten Projekt |
Parameter | Anmerkung | |
| 1 | Ganze Reihe der Pfostenohrbreite | 100-130 Millimeter |
Entsprechend der Kundenlaser-Nickelbreite
|
| 2 | Gurtbreite | 3-6mm | |
| 3 | Klebende Quantität des Stockes | Artikel 10 bis 30 | Abhängig von der Breite des polaren Ohrs |
| 4 | Kapazität | 10-150000 (2 Millimeter) |
Entsprechend Breite und Zeit heißen Drückens (20 Stunden)
|
| 5 | Plattenschnittgenauigkeit | Weniger als 0,5 Millimeter | |
| 6 | Ausschnitt und Präzision | Weniger als 0,3 Millimeter | |
| 7 | Bandübereinstimmungsgenauigkeit | Weniger als 0,1 Millimeter | |
| 8 | Empfangen von Weise | Schneiden Sie oder Spule | |
| 9 | Heiß-Drücken von Temperatur | 20-200 ist ℃ justierbar | |
| 10 | Temperaturüberwachungsgenauigkeit | +/- 1 ℃ | |
| 11 | Ausrüstungsgröße (Millimeter) | 3500*1200*1700 | |
| 12 | Ausrüstungsenergie | 4KW | |
| 13 | HAUSTIER-Filmbreite | 100-130mm | optional |
| 14 | Schließendes Papier | 4-10mm | optional |
4. Strukturelle Funktionen
Die Ausrüstung schließt die folgenden Systeme ein:
System Abwickelns 4,1: der Wechselstrommotor dreht sich und die Spule fährt die Fütterungsplatte, um sich in umgekehrtes zu drehen, um die Spulenspannung beizubehalten. Rollensystem mit 4,2 Übergängen: vor dem ersten heißen Drücken nehmen Sie reibungsarmes Lager der Präzision, harte oxidierte Aluminiumlegierungsübergangsrolle, die Übergangsrolle, annimmt Messingmaterial, ersetzt die Übergangsrolle entsprechend verschiedenen Spezifikationen des Aluminiumgurtes und des Nickelgurtes an.
Primärhitze 4,3, die System drückt: omron Präzisionstemperaturbegrenzer wird benutzt, um die Temperatur der Heizplatte zu steuern, und der Zylinder fährt die oberen und untereren drückenden Platten, um den polaren Ohrkleber oben zu erhitzen.
klebendes Fütterungssystem des Ansatzes mit 4,4 Pfosten: angetrieben durch einen PräzisionsSchrittmotor, angetrieben die klebende Fütterung des Pfostenansatzes von der Kugelumlaufspindel.
thermisches drückendes zweitenssystem 4,5: omron Präzisionstemperaturbegrenzer wird benutzt, um die Temperatur der Heizplatte zu steuern, und der Zylinder fährt die oberen und untereren drückenden Platten, um den polaren Ohrkleber oben zu erhitzen.
4,6 Ansteuersystem: angetrieben durch PräzisionsSchrittmotor, dreht sich die Gummirolle, um die Länge des Pfostenohrs nach thermischem Abbinden zu fahren.
Schnittsystem 4,7: der längenkonstante Schnittzylinder fährt das Trennmesser, um das Pfostenohr abzuschneiden, und das Trennmesser hat ein langes Leben. Wiederholbares Reiben.
Schnittsystem 4,8: ein Drehblatt wird benutzt, um den Pfostenohrkleber zu schneiden, und die Rolle fährt das Pfostenohr vorwärts.
System der Aufladung 4,8: der Wechselstrommotor dreht sich und die Aluminiumlegierungsfütterungsspule fährt die Fütterungsplatte, um sich in umgekehrtes zu drehen, um die Spulenspannung beizubehalten.
System mit 4,9 Rahmen: quadratische schweißende Struktur-, feste und zuverlässige, backende Oberflächenfarbe, Farbe besonders angefertigt entsprechend Kundenbedarf. Das Substrat wird von 25mm starker Stahlplatte gemacht und seine Oberfläche wird galvanisiert.
Kontrollsystem 4,10: omron PLC-Steuerung, hohes Maß Automatisierung.
4,112 Betriebssystem: nehmen Sie kunlun tongtai Touch Screen an, die Schnittstelle ist klar, intuitiv und schön, und die Daten können eingestellt werden.
4,123 Systemkonfiguration:
| Die Seriennummer | Der Name von | Ursprungsort |
| 1 | Der Prüfer | omron |
| 2 | Input-/Outputerweiterung | omron |
| 3 | Kommunikationsmodul | omron |
| 4 | Touch Screen | Kunlun-Durchlauf ty |
| 5 | Der Thermostat | omron |
| 6 | I-/Fumwandlungsmodul | Rhett-Cyber |
| 7 | Pneumatische Komponenten | CHELIC-及 CKD |
| 8 | Linearer Führer | HIWIN |
| 9 | Kugelumlaufspindel | HIWIN |
| 10 | Photoelektrischer Sensor | SUNX |
| 11 | Schrittmotor | R Steuer- |
| 12 | Der Drehstrommotor |
5. Produktgebrauchsumwelt
Druckluft: 0,4 | 0.6mpa (4-6kgf/cm2), die Strömungsgeschwindigkeit jedes Stückes Druckluft ist 10L/min, die Auslastung ist 50%
Umgebende Temperatur: 20 | 35℃
Relative Luftfeuchtigkeit: 5 | 55% STUNDE
Energiequelle: AC220V, einphasig; Spannungsschwankung ist kleiner als ±10%; Stromversorgung: 3KVA

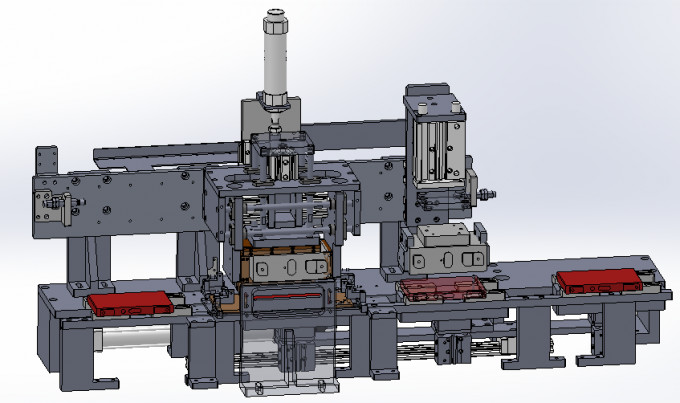

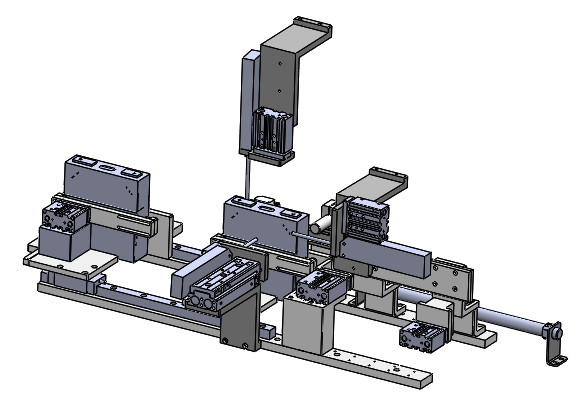

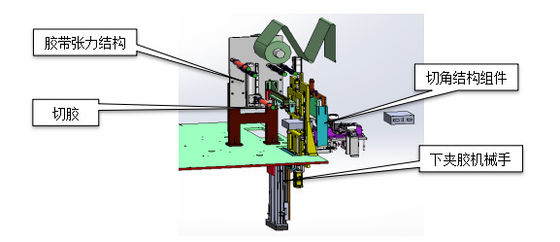

6. Schematisches Diagramm der Ausrüstung
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass alle Komponenten der Ausrüstung im vollständig neuen Zustand sind, keine benutzte Komponenten.
2. Vertrauliche Verpflichtung.
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung, alle technischen Informationen und Geschäftsinformationen des Kunden Leck nicht zu irgendwelchen Drittparteien sind.
3. Kundendienstverpflichtung
Unsere Firma stellen eine Jahrgarantie zur verfügung, nach StandortAbnahmeprüfung anzufangen, werden die Instandhaltungskosten während des Garantiezeitraums, die Verschleißteile der Ausrüstung befreit und die Teile, die durch missbräuchliche Verwendung oder Kraft von höherem geschädigt werden, wird von der Garantie ausgeschlossen. Wenn die Ausrüstung Funktionsstörungs- und Bedarfsreparatur durch Verkäufer nach abgelaufen von der Garantie auftrat, die Kosten verhandelt durch beide Seiten.
