Hohe leistungsfähige Lithium-Ion Battery Assembly Line Automatic PVC-Flecken-Maschine
1. Vor der Positionierung dieses System wird, indem man Manipulatorzellschleichen zum System nach dem Lieferungsnehmen, die Batterie einzieht, ist- Zugschnur in Bewegung und PVC-Pastensystem beschichtet, geleitet, indem man Linie die Positionierung übermittelt und Pastenpvc Isolierabdeckungs-Quadratstück, nach der Fertigstellung der Paste nach der Fertigstellung der Batterie in Position bringt, um Vorwärtsfluss fortzusetzen, Fluss zu den Zugschnurenden durch künstliche Auswahl;
2. Das System umfasst: 1 Satz des Fütterungsmanipulator der Batterie, 1 Satz des PVC-Quadratpastensystems, 1 Satz des Batteriegetriebes und Navigationsanlage;
3. Technische Anforderungen:
3,1 der Materialbedarf des Greifers des Manipulator ist PET;
3,2 die sich wiederholende Bewegungsgenauigkeit der X-Achsenrichtung des Manipulator ist ±0.1mm
3,3 die sich wiederholende Bewegungsgenauigkeit des Manipulator in der Y-Achsenrichtung ist ±0.1mm
3,4 die sich wiederholende Bewegungsgenauigkeit des Manipulator in der z-Achsenrichtung ist ±0.1mm
Wahrscheinlichkeit 3,5 von Batteriegreifer- und Batterietropfen =0%
4. Konfigurationsliste
| Die Seriennummer | Der Name von | Die Zahl von | Marke |
| Batterie, die Manipulator behandelt | Servomotor | 2 | Panasonic |
| Schraube | 2 | HIWIN | |
| Linearer Führer | 4 | HIWIN | |
| Der Presszylinder | 1 | SMC | |
| Finger | 1 | Nichtstandardisierte Verarbeitung |

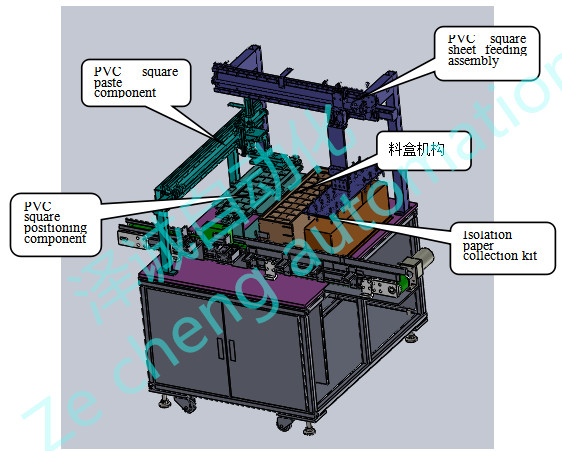

5. PVC-Quadratfilm, der System klebt: es schließt hauptsächlich einen materiellen Kastenmechanismus, PVC-Quadratfolienabzugkomponente, der PVC-Quadratfilm ein, der den Komponenten-, PVC-Quadratfilm in Position bringt, der Komponente kleben, und Isolierungspapiersammlungskomponente

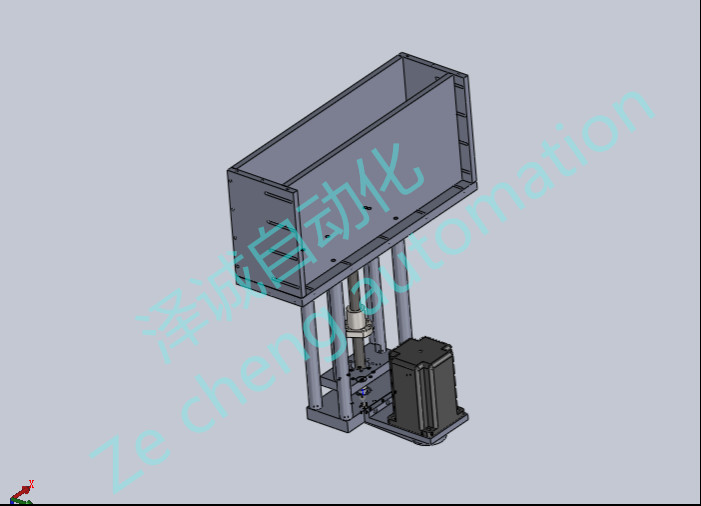

Fütterungsmechanismus des kastens 5,1: er schließt hauptsächlich einen Fütterungskasten, eine Leitspindel, einen Schrittmotor und einen synchronen Gurt mit ein

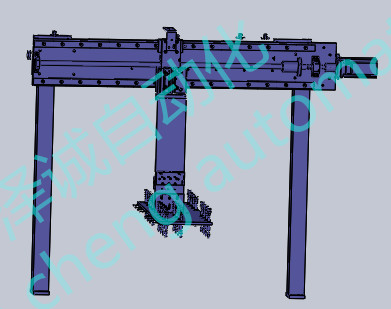

5,2 Fütterungskomponenten des PVC-Quadratblattes: schließen Sie hauptsächlich 1 Servomotor, 1 Leitspindel, 2 Laufschienen, 1 Satz des Saugers, 1 Satz des Stützpfeilers, 1 oberer und untererer Zylinder mit ein;
5,3 PVC-Quadrat, das Komponenten in Position bringt: schließen Sie hauptsächlich 4 Normalisierungsluftzylinder, 2 downforce Zylinder, 2 Positionierungsüberlagerungsstangen und 1 Satz der Vakuumsaugplatte ein;

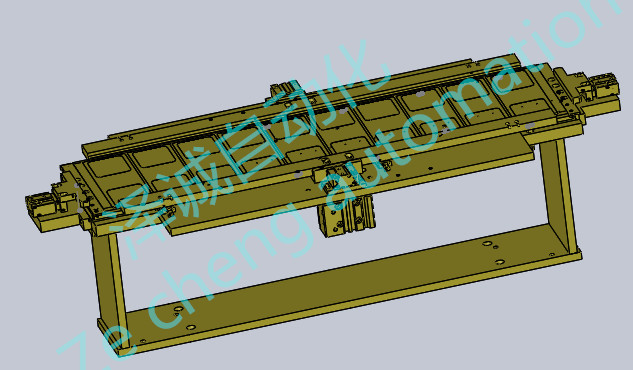

5,4 Flecken PVC-Quadratkomponenten: dieses System umfasst hauptsächlich einen X-Achsenservomotor, einen Y-Achsenservomotor, zwei Leitspindeln, einen synchronen Gurt, einen Vakuumsauger und vier lineare Führer.
6. Technische Anforderungen:
6,1 Fütterungserfolgsquote ≥99%;
6,2 der Sauger wird nicht Schaden des PVC-Quadrats verursachen gelassen;
6,3 Paste qualifizierte Rate ≥99%;
6,4 darf PVC-Quadratpaste nicht herunterfallen, kein Verwerfen, keine Ablenkung, keine Blasen;
7. Konfigurationsliste
| Die Seriennummer | Der Name von | Die Zahl von | Marke |
| PVC-Quadratpastenkomponente | Servomotor | 2 | Panasonic |
| Schraube | 1 | HIWIN | |
| Linearer Führer | 4 | HIWIN | |
| Vakuumsauger | 2 | Nichtstandardisierte Verarbeitung | |
| Synchroner Gurt | 1 | MISUMI | |
| PVC-Quadrat, das Komponente in Position bringt | Dampfzylinder zu | 2 | SMC |
| Drücken Sie den Zylinder | 1 | SMC | |
| Positionierung der Überlagerung | 1 | Nichtstandardisierte Verarbeitung | |
| Vakuumsaugplatte | 3 | Nichtstandardisierte Verarbeitung | |
| Fütterungsversammlung PVCs | LaufschieneMontageplatte | 1 | Nichtstandardisierte Verarbeitung |
| Spalten | 1 | Nichtstandardisierte Verarbeitung | |
| Lager | 1 | Nichtstandardisierte Verarbeitung | |
| Klemme | 2 | Nichtstandardisierte Verarbeitung | |
| Anschlussplatte | 1 | Nichtstandardisierte Verarbeitung | |
| Glatter Kurs | Silber | ||
| Zylinder | SMC | ||
| Schraube | Silber | ||
| Lager | MISUMI | ||
| Servomotor | Panasonic | ||
| Koppelung | Standard | ||
| Behälterinstitutionen | Kraftpapierhalter | Nichtstandardisierte Verarbeitung | |
| Spitze der Komponente | Nichtstandardisierte Verarbeitung | ||
| Lager | MISUMI | ||
| Schraube | SMC | ||
| Synchroner Gurt | MISUMI | ||
| Synchrones Rad | Standard | ||
| Schrittmotor | Standard | ||
| Isolierungspapiersammelbüchse | Die Sammelbüchse | Nichtstandardisierte Verarbeitung |
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Keine später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nachdem die Ausrüstung den Garantiezeitraum geführt hat, wenn es ein Problem gibt, verständigen sich die zwei Parteien und beschäftigen es. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums vereinbarte im Vertrag und die technische Vereinbarung, die von den zwei Parteien, die Firma unterzeichnet wird, stellt eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
