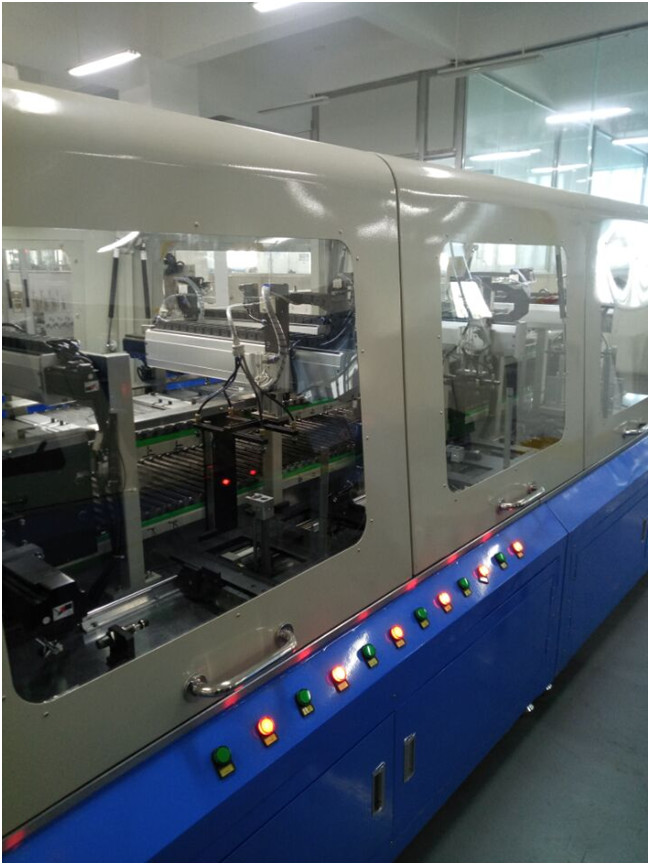

Automatisches Entdeckungs-Lithium-Ionen-Batterie-Fließband verstärkende Maschine Polen
1. Ausrüstungsfunktionen
| Länge (Millimeter) | Breite (Millimeter) | Stärke (Millimeter) | Gewicht (g) |
| 130-200 | 150-200 | 0.05-0.6 | 0-250 |
1.2. Der Gesamtproduktionsschlag der automatischen Entdeckungsfläche ist: Tablette 3s/; 20 PPMS
1,3 die spezielle automatische Entdeckungsfläche hat die Eigenschaften der hohen Produktions-Leistungsfähigkeit, der stabilen der Zuverlässigkeit, einfachen und bequemen Wartung der Operation, und kann die Bedingungen von Partei a für 24-stündigen Dauerbetrieb, mit seiner umfassenden Dauerbetrieb-Leistungsfähigkeit ≥90% oder ≥21.6 Stunden/Tag erfüllen;
1,4, welche die Ausrüstung der Produktion von Produkten von verschiedenen Spezifikationen sich anpassen kann, und die Zeit, die erfordert wird, um das Produktmodell während der Produktion der Ausrüstung zu ersetzen, sollte 15 Minuten nicht übersteigen;
1,5 die ankommenden Materialien der positiven und negativen Batterieplatten sind von der Zeitschriftenart. Wenn die Batterieplatten ermittelt werden, aufgebraucht zu werden, erinnert die automatische Warnung die Arbeitskräfte, den Brennstoffaufnahmekasten zu ändern und fortzufahren zu arbeiten.
2. Technischer Antrag
In diesem Entwurf nimmt der materielle Kasten der Batterieelektrode den gleichen materiellen Kasten wie das wiegende Trennzeichen an, das von einander ersetzt werden kann. Der Manipulator ergreift automatisch den Polschuh vom entsprechenden materiellen Kasten und vom Match es entsprechend den Konfigurationsparametern, die auf den Touch Screen eingestellt werden. Nachdem die Fertigstellung der Fernleitung automatisch einen Abstand bewegt, wird mit einem Batteriesatz ausgerüstet, um die Batterie aus der Ausrüstung heraus zu transportieren
automatische Ladestation 2,1 des Batteriepfostenblattes
Es wird verwendet, um die automatische Fütterung des Batteriepfostenblattes zu verwirklichen, das aus Schaltgetriebe der Aufladungszeitschrift verfasst wird.
Schaltgetriebe 2.1.1 der Ladenzeitschrift
Das Fütterungssystem nimmt die Methode der Zufuhr bei der Zeitschrift an, und es gibt insgesamt Fütterung mit 1 Zeitschriften. Eigenhändig gefüllt mit Pfosten, während das Bearbeiten der Zeitschrift in den Positionierungsschlitz des Schaltgetriebes geladen wird, ermittelt der Entdeckungs-Sensor, dass die Zeitschrift existiert, der Manipulator anfängt, das Material herauszunehmen, ermittelt der Entdeckungs-Sensor, dass die leere Zeitschrift existiert, und das System sendet ein Warnsignal, den Betreiber zu informieren, um die Zeitschrift zu ersetzen. Es gibt 6 Arten materielle Kästen entsprechend der Klassifikation.
2.2. Linearer materieller nehmender Manipulator
Das Greifen nimmt Vakuumsaugmethode an; Die Servomotorantriebe der Vakuumaufnahmemanipulator, zum sich in eine Gerade auf der Führungsschiene zu bewegen. Positionszupacken-Pfostenscheibe des Werkzeuges 6. Um die Situation der ununterbrochenen Laminierung während der Vakuumzeichnung zu vermeiden, wird ein Entionisierungsfan in der Fütterungsposition eingestellt um die ununterbrochene Laminierung während der Zeichnung zu beseitigen indem man den Ionenwind wegbläst.
2,3 Bandfördererlinie
Die Bandfördererlinie wird benutzt, um das Tretengetriebe des Batteriepfostenblattes zu verwirklichen, das aus Motor, Reduzierer, elektromagnetischer Kupplung und Frequenzumsetzer verfasst wird. Wenn das Batteriepfostenblatt in die entsprechende Position zusammen mit der Fernleitung transportiert wird, werden verschiedene Funktionen durch die entsprechende Station verwirklicht.
3. Beschreibung der Hauptausrüstung verwendet
3.1. Schaltgetriebe: 6 Sätze, aus Pfostenladenzeitschrift und Entdeckungs-Sensor, etc., mit pneumatischen Komponenten von Firma Japans SMC, vom Entdeckungs-Sensor von SUNXI- oder OMRON-Firma und vom Rest bestehend entwarfen und produzierten durch zecheng Firma.
3.2. Linearer Fütterungsmanipulator: 1 Satz, bestanden aus Gerät der linearen Bewegung, auf und ab Bewegungsmechanismus, Vakuumsaugvorrichtung, Entionisierungsfan, Entdeckungs-Sensor, etc., pneumatische Komponenten unter Verwendung Japaner SMC-Produkte, Entdeckungs-Sensoren unter Verwendung SUNXI- oder OMRON-Produkte, den Rest durch zesheng Firmenentwurf und Produktion.
3,3 Bandfördererlinie: 1 gesetzt, aus Motor bestehend, Reduzierer, Frequenzumsetzer, Förderband, Spannmechanismus, Aluminiumprofil, etc., der Motor und der Reduzierer werden von den Produkten orientalischer Firma Japans gemacht, wird das Förderband von den Produkten von habasit Firma von der Schweiz hergestellt, und der Rest werden von zecheng Firma entworfen und hergestellt.
elektrisches Kontrollsystem 3,4: elektrisches Kontrollsystem: 1 gesetzt, einschließlich PLC, Touch Screen, elektrischer Schaltschrank und elektrische Schwachstromkomponenten, etc., PLC, etc., sind, omron Produkte von Japan zu benutzen, und der Touch Screen ist, kunlun tongtai zu verwenden.
4. Zuverlässigkeit des Systems
4,1 wenn man den Entwurf entwirft, wird die Zuverlässigkeit des Systems hauptsächlich betrachtet: Entstörungs-, Systemmeldung, Sicherheitsschutz und Systemkettenschutz, etc.;
4,2 soweit wie möglich, ausgewählte zuverlässige Komponenten: SMC für pneumatische Komponenten, yamanshe für Motor, OMRON für Sensor, OMRON oder Mitsubishi für PLC;
4,3 strenger Entwurf, Versammlung und die Entstörungsverfahren, zum des Systems sicherzustellen ist perfekt und zuverlässig;
5. Andere Anforderungen
Stromversorgung 5,1: 3-phasiges 380V, 60Hz, vierter Phasenboden;
Druckluft 5,2: 0.5mpa, Luftdruck-Schwankung ± 10%.
5,3 Gesamtausmasse der Ausrüstung: 1700*1000*1800 (Länge * Breite * Höhe)
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
