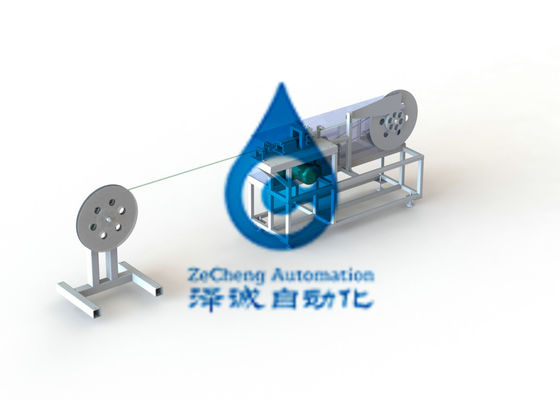

Automatische dreidimensionale Stahlband-Durchschlags-Lithium-Batterie-Fertigungsstraße
1. Technische Anforderungen für Stahlband Puncher
1.1. Die Ausrüstung wird durch das Stahlband der Tasche-artigen Batterie durchlöchert. Die Maschine kann sich automatisch abwickelen, einzieht automatisch, locht automatisch und empfängt automatisch die Ganzspule nach dem manuellen Laden. Die Ausrüstung hat ein hohes Maß der Automatisierungs-, stabiler und zuverlässigeroperation und kann die Bedingungen des 24-stündigen Dauerbetriebs erfüllen.
1.2. Arbeitsprozeß: manuelles Wicklung → automatisches Durchbohren → automatisches Fütterungs→ manuelles Stanzen
1.3. Produktmodell und -spezifikation: (Einheit: Millimeter)
| NEIN. | Die Länge (Millimeter) | Die Breite (Millimeter) | Stärke (Millimeter) |
| 1 | Spule | 22,9 | 0,1 |
| 2 | Spule | 23 | 0,1 |
| 3 | Spule | 23 | 0,1 |

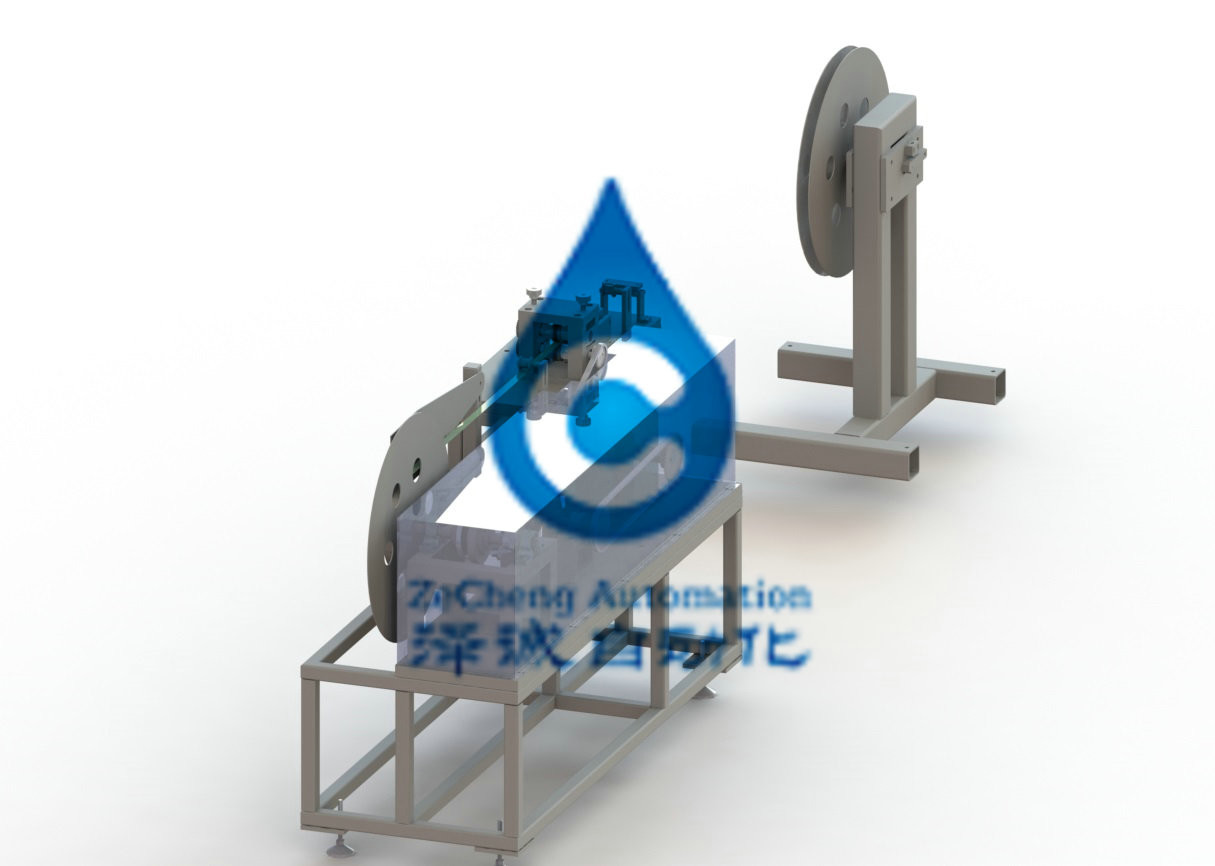

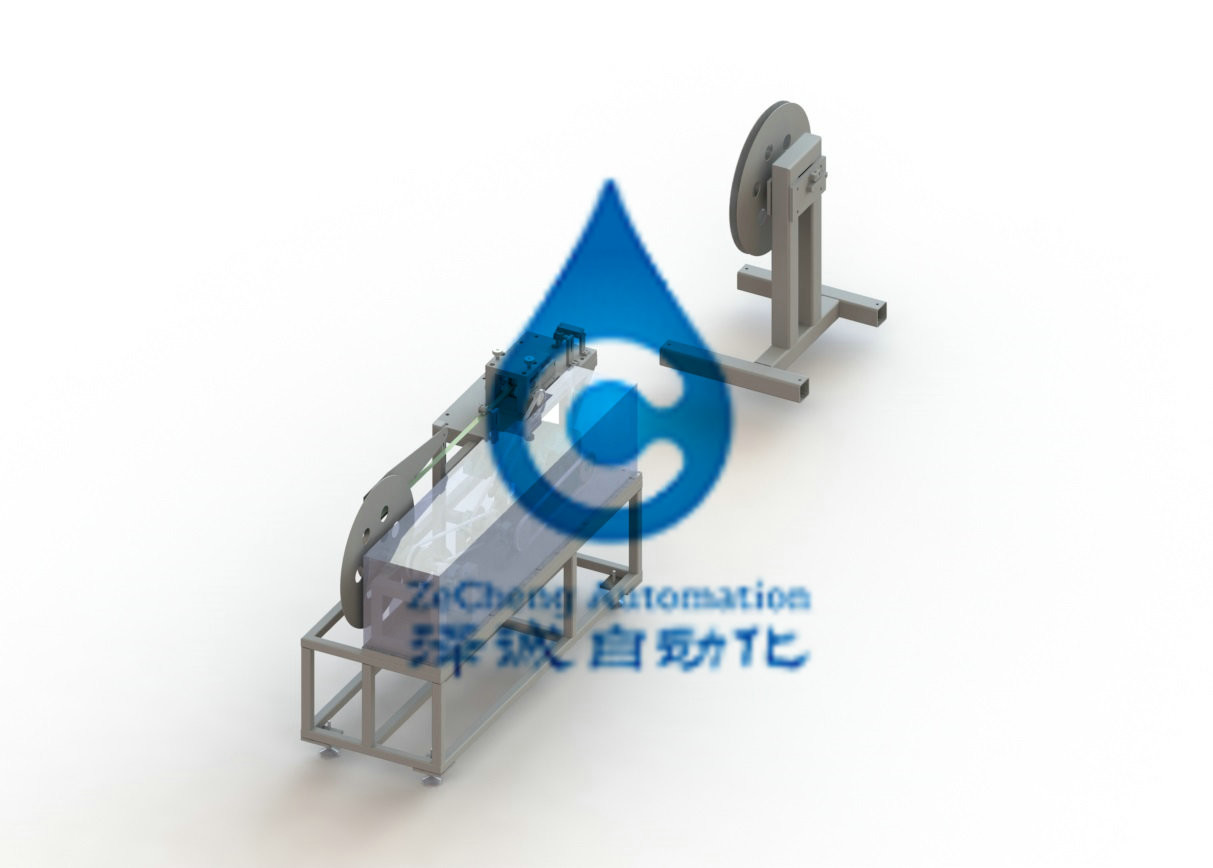

Produktzeichnungen
Typ 1 1.3.1
1.3.2, Art - 2
1.3.3, type3
Die Ausrüstung wird mit 1 Satz von jeder der oben genannten Spezifikationen, 3 Sätze insgesamt geliefert.
1.4. Leistungsfähigkeit: 2m/min.
1.5. Zuverlässige Ausrüstung, niedriger Wartungszeitraum, bequeme Wartung und Haltbarkeit. Elektrogeräte, Schalter, Sockel ausgerüstet mit Schutzabdeckung.
1.6. Setzen Sie den Stahlgurt in das Wicklungsgestell manuell, tragen Sie das Material manuell und empfangen Sie das Material automatisch
2. Schließen Sie Maschinenbeschreibung der verbiegenden Zufuhr der Platte ab
2.1. Tabelle von Hauptkomponenten der verbiegenden Zufuhrausrüstung der Platte
| NEIN. | Systemzusammensetzung | Die Systemkonfiguration | Die Zahl von |
| 1 | Gestellsystem | 1 Satz von | |
| Geschweißter skeleton Bau | 1 | ||
| Chrom der Countertops A3 überzogen | 1 | ||
| 2 | Fütterungssystem | 1 Satz von | |
| Stents | 1 | ||
| Tragen | 2 | ||
| Ablenkplatte | 2 | ||
| Spannwelle | 1 | ||
| 3 |
Führerradsystem
|
1 Satz von | |
| Führerrad | 5 | ||
| Tragen | 10 | ||
| Leitblech | 2 | ||
| 4 | Perforierungssystem | 1 Satz von | |
| Durchschlag rund | 2 | ||
| Leitblech | 1 Satz von | ||
| Tragen | 8 | ||
| 5 | Wicklungssystem | 1 Satz von | |
| Der Motor | 1 | ||
| Flaschenzug | 2 | ||
| Anpassungsplatte | 1 | ||
| 6 | Elektrisches System | 1 Satz von | |
| Elektrisches System | 1 |
2.2. Technische Parameter der Ausrüstung
|
Technische Daten Projekt |
ZCGB01A-00 | |
| Technische Parameter | Die Produktions-Leistungsfähigkeit | 2m/min |
| Druckluftsystem | Luftquelle zur Verfügung gestellt von Partei a | |
| Gesamtleistung (Kilowatt) | 1,7 | |
| Normale Betriebsleistung (Kilowatt) | 1,5 | |
2.3. Hauptausrüstungskomponenten
2.3.1. Feldsystem: gemacht durch Schweißen des Quadrats 40x40x3, ist die Oberfläche der Farbe, die Hauptfarbe des Ausrüstungsauftrittes gsb05-1426-2001
8 PB07 beleuchten (Eisen) blaue Farbe. Das Substrat wird mit 25mm Stahlplatte galvanisiert, ist die Gesamterscheinung schön und die Struktur ist stabil.
2.3.2. Abwickelnsystem: bestanden aus Schweißen des Quadrats 40*40, Reibungsabwickeln. Nachdem der Stahlgurt installiert ist, wird die Ablenkplatte in Position gebracht.
2.3.3. Führersystem: genaues Leitblech und Führer drehen Führer, um zu verhindern, dass Stahlgurt abweicht.

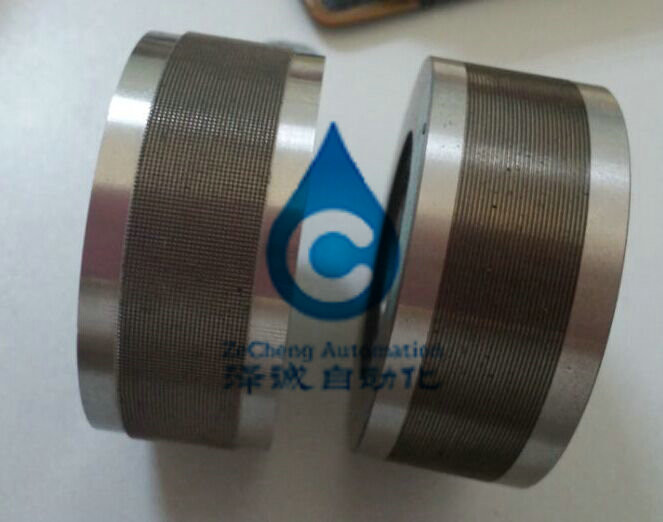

2.3.4. Perforierungssystem: das Präzisionsperforierungsrad wird in die axiale Richtung in Position gebracht. Der Stahlgurt überschreitet durch die Mitte der zwei Räder.
System Rückspulens 2.3.5: die Motorantriebe die magnetische Pulverkupplung, zum des Rückspulens des Empfangsbehälters zu fahren und die Rückspulenkraft können justiert werden.
2.3.6. Kontrollsystem: die Maschine wird mit einem elektrischen Gremium, Durchsickernschalter, DC-Stabilitätsstromversorgung und andere Machtstromkreiskomponenten, Steuerrelais, Magnetventilsteuergeräte, etc. ausgerüstet. Und Außenanschluß, unter Verwendung der Verbindungsstücke und der Terminaltabelle. Kabel und Lufteinlässe zwischen anderer Ausrüstung werden unten verdrahtet und geleitet. Das gesamte Kontrollsystem, Schalter, Stecker, Sockelgebrauchs-Staubbehandlung, elektrischen Kurzschluss verhindern.
2.4. Energiemedien
Gegen 2.4.1. Die Stromversorgung
2.4.1.1. Spannung AC380V, einphasiges, Frequenz 50HZ; Spannungsschwankung ist kleiner als ±10%.
Luft 2.4.2
2.4.2.1. Druck 0,4 | 0.6mpa, saubere trockene Druckluft.
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
