AC220V-Batterie-Fließband Film-Beschichtungs-Maschine mit Panasonic-Servomotor

Einfache automatische blaue Film-Beschichtungs-Maschine mit Panasonic-Servomotor

1. Hauptfunktion dieses Systems: kleben Sie den äußeren Umschlag der qualifizierten Batterie

2. Dieses System umfasst: 1 Satz des Fütterungssystems der Batterie, 1 Satz des Fütterungssystems des Bands, 1 Satz des klebenden Anstrichsystems, 1 Satz Stanzen des Umsatzmechanismus.

3. Batterieaufladungssystem:

Dieses System umfasst: 1 Satz des elektrische Zellumsatzstoßmechanismus, 1 Bandförderer, 1 Satz des Batteriestreckwerks, 1 Satz der Batterie Mechanismus drückend

3,1 drehend und Druckmechanismus der elektrischen Zelle: sie schließt hauptsächlich 1 Drehenzylinder, 1 Drehenbefestigung, 1 drückenden Zylinder und 1 Druckzylinder mit ein.

3,2 Förderband: es schließt hauptsächlich 1 Schrittmotor, 1 Gurt und 1 Sensor an Ort und Stelle mit ein;

Streckwerk mit 3,3 Batterien: es schließt hauptsächlich 1 Schrittmotor, 1 Servomodul und 1 Zieheisen ein.

Schiebermechanismus mit 3,4 Batterien: er schließt hauptsächlich 1 Schrittmotor, 1 Servomodul, 1 Ausdrückerplatte und 1 Positionierungsplatte mit ein.

4. Technische Anforderungen

4,1 das Material der Befestigung des leichten Schlages sind POM, und sie wird nicht die Batterieoberfläche verkratzen gelassen;

4,2 die Qualität der Positionierungsplatte sind POM, und sie wird nicht die Batterieoberfläche verkratzen oder tragen gelassen;

4,3 die Qualität der Stoßplatte und der Ziehenplatte sind POM, und sie wird nicht die Batterieoberfläche verkratzen oder tragen gelassen;

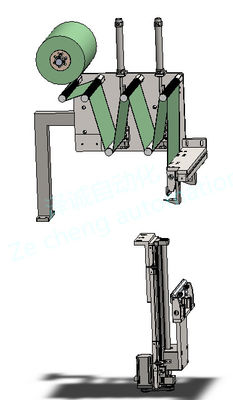

5. Fütterungssystem des Bands:

Das System umfasst 1 Satz des Abwickelnmechanismus, 2 Sätze des Spannmechanismus, 4 Sätze des Überrollenmechanismus, 1 Satz Underclamping und Ziehen Mechanismus und 1 Satz Overclamping und Schnitt Mechanismus.

Spannmechanismus 5,1: er schließt hauptsächlich 2 Zylinder, 2 lineare Laufschienen und 1 Spannrolle mit ein

oberer festklemmender Schnittmechanismus 5,2: 2 obere Spannzangezylinder, 1 Satz des Spannklotzes, 1 Schneiderzylinder, 1 Schneider;

5,3 senken das Festklemmen und das Ziehen des Mechanismus: er schließt hauptsächlich 2 untere Spannzangezylinder, 1 Satz Spannklötze, 1 Servomotor, 1 Leitspindel, 2 Laufschienen und 1 synchronen Gurt mit ein

5,4 technische Anforderungen:

5,1 die Überrollenoberfläche werden mit Sägezahn behandelt, und der Gummiriemen befolgt nicht die Rolle

Kleber 5,2 wird nicht auf der Oberfläche des Spannklotzes erlaubt

5,3 wird SKD11 für Schneidermaterial angefordert, und die Nutzungsdauer ist 300.000 > Zeiten

klebende Präzision von ±0.1mm 5,4 Zug-unten

5,5 die drückende und Positionierungsblock Batterie wird vom Polyurethan gemacht, also wird er nicht die Batterie verkratzen gelassen;

5,6 das Material der Führungsschiene unter der Batterie ist POM, und sie wird nicht die Batterie verkratzen gelassen;

5,7 die Präzisionsabweichung des Filmhaftens ist ≤0.5mm. Es gibt keine Falten und keine offensichtlichen Blasen auf dem Film, der Batterieoberfläche haftet. Der Durchmesser einer einzelnen Blase ist < 1mm="" and="" that="" of="" a="" single="" bubble="" is="">

5,8 die Oberfläche wird vollständig beschichtet, und das Aluminiumoberteil kann nicht herausgestellt werden;

5,9 das Band ist 3-5mm, die höher als die Schweißung sind, und das Teil, das höher ist, als die Schweißung angefordert wird, auf der oberen Abdeckung geklebt zu werden und kein Durchsickern der Schweißung erlaubt wird

Ertrag 5,10: ≥99%;

6. Konfigurationsliste
