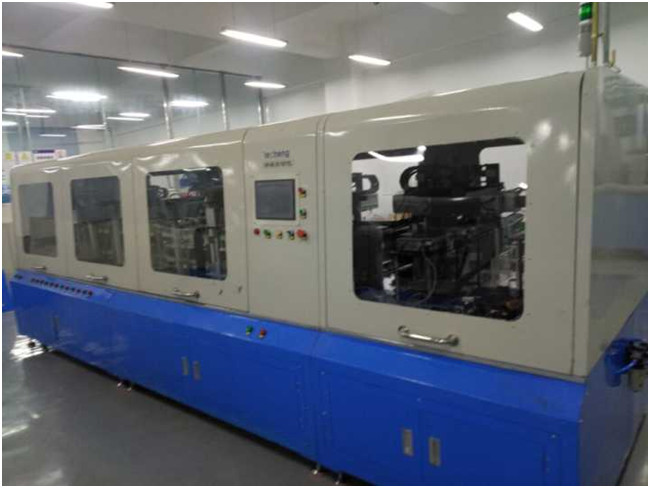

Stabiles Operations-Lithium Ion Battery Assembly Line Pole, der Trennzeichen wiegt
| Länge (Millimeter) | Breite (Millimeter) | Stärke (Millimeter) | Gewicht (g) |
| 130-200 | 150-200 | 0.05-0.6 | 0-250 |
1876/5000
1.2. Die Gesamtproduktion, die von der automatischen Entdeckungsfläche geschlagen wird, ist: Tablette 3s/; 20 PPMS
1,3 die spezielle automatische Entdeckungsfläche hat die Eigenschaften der hohen Produktions-Leistungsfähigkeit, der stabilen der Zuverlässigkeit, einfachen und bequemen Wartung der Operation, und kann die Bedingungen von Partei a für 24-stündigen Dauerbetrieb, mit seiner umfassenden Dauerbetrieb-Leistungsfähigkeit ≥90% oder ≥21.6 Stunden/Tag erfüllen;
1,4, welche die Ausrüstung der Produktion von Produkten von verschiedenen Spezifikationen sich anpassen kann, und die Zeit, die erfordert wird, um das Produktmodell während der Produktion der Ausrüstung zu ersetzen, sollte 15 Minuten nicht übersteigen;
1,5 die ankommenden Materialien der positiven und negativen Batterieplatten sind von der Zeitschriftenart. Wenn die Batterieplatten ermittelt werden, aufgebraucht zu werden, wird der spärliche materielle Kasten automatisch geschaltet, um zu arbeiten fortzufahren.
2. Technischer Antrag
In diesem Entwurf wird der Batteriepfosten durch Gurt transportiert. Es gibt ein gleiches Gitter auf der Bandfördererlinie, und jeder Pfosten wird durch Gurt in einem örtlich festgelegten Gitter transportiert. Die Abrechnungsart des Batteriepfostenblattes ist Zeitschrift und zweistelliger Manipulator. Die qualifizierten Produkte werden automatisch entsprechend verschiedenen wiegenden Methoden klassifiziert und geladen in verschiedene qualifizierte Produktzeitschriften. Die unqualifizierten Produkte werden direkt in den Abfallkasten zusammen mit der Bandfördererlinie entladen.
Es gibt 6 unabhängige Arbeitsplätze in der Logistikrichtung der Fördererlinie, die benutzt werden, um die folgenden Funktionen zu verwirklichen:
automatische Ladestation 2,1 des Batteriepfostenblattes
Es wird verwendet, um die automatische Fütterung des Batteriepfostenblattes zu verwirklichen, das aus der Fütterung 2.1.1 verfasst wird
Schaltgetriebe der ladenden Zeitschrift
Das Fütterungssystem nimmt die Methode der Zeitschrift einziehend an, und es gibt die Fütterung mit zwei Zeitschriften. Während der Arbeit füllte die Zeitschrift mit Polschuhen wird geladen manuell in den Positionierungsschlitz des Schaltgetriebes, ermittelt der Entdeckungs-Sensor die Zeitschrift an Ort und Stelle, fängt der Manipulator an, das Material aufzuheben, ermittelt der Entdeckungs-Sensor die leere Zeitschrift an Ort und Stelle, und das System sendet ein Warnsignal, den Betreiber zu informieren, um die Zeitschrift zu ersetzen.
2.1.3. Zweistelliger linearer Fütterungsmanipulator
Das Greifen nimmt Vakuumsaugmethode an; Der Zylinder drückt den Vakuumaufnahmemanipulator, um sich in eine Gerade auf der Führungsschiene zu bewegen. Führen Sie zwei Positionen ein, um den Polschuh zu ergreifen. Um die Situation der ununterbrochenen Laminierung während der Vakuumzeichnung zu vermeiden, wird ein Entionisierungsfan in der Fütterungsposition eingestellt um die ununterbrochene Laminierung während der Zeichnung zu beseitigen indem man den Ionenwind wegbläst.
2.2. Automatische wiegende Station der Batterieelektrode
Diese Station wird benutzt, um das automatische Wiegen der Batteriepolschuhe zu verwirklichen. Wegen der langsamen wiegenden Geschwindigkeit der Polschuhe, zwecks die Balance der Produktionsschläge der Ausrüstung sicherzustellen, wird diese spezielle Entdeckungsmaschine mit zwei wiegenden Stationen ausgerüstet, und gleichzeitig, werden die zwei Polschuhe gewogen.
Diese Station wird aus einem zweistelligen geradlinigen Fütterungsmanipulator und einem automatischen wiegenden Instrument verfasst. Wenn die Elektrode an Ort und Stelle geliefert wird, fällt der Vakuumsaugmechanismus, um herauf die Elektrode zu saugen, und die Elektrode wird in den wiegenden Behälter des automatischen wiegenden Gerätes gesetzt, das die Batterieelektrode und -richter wiegt, ob die Elektrode entsprechend dem gesetzten Gewichtsstandard qualifiziert wird.
Die messende Genauigkeit des wiegenden Instrumentes ist: 0.01g und die tatsächliche wiegende Genauigkeit ist 0.1g.
Speicherstation mit 2,3 Klassifikationen von Pfostenscheiben
Die Pfosten werden in 6 Blöcke, 4 Blöcke von qualifizierten Produkten, 1 Block von überladenem, 1 Block Ultralicht klassifiziert: Genauigkeitsstrecke 1g pro Block. Kunden können entsprechend ihrem Bedarf eingestellt werden.
Lagerung 2.3.1 von Pfostenscheiben
Die Lagerung des Polschuhs nimmt die Zeitschriftenart Speichermechanismus an, die zwei Positionen hat.
Wenn der Polschuh an die Station geliefert wird, steigt der zweistellige lineare Manipulator ab und saugt den Polschuh in die Lagerung
2,4 Bandfördererlinie die Bandfördererlinie wird benutzt, um das Tretengetriebe des Batteriepfostens zu verwirklichen
Blatt, das aus Motor, Reduzierer, elektromagnetischer Kupplung und Frequenzumsetzer verfasst wird. Wenn das Batteriepfostenblatt zu Beschreibung 3. transportiert wird
von der Hauptausrüstung benutzt
3.1. Schaltgetriebe: 2 Sätze, aus einer Pfostenladenzeitschrift und ein Entdeckungs-Sensor, ein etc., mit pneumatischen Komponenten von Firma Japans SMC, von den Entdeckungs-Sensoren von SUNXI- oder OMRON-Firma, und vom Rest bestehend entworfen und von zecheng Firma produziert.
zweistelliger linearer Fütterungsmanipulator 3,2: 8 Sätze, bestanden aus Gerät der linearen Bewegung, auf und ab Bewegungsmechanismus, Vakuumsaugvorrichtung, Entionisierungsfan, Entdeckungs-Sensor, etc., pneumatische Komponenten unter Verwendung japanischer SMC-Produkte, Entdeckungs-Sensoren unter Verwendung SUNXI- oder OMRON-Produkte, den Rest durch zecheng Firmenentwurf und Produktion.
3.6. Automatisches wiegendes Instrument: 2 Sätze mit elektronischer wiegender Genauigkeit von 0.01g und Entdeckungsgenauigkeit von 0.1g.
materielles empfangendes Gerät 3,7: 8 Sätze, die das entsprechende Gewicht der Pfosten beziehungsweise speichern, werden aus materielles Speicherzeitschrift, dem pneumatischen Material, das Mechanismus- und Entdeckungs-Sensor drücken, etc. verfasst. Die pneumatischen Komponenten sind die Produkte von Firma Japans SMC, ist der Entdeckungs-Sensor die Produkte von SUNXI- oder OMRON-Firma, und der Rest werden durch zeshengcompany entworfen und produziert.
3,8 Bandfördererlinie: 1 eingestellt, Motor, Reduzierer, Frequenzumsetzer, Förderband, Spannungsmechanismus, Aluminiumprofil, aus etc., dem Motor, Reduzierer bestehend nimmt die Produkte orientalischer Firma Japans an, nimmt das Förderband die Produkte von habasit Firma von der Schweiz an, wird der Rest von zecheng Firma entworfen und hergestellt.
elektrisches Kontrollsystem 3,9: elektrisches Kontrollsystem: 1, einschließlich PLC, Touch Screen, elektrischen Schaltschrank und elektrische Schwachstromkomponenten, etc., PLC, etc. eingestellt, omron Produkte von Japan anzunehmen, der Touch Screen nimmt kunlun tongtai an.
4. Zuverlässigkeit des Systems
4,1 wenn man den Entwurf entwirft, wird die Zuverlässigkeit des Systems hauptsächlich betrachtet: Entstörungs-, Systemmeldung, Sicherheitsschutz und Systemkettenschutz, etc.;
4,2 soweit wie möglich, ausgewählte zuverlässige Komponenten: SMC für pneumatische Komponenten, yamanshe für Motor, OMRON für Sensor, OMRON oder Mitsubishi für PLC;
4,3 strenger Entwurf, Versammlung und die Entstörungsverfahren, zum des Systems sicherzustellen ist perfekt und zuverlässig;
5. Andere Anforderungen
Stromversorgung 5,1: 3-phasiges 380V, 60Hz, vierter Phasenboden;
Druckluft 5,2: 0.5mpa, Luftdruck-Schwankung ± 10%.
5,3 Gesamtausmasse der Ausrüstung: 3000*1000*1800 (Länge * Breite * Höhe)
Zusammenarbeitsverpflichtung
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Keine später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nachdem die Ausrüstung den Garantiezeitraum geführt hat, wenn es ein Problem gibt, verständigen sich die zwei Parteien und beschäftigen es. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. En
(3) während des Garantiezeitraums vereinbarte im Vertrag und die technische Vereinbarung, die von den zwei Parteien, die Firma unterzeichnet wird, stellt eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
