Hohe leistungsfähige Lithium-Batterie-Fertigungsstraße automatische PVC-Flecken-Maschine
1. Vor der Positionierung, dieses System wird beschichtet, indem man Manipulatorzellschleichen zum System einzieht, nachdem das Lieferungsnehmen, die Batterie Zugschnur in Bewegung und PVC-Pastensystem ist-, geleitet, indem man Linie die Positionierung übermittelt und Pastenpvc Isolierabdeckungs-Quadratstück, nachdem die Fertigstellung der Paste in Position bringt, nachdem die Fertigstellung der Batterie, zum des Vorwärtsflusses, Fluss fortzusetzen zur Zugschnur durch künstliche Auswahl beendet;
2. Das System umfasst: 1 Satz des Fütterungsmanipulator der Batterie, 1 Satz des PVC-Quadratpastensystems, 1 Satz des Batteriegetriebes und Navigationsanlage;
3. Technische Anforderungen:
3,1 der Materialbedarf des Greifers des Manipulator ist PET;
3,2 die sich wiederholende Bewegungsgenauigkeit der X-Achsenrichtung des Manipulator ist ±0.1mm
3,3 die sich wiederholende Bewegungsgenauigkeit des Manipulator in der Y-Achsenrichtung ist ±0.1mm
4. Konfigurationsliste
| Die Seriennummer | Der Name von | Die Zahl von | Marke |
| Batterie, die Manipulator behandelt | Servomotor | 2 | Panasonic |
| Schraube | 2 | HIWIN | |
| Linearer Führer | 4 | HIWIN | |
| Der Presszylinder | 1 | SMC | |
| Finger | 1 | Nichtstandardisierte Verarbeitung |
5. PVC-Quadratfilm, der System klebt: es schließt hauptsächlich einen materiellen Kastenmechanismus, quadratische Folienabzugkomponente PVCs, quadratischer Film PVCs ein, der Komponente, quadratischen Film PVCs kleben Komponente und Isolierungspapiersammlungskomponente in Position bringt
Fütterungsmechanismus des kastens 5,1: er schließt hauptsächlich einen Fütterungskasten, eine Leitspindel, einen Schrittmotor und einen synchronen Gurt mit ein
5,2 Fütterungskomponenten des PVC-Quadratblattes: schließen Sie hauptsächlich 1 Servomotor, 1 Leitspindel, 2 Laufschienen, 1 Satz des Saugers, 1 Satz des Stützpfeilers, 1 oberer und untererer Zylinder mit ein;

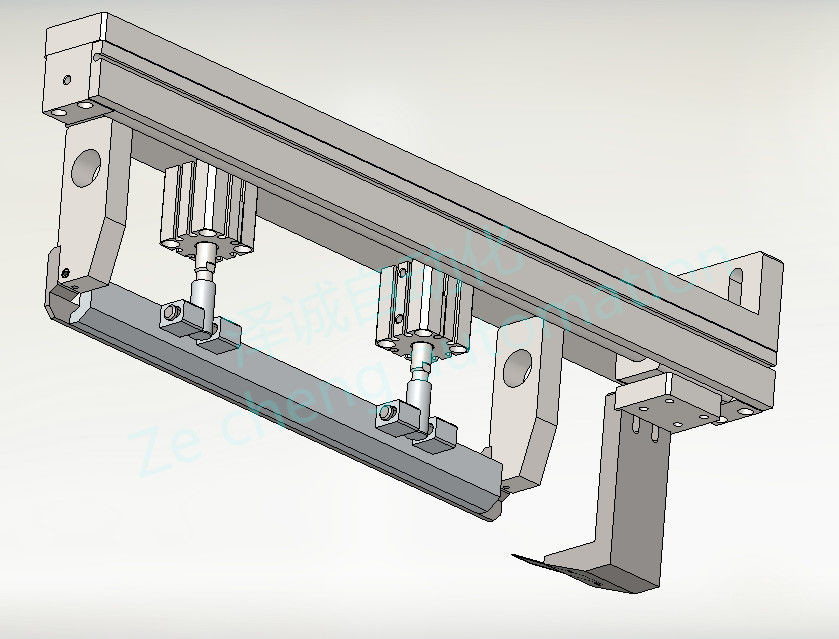

5,3 PVC-Quadrat, das Komponenten in Position bringt: schließen Sie hauptsächlich 4 Normalisierungsluftzylinder, 2 downforce Zylinder, 2 Positionierungsüberlagerungsstangen und 1 Satz der Vakuumsaugplatte ein;
5,4 Flecken PVC-Quadratkomponenten: dieses System umfasst hauptsächlich einen X-Achsenservomotor, einen Y-Achsenservomotor, zwei Leitspindeln, einen synchronen Gurt, einen Vakuumsauger und vier lineare Führer.
6. Technische Anforderungen:
6,1 Fütterungserfolgsquote ≥99%;
6,2 der Sauger wird nicht Schaden des PVC-Quadrats verursachen gelassen;
6,3 Paste qualifizierte Rate ≥99%;
6,4 darf quadratische Paste PVCs nicht herunterfallen, kein Verwerfen, keine Ablenkung, keine Blasen;
7. Konfigurationsliste
| Die Seriennummer | Der Name von | Die Zahl von | Marke |
| PVC-Quadratpastenkomponente | Servomotor | 2 | Panasonic |
| Schraube | 1 | HIWIN | |
| Linearer Führer | 4 | HIWIN | |
| Vakuumsauger | 2 | Nichtstandardisierte Verarbeitung | |
| Synchroner Gurt | 1 | MISUMI | |
| PVC-Quadrat, das Komponente in Position bringt | Dampfzylinder zu | 2 | SMC |
| Drücken Sie den Zylinder | 1 | SMC | |
| Positionierung der Überlagerung | 1 | Nichtstandardisierte Verarbeitung | |
| Vakuumsaugplatte | 3 | Nichtstandardisierte Verarbeitung | |
| Fütterungsversammlung PVCs | LaufschieneMontageplatte | 1 | Nichtstandardisierte Verarbeitung |
| Spalten | 1 | Nichtstandardisierte Verarbeitung | |
| Tragen | 1 | Nichtstandardisierte Verarbeitung | |
| Klemme | 2 | Nichtstandardisierte Verarbeitung | |
| Anschlussplatte | 1 | Nichtstandardisierte Verarbeitung | |
| Glatter Kurs | Silber | ||
| Zylinder | SMC | ||
| Schraube | Silber | ||
| Tragen | MISUMI | ||
| Servomotor | Panasonic | ||
| Kopplung | Standard | ||
| Behälterinstitutionen | Kraftpapierhalter | Nichtstandardisierte Verarbeitung | |
| Spitze der Komponente | Nichtstandardisierte Verarbeitung | ||
| Tragen | MISUMI | ||
| Schraube | SMC | ||
| Synchroner Gurt | MISUMI | ||
| Synchrones Rad | Standard | ||
| Schrittmotor | Standard | ||
| Isolierungspapiersammelbüchse | Die Sammelbüchse | Nichtstandardisierte Verarbeitung |
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
