Lithium-Ion Battery Pole Sheet Punching-Maschine Pole Chip Puncher Equipment

Lithium-Ionen-Batterie-Pole-Blatt-Stanzmaschine-Pole-Chip Puncherausrüstung

1. Kurzbeschreibung der Pfostenblattstanzmaschine

Diese Ausrüstung ist für die lochende Verarbeitung des Zug-artigen Pfostengurtes passend. Es gibt zwei Arbeitsmodi: automatisch und manuell. Automatischer Arbeitsmodus des grundlegenden Arbeitsflusses, Walzwerk, die Rollen, die in polare Zone durch den Beförderungsmechanismus, Mechanismus entsprechend der Länge der einziehenden Polschuhmaßfreigabe übermittelnd installiert sind, holen in den Satz auf der Durchschlagsform, die Form vom oberen sterben ist installiert in den Pressediablock, Block auf und ab Bewegung auf dem Antriebsmodus wird positioniert in der Form extrem des Gurtausschnitts in Scheiben. Durch das Stanzenloch in der Mitte der Würfel- und Durchschlagstabelle, werden die Polschuhe in den Bandförderer unter dem Durchschlag fallen gelassen. Der Bandförderer mittelt die Polschuhe der sortierenden Station über. Der fertige Pfostenstreifen wird in unvollständigen porösen Streifenabfall gebildet, der auf der erntenden Maschine gewickelt wird und in Spule gesammelt.

2. Entwurfsanforderungen

2.1. Die maximale Breite des Pfostenbandes ist 220mm.

2.2. Die maximale Schergeschwindigkeit ist- keine weniger als 80 Male /min (wenn die Länge des Pfostenblattes 75mm ist), und die Schergeschwindigkeit ist- justierbar.

2.3. Die maximale Scherlänge ist- 300mm.

2.4. Das Gerät hat mindestens zwei Arbeitsmodi: Punktbewegung und -Selbsttätigkeit. Beidhändige Sicherheitskonsole der Einrichtung.

2.5. Das Sicherheitstür-Schutzgerät wird auf der Front und der Rückseite des Ausrüstungswerktischs zur Verfügung gestellt. Nur wenn die Sicherheitstüren auf beiden Seiten geschlossene Dose die Ausrüstung sind, funktionieren Sie im automatischen Arbeitsmodus.

2.6. Das Operationskontrollgremium der Ausrüstung hat solche Funktionen wie Netzschalter, Überwachungsdaten des laufenden Status der Ausrüstung und DER LCD-Anzeige von Fehleranzeige.

2.7. Es gibt perfekte Schmierungsgeräte in den gleitenden und drehenden Teilen der Ausrüstung wie Führungsschiene und Spindel. Die Ausrüstung hat die Funktion des Anschlags, Reihe, Wartungszählung und so weiter. Die Ausrüstung wird mit der Schnittstelle der Verteilung mit dem Empfangen ausgerüstet und entlädt Maschine, Zufuhr und Bandförderer.

2,8 das rewinder wird elektrisch gefahren, um Freigabe zu sammeln, die für das häufige Beginnen passend ist. Spannung 220V (380V), 50Hz.

2.9. Nachdem es wenn die Pfostenstreifenabfälle zur oberen Grenze ausgedehnt werden, das uncoiler aufhört Materialien zu sammeln gelocht hat, und geschoren hat. Wenn der überschüssige Streifen auf die unterere Grenze fällt, entlädt die Winde das Material. Die Zufuhr muss ein Gegengewicht haben, zum der genügenden Spannung auf dem Schrottstreifen sicherzustellen, um die Geschwindigkeit der Zufuhr sicherzustellen. Der Durchmesser der überschüssigen Bandspule-Montagewelle der Rückspulenmaschine ist 38mm. Die rewinder Welle wird mit einem überschüssigen Spulenorientierungsgerät versehen. Die Position des Pfostenbandpositionserfassungs-Sensors ist justierbar. Die axiale Position der Installation des Geschwindigkeitsreduzierers des Fütterungsgerätes ist zur vertikalen Achse des Fütterungsgerätes parallel. Das empfangende Gerät hat einen unabhängigen elektrischen Operationsmechanismus.

2.10. Koordinieren Sie die Arbeitsbewegung jedes Teils der Fertigungsstraße von Pfostenscheren, und jedes Teil hat die Funktion der unabhängigen Operation und der Entstörung.

2.11. Der Entwurf, die Fertigung, die Installation und die Entstörung von Pfostenscheren stimmen mit den relevanten nationalen und industriellen Spezifikationen überein.

2.12. Der manuelle Arbeitsmodus von Pfostenplatte Puncher wird für Ausrüstungspflege und Entstörung, neue Formentstörung und Anfangsarbeit verwendet. Während der Anfangsarbeit trägt der manuelle Zeichnungspfostengurt das Schaltgetriebe ein, und der manuelle leitende Pfostengurt kommt die Durchschlagsform. Nach mehrmals der Punktoperation, wird der Abfall um die Fütterungsmaschinenwelle eingewickelt und kann auf den automatischen Arbeitsmodus übertragen werden, wenn die normale Fütterungsspannung durch die Rückspulenmaschine erzeugt wird.

3. Hauptteile der Ausrüstung

4. Technische Parameter der Ausrüstung

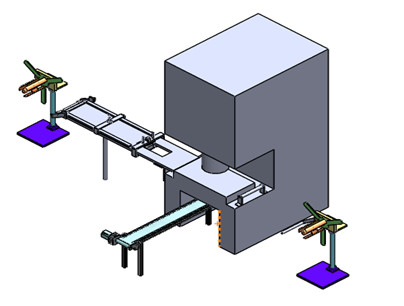

5. Gerätprofilansicht Lithium-Ionen-Batterie-Fließband

6. Hauptausrüstungskomponenten

Zusammensetzung 6,1 der Pfostenblattstanzmaschine: sie wird hauptsächlich aus einer Rückspulenmaschine, einem Fütterungsgerät, einer Durchschlagspresse, einer Rückspulenmaschine und einem Bandförderer verfasst.

6.2. Die Zusammensetzung des uncoiler: durch die elektrische Reduzierer-Antriebsfreigabenfütterung passend für das häufige Beginnen. Wenn die Maschine eingeschaltet wird, die Rückspulenmaschinenanfänge, zum von Materialien automatisch zu entladen. Wenn die Pfostenband auf die unterere Grenze auf den Sensor fällt, hört die Rückspulenmaschine auf zu entladen. Wenn die Pfostenband weg von dem Detektionsbereich des Sensors gezogen wird, fängt die Rückspulenmaschine an, wieder zu entladen. Die Rückspulenmaschine hat zuverlässigen bremsenden Mechanismus. Der Installationswellendurchmesser der Pfostenbandspule auf der Abrollmaschine ist 38mm. Auf der Welle der Abrollmaschine, gibt es eine materielle Spule des Pfostengurtes zur Positioniervorrichtung, die materielle Platte hat die Radialpositionierung, Getriebestift. Die Wickelmaschine hat die Funktion der positiven und Rückfütterung. Das uncoiler hat ein Gerät, zu verhindern, dass des Pfostens zu Boden fällt. Die axiale Position der Installation des Reduzierers des Abwickelngerätes ist zur vertikalen Achse des Fütterungsgerätes parallel. Das Abwickelngerät hat einen unterschiedlichen elektrischen Betreiber.

6.3. Zusammensetzung der Zufuhr: nehmen Sie pneumatische Fütterungsmethode an, kann Fütterungsgeschwindigkeit und mit dem Durchschlagsgeschwindigkeitsmatch justiert werden. Die Fütterungsbreite ist nicht kleiner als 220mm. Der Presszylinder wird benutzt, um den Pfostengurt auf und ab festzuklemmen, und die Zuführwalze wird benutzt, um die Fütterung zu drücken. Der Presszylinder schädigt nicht die Oberfläche des polaren Gurtes. Die Fütterungslänge kann innerhalb des Bereiches 0-300mm willkürlich justiert werden, und die justierte Länge wird durch Referenznummer gezeigt. Das Schaltgetriebe ist, mit Fütterungsführermechanismus stabil und verstellbarer Pfostengurt-Grenzmechanismus, der die Fütterung des Pfostengurtes sicherstellen kann, ist unter dem Umstand der Verzerrung des Randes vom Pfostengurt und der Präzision ist nicht mehr als ±0.5mm gerade. Es gibt gute Koordination zwischen dem Schaltgetriebe und der Gleitstückbewegung der Durchschlagspresse. Das Schaltgetriebe hat perfekte und zuverlässige Sicherheitsvorrichtung. Das Schaltgetriebe hat genügend Starrheit und sollte übermäßige Erschütterung beim Laufen nicht produzieren an der hohen Geschwindigkeit. Die Höhe des Schaltgetriebes ist verstellbar, und die Verbindung mit dem Durchschlag ist fest.

6.4. Zusammensetzung des Durchschlages: ocp-80e Durchschlag produzierte durch jinfeng Maschinerieindustrie Co., Ltd., Nenndruck 80 Tonnen.

6.5. Zusammensetzung des Bandförderers: der Bandförderer ist unter die Durchschlagspresse installiert. Der Gurt wird von der Ringart Klippband mit Elektroantrieb hergestellt. Die Länge des Bandförderers garantiert, dass ein Ende an den Polschuh angeschlossen werden kann, der vom Stanzenloch der Durchschlagsmaschine fällt, und das andere Ende wird dem Ausrüstungsauftritt über 500mm ausgesetzt. Flaschenzug ist an der Unterseite des Bandförderers installiert, um die Positionsbereinigung des Förderers zu erleichtern.

Zusammensetzung 6,6 von rewinder: das rewinder wird elektrisch gefahren, um Freigabenmaterial zu sammeln, das für das häufige Beginnen passend ist. Nachdem es gelocht hat und geschoren hat hört das uncoiler auf, Materialien zu sammeln, wenn der Schrottstreifen zur oberen Grenze ausgedehnt wird. Wenn der überschüssige Streifen auf die unterere Grenze fällt, entlädt die Winde das Material. Die Zufuhr muss ein Gegengewicht haben, zum der genügenden Spannung auf dem Schrottstreifen sicherzustellen, um die Geschwindigkeit der Zufuhr sicherzustellen. Der Durchmesser der überschüssigen Bandspule-Montagewelle der Rückspulenmaschine ist 38mm. Die rewinder Welle wird mit einem überschüssigen Spulenorientierungsgerät versehen. Die Position des Pfostenbandpositionserfassungs-Sensors ist justierbar. Die axiale Position der Installation des Geschwindigkeitsreduzierers des Fütterungsgerätes ist zur vertikalen Achse des Fütterungsgerätes parallel. Das empfangende Gerät hat einen unabhängigen elektrischen Operationsmechanismus.

6.7. Kontrollsystem: die Maschine wird mit unabhängigem elektrischem Brett, Durchsickernschalter, DC-Stabilitätsstromversorgung und andere Machtstromkreiskomponenten, Steuer-PLC, Relais, Motorsteuerungsgerät, etc. ausgerüstet. Und Außenanschluß, unter Verwendung der Verbindungsstücke und der Terminaltabelle. PLC VERWENDET OMRON. Die Decke des Stromkabels ist teilweise perforiert. Kabel und Lufteinlässe zwischen anderer Ausrüstung werden unten verdrahtet und geleitet.

Zusammenarbeitsverpflichtung

1. Neues Ausrüstungsversprechen

Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.

2. Vertraulichkeitsverpflichtung

Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.

3. Kundendienstverpflichtung

(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;

(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh

(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
