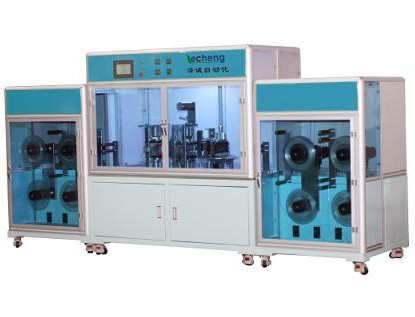

Hohe Kapazitäts-Lithium-Ionen-Batterie-Fließband Pole-Ohr, das Maschine bildet
Die Ausrüstung kann für die Formung des polaren Ohrs der Batterie der flexiblen Verpackung, hauptsächlich einschließlich die folgenden Prozesse benutzt werden:
Abwickeln- entstaubend - Vorwärmen - Gummi (ober und unter zwei Schichten) - heißer zweitensausschnitt heißen Drückens Drückens - Gummiausschnitt - - fahrend - - (Plattenausschnitt) - Wicklung - (Plattenprodukte in die Sammelbüchse).
Produkteigenschaften:
1,1 die Maschine wird angetrieben durch Schrittmotor und durch Mensch-Maschine Schnittstelle gesteuert. Zu benützen ist einfach und benötigt nur eine Person.
1,2 hohe Leistungsfähigkeit, maximale Tagesförderung von 10-15 (2mm) Million Stücken;
1,3 anwendbar auf eine große Produktpalette, eine andere Länge justierbar, einen Bedarf der Breitenanpassung nur, die Führerrollen- und -fütterungsplatte zu ersetzen.
1,4 das Gerät ist völlig - funktionell, anwendbar auf Plattenart Pfostenohr, scheibenartiges Pfostenohr, HAUSTIER-Film kann eingewickelt werden, geschlossen worden mit Isolierungspapier.
2. Spezifikationen von ankommenden Materialien
| W | H | Innerer Durchmesser des ankommenden Materials der Spule | Außendurchmesser des ankommenden Materials der Spule | |
| Einheiten: Millimeter | ||||
| Polare Ohren (Aluminiumband, Nickelband) | 1.5-30 | 0.05-0.2 | 100 | Maximal: 400 |
| Sehr Ohrkleber | 3-10 | 0.03-0.12 | 3" (76) | Maximal: 300 |
3. Technische Parameter
|
Technische Daten Projekt |
Parameter | Anmerkung | |
| 1 | Ganze Reihe der Pfostenohrbreite | 100-130 Millimeter |
Entsprechend der Kundenlaser-Nickelbreite
|
| 2 | Gurtbreite | 3-6mm | |
| 3 | Stockkleberquantität | Artikel 10 bis 30 | Abhängig von der Breite des polaren Ohrs |
| 4 | Kapazität | 10-150000 (2 Millimeter) |
Entsprechend Breite und Zeit heißen Drückens (20 Stunden)
|
| 5 | Plattenschnittgenauigkeit | Weniger als 0,5 Millimeter | |
| 6 | Ausschnitt und Präzision | Weniger als 0,3 Millimeter | |
| 7 | Nehmen Sie Übereinstimmungsgenauigkeit auf | Weniger als 0,1 Millimeter | |
| 8 | Empfangen von Weise | Schnitt oder Spule | |
| 9 | Heiß-Drücken von Temperatur | 20-200 ist ℃ justierbar | |
| 10 | Temperaturüberwachungsgenauigkeit | +/- 1 ℃ | |
| 11 | Ausrüstungsgröße (Millimeter) | 3500*1200*1700 | |
| 12 | Ausrüstungsenergie | 4KW | |
| 13 | HAUSTIER-Filmbreite | 100-130mm | optional |
| 14 | Schließend Papier | 4-10mm | optional |
4. Strukturelle Funktionen
Die Ausrüstung schließt die folgenden Systeme ein:
System Abwickelns 4,1: der Wechselstrommotor dreht sich und die Spule fährt die Fütterungsplatte, um sich in umgekehrtes zu drehen, um die Spulenspannung beizubehalten. Rollensystem mit 4,2 Übergängen: nehmen Sie reibungsarmes Lager der Präzision, stark oxidierte Aluminiumlegierungsübergangsrolle, die Übergangsrolle, bevor das erste heiße Drücken Messingmaterial annimmt, ersetzen die Übergangsrolle entsprechend verschiedenen Spezifikationen des Aluminiumgurtes und des Nickelgurtes an.
Primärhitze 4,3, die System drückt: omron Präzisionstemperaturbegrenzer wird benutzt, um die Temperatur der Heizplatte zu steuern, und der Zylinder fährt die oberen und untereren drückenden Platten, um den polaren Ohrkleber oben zu erhitzen.
klebendes Fütterungssystem des Ansatzes mit 4,4 Pfosten: angetrieben durch einen PräzisionsSchrittmotor, angetrieben die Pfostenansatz-Kleberfütterung von der Kugelumlaufspindel.
thermisches drückendes zweitenssystem 4,5: omron Präzisionstemperaturbegrenzer wird benutzt, um die Temperatur der Heizplatte zu steuern, und der Zylinder fährt die oberen und untereren drückenden Platten, um den polaren Ohrkleber oben zu erhitzen.
4,6 Ansteuersystem: angetrieben durch PräzisionsSchrittmotor, dreht sich die Gummirolle, um die Länge des Pfostenohrs nach thermischem Abbinden zu fahren.
Schnittsystem 4,7: der längenkonstante Ausschnittzylinder fährt das Trennmesser, um das Pfostenohr abzuschneiden, und das Trennmesser hat ein langes Leben. Wiederholbares Reiben.
Schnittsystem 4,8: ein Drehblatt wird benutzt, um den Pfostenohrkleber zu schneiden, und die Rolle fährt das Pfostenohr vorwärts.
System der Aufladung 4,8: der Wechselstrommotor dreht sich und die Aluminiumlegierungsfütterungsspule fährt die Fütterungsplatte, um sich in umgekehrtes zu drehen, um die Spulenspannung beizubehalten.
System mit 4,9 Rahmen: quadratische Schweißensstruktur-, feste und zuverlässige, Oberflächenbackenfarbe, die Farbe, die nach Ansicht des Kunden besonders angefertigt wird, braucht. Das Substrat wird von 25mm starker Stahlplatte gemacht und seine Oberfläche ist galvanisiert.
Kontrollsystem 4,10: omron PLC-Steuerung, hohes Maß Automatisierung.
4,112 Betriebssystem: nehmen Sie kunlun tongtai Touch Screen an, die Schnittstelle ist klar, intuitiv und schön, und die Daten können eingestellt werden.
4,123 Systemkonfiguration:
| Die Seriennummer | Der Name von | Ursprungsort |
| 1 | Der Prüfer | omron |
| 2 | Input-/Outputerweiterung | omron |
| 3 | Kommunikationsmodul | omron |
| 4 | Touch Screen | Kunlun-Durchlauf ty |
| 5 | Der Thermostat | omron |
| 6 | I-/Fumwandlungsmodul | Rhett-Cyber |
| 7 | Pneumatische Komponenten | CHELIC-及 CKD |
| 8 | Linearer Führer | HIWIN |
| 9 | Kugelumlaufspindel | HIWIN |
| 10 | Photoelektrischer Sensor | SUNX |
| 11 | Schrittmotor | R Steuer- |
| 12 | Der Drehstrommotor |
5. Produktgebrauchsumwelt
Druckluft: 0,4 | 0.6mpa (4-6kgf/cm2), die Strömungsgeschwindigkeit jedes Stückes Druckluft ist 10L/min, die Auslastung ist 50%
Umgebende Temperatur: 20 | 35℃
Relative Luftfeuchtigkeit: 5 | 55% STUNDE
Energiequelle: AC220V, einphasig; Spannungsschwankung ist kleiner als ±10%; Stromversorgung: 3KVA
6. Schematisches Diagramm der Ausrüstung
