Fütterungsmaschine Batterie-Zellzufuhr-automatische Shells einfacher Zugang zu den Materialien
1. Kurze Einleitung der Fütterungsmaschine der Batterie
Das Gerät ist für die automatische Oberteilfütterung der bloßen Batteriezelle passend. Bevor man das Oberteil einträgt, werden die positiven und negativen Elektroden identifiziert und beurteilt, und das Batterieoberteil und die Batteriezelle entstauben beziehungsweise, um die Sauberkeit des Batterieoberteils zu verbessern, die Automatisierung der Batteriezelle zu verwirklichen, die das Oberteil, die Personalverteilung zu verringern, und die Produktions-Leistungsfähigkeit und die Batteriesicherheit zu verbessern einträgt.
2. Die Entwurfsanforderungen
2.1. Erwartete Fütterungsstufe bloßes Zellen- → automatischer Fütterung Manipulator → positives und negatives Elektrodenanerkennung → Rück- Fütterungsrotation → Entstaubung von elektrische Zellen-→ Entstaubung Aluminiumoberteil → Entstaubung in der Oberteil → automatischen Fütterung in die Oberteil → automatische Fütterung.
2.2. Plexiglasdichtungsplatten sind um die Ausrüstung installiert, um Staub und sonnengetrocknete Gegenstände am Hereinkommen zu verhindern, und eine Ein-Ausinstallation ist in der materiellen nehmenden Position installiert
Einfacher Zugang zu den Materialien; Jedes Teil des Bewegungsmechanismus wird mit Schutzhaube ausgerüstet und hinzugefügt mit Warnzeichen der Sicherheit, die Sicherheit von Betreibern zu schützen.
2.3. Der elektrische Schaltschrank wird in den untereren Teil der Ausrüstung gelegt, und die Schranktür ist mit einem Verschlussknopf installiert.
2.4. Pneumatische Komponenten sind ordentlich installiert, und Lufteinlauf/Ableitungsrohre verschiedene Farben werden benutzt, um Ausrüstungspflege zu erleichtern; Rohrwegewahl
Der bewegliche Teil der Rohrleitung nimmt die Zugkettestruktur an. 2,5. Hauptkomponenten der Ausrüstung
| Die Seriennummer | Systemzusammensetzung |
System |
Konfiguration |
Marke |
| 1 | Gestellkomponenten | 1 Satz von | ||
| Geschweißter skeleton Bau | Der Lack, das backen | 1 | ||
| 1 | ||||
| 2 | Fütterungssystem | Die Grundplatte | Phosphatieren des Schwärzens der Stahlstücke | 1 Satz von |
| 8 | ||||
| 2 | ||||
| 3 | Positives und negatives Erfassungssystem | Schaltgetriebe | Phosphatieren des Schwärzens der Stahlstücke | 1 Satz von |
| 1 | ||||
| Zylinder | SMC | 1 | ||
| 4 | Zellrotationssystem | 1 Satz von | ||
| 1 | ||||
| Positiver und negativer Elektrodenentdeckungsmechanismus | SMC | 1 | ||
| 5 | Zellentstaubungssystem | 1 Satz von | ||
| Zylinder | SMC | 1 | ||
| 1 | ||||
| 6 | Fütterungssystem des Stahloberteils | 1 Satz von | ||
| Zellrotationsmechanismus | Phosphatieren des Schwärzens der Stahlstücke | 1 | ||
| 1 | ||||
| 7 | Stahloberteil-Entstaubungssystem | Zylinder | 1 Satz von | |
| 1 | ||||
| 8 | Fütterungssystem des automatischen Oberteils | 1 Satz von | ||
| Zellentstaubungsmechanismus | 1 | |||
| R Steuer- | 1 | |||
| 9 | Automatisches Stanzensystem | Der Staubsauger | 1 Satz von | |
| 1 | ||||
| Der Motor | R Steuer- | 1 | ||
| 10 | Kontrollsystem | 1 Satz von | ||
| PLC | omron | 1 | ||
| Touch Screen | Kunlun-Zustand | 1 |
2.6. Technische Parameter der Ausrüstung
| specificationsproject | ZBCA06A-00 | |
| Technische Parameter | Leistungsfähigkeit (PPMs) | 6 (entsprechend Zeit heißen Drückens und des kalten Drückens) |
| Druckluftsystem | Luftquelle zur Verfügung gestellt von Partei a | |
| Gesamtleistung (Kilowatt) | 7 | |
| Normale Betriebsleistung (Kilowatt) | 5 | |

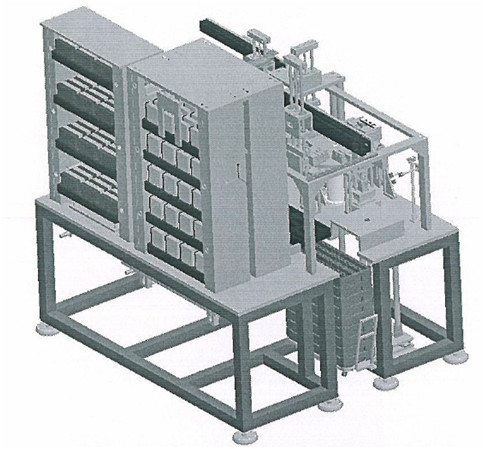

2.7.Deviceoutlineview
2.8. Beschreibung von Hauptausrüstungskomponenten:
2.8.1. Schaltgetriebe der bloßen Zelle: sie wird aus Fütterungsmanipulator, Entdeckungs-Sensor und Positioniervorrichtung verfasst.
2.8.2. Positiver und negativer Elektrodenentdeckungsmechanismus: er wird aus Positioniervorrichtung, Entdeckungs-Sensor, etc. verfasst.
2.8.3. Drehender Mechanismus der elektrischen Zelle: sie wird aus drehendem Gerät, Positioniervorrichtung, etc. verfasst.
2.8.4. Batterieentstaubungsmechanismus: er wird aus Batteriepositioniervorrichtung und Entstaubungsgerät verfasst.
Schaltgetriebe 2.8.5 des Aluminiumoberteils: es wird aus Positioniervorrichtung und Fütterungsmanipulator verfasst.
2.8.6. Aluminiumoberteilentstaubungsmechanismus: er wird aus Aluminiumoberteilpositioniervorrichtung und Entstaubungsgerät verfasst.
2.8.7. Automatisches Oberteilschaltgetriebe: es wird aus Positioniervorrichtung, Fütterungsgerät des automatischen Oberteils und Entdeckungs-Sensor verfasst.
2.8.8. Automatischer Stanzenmechanismus: er wird aus einem Stanzenmanipulator und einem Entdeckungs-Sensor verfasst.
2.8.9. Kontrollsystem: die Maschine wird mit unabhängigem elektrischem Brett, Durchsickernschalter, DC-Stabilitätsstromversorgung und andere Machtstromkreiskomponenten, Steuer-PLC, Relais, Motorsteuerungsgerät, etc. ausgerüstet. Und Außenanschluß, unter Verwendung der Verbindungsstücke und der Terminaltabelle. PLC VERWENDET OMRON. Die Decke des Stromkabels ist teilweise perforiert. Kabel und Lufteinlässe zwischen anderer Ausrüstung werden unten verdrahtet und geleitet.
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
