Touch Screen Lithium-Ionen-Batterie-Fertigungsstraße-elektrische Zellumreifungsmaschine
1. Batterieumreifungsmaschine
Das Gerät ist für den Klebstreifenprozeß nach Laminierung der elektrischen Zelle bestimmt, die passend ist, damit vier oder einige elektrische Zellen mit Klebstreifen gleichzeitig beschichtet werden können, nachdem man der elektrischen Zelle flach gedrückt hat.
2. Die Entwurfsanforderungen
2.1. Die Batterie wird zweimal zusammengerollt.
2.2. Nach der Bandverpackung es gibt keine Blasen und Falten.
2.3. Klebstreifenpositionsfehler: ±1mm;
2,4 nehmen Wicklungsplatz auf: die Gesamtseitendeckung des Spulenkernes ist ≥5mm.
2.5. Passend für Zellengröße: Zelle: 170mm lang, 100mm breit, 10mm stark; Band: 50m lang, 30mm breit, innerer Durchmesser 76mm, Außendurchmesser 150mm, Stärke 0.05mm.
2.5.1. Hauptkomponenten der Ausrüstung
| Die Seriennummer | Systemzusammensetzung |
Thesystem Konfiguration |
Marke oder Behandlung |
Die Zahl von |
| 1 | Gestellkomponenten | 1 Satz von | ||
| Geschweißter skeleton Bau | Der Lack, das backen | 1 | ||
| Die Grundplatte | Phosphatieren des Schwärzens der Stahlstücke | 1 | ||
| 2 | Haften Sie eine Gummikomponente | 1 Satz von | ||
| Der Motor | R Steuer- | 8 | ||
| Zylinder | SMC | 2 | ||
| Linearer Führer | Silber | 1 | ||
| Verknüpfung | Phosphatieren des Schwärzens der Stahlstücke | 1 | ||
| Angeflanschtes lineares Lager | 2 | |||
| 3 | Kontrollsystem | 1 Satz von | ||
| PLC | omron | 1 | ||
| Touch Screen | Kunlun-Zustand | 1 |
2.5.2. Technische Parameter der Ausrüstung
|
Spezifikationen Projekt |
ZBCA05A-00 | |
| Technische Parameter | Leistungsfähigkeit (PPMs) | 5 |
| Druckluftsystem | Luftquelle zur Verfügung gestellt von Partei a | |
| Gesamtleistung (Kilowatt) | 3 | |
| Normale Betriebsleistung (Kilowatt) | 2 | |

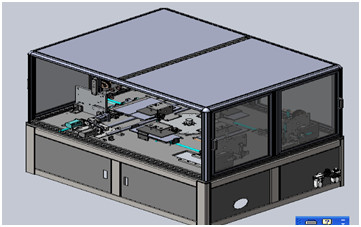

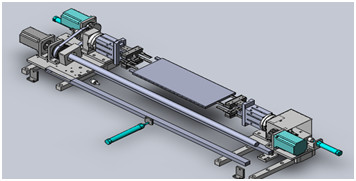

2.5.3. Gerätprofil view2.5.4. Beschreibung von Hauptausrüstungsteilen
2.5.4.1-Prozessbeschreibung: bearbeiten Sie wie in der Zahl gezeigt unter, nachdem künstlich, flachdrückt Batterien in 4 Stationsstockbandgeräte auf der leeren Position 1, jedes in Batterien, die Zylinderstoßbatterien, die auf beiden Seiten gelegen sind, nachher, wenn Sie 6 Batterien, Rad gestapelt werden, drehen 90 °, die Batterien mitten in dem Stockbandstandort und auf beiden Seiten von den festklemmenden Fingerbatterien leben, werden eingereicht werden beim Büro des Bands zum Band auf den Batterien, einstellen durch den Drehwinkel der drehenden Maschine, das Band, das auf Batterien ergreift, nachdem das Trennmesser, um das Band, Bewegungsrotation Winkel, Presswalze abzuschneiden auf den Batterien beendet Klebeverbindung auf den Batterien. Drehen Sie die Drehscheibe durch 90° zum Klebstreifen, der Station an der Unterseite, einwickelt und bewegen Sie dann vorwärts den linken und rechten Verpackenmechanismus. Haften Sie den Klebstreifen an der Unterseite der Zelle, und bewegen Sie die oberen und untereren Mechanismen, um die oberen und untereren Bänder zu haften. Die Drehscheibe dreht 90°.
2.5.4.2. Batterie, die Mechanismus festklemmend in Position bringt: wenn die Drehscheibe 90° dreht, kommt die Abtastrolle der Batterie, die Mechanismus festklemmt, die Karte der Zugplatte
In der Nut jedes Mal wenn eine Körperverletzung herein gesetzt wird, zieht der Zylinder die Seitenplatte, um eine bestimmte Position zu machen, wenn die Körperverletzung herein gesetzt wird, der Zylinder drückt die Seitenplatte zum Vorwurf
Kernausrichtung.
2.5.4.3. Klebstreifenmechanismus in der Mitte: klemmen Sie die elektrische Zelle fest, indem Sie den Fingerzylinder festklemmen, wird Band zur elektrischen Zelle befestigt, und der Motor wird gedreht.
Wickeln Sie den Gummiriemen um die elektrische Zelle ein, schnitt der Gummiriemenschnittmeister den Gummiriemen, die Bewegungsdrehungen der Satz Winkel wieder ab, und die OberlederPresswalze haftet den Endstückkleber auf dem elektrischen cell.2.5.4.4. Kontrollsystem: die Maschine wird mit unabhängigem elektrischem Brett, Durchsickernschalter, DC-Stabilitätsstromversorgung und andere Machtstromkreiskomponenten, Steuer-PLC, Relais, Motorsteuerungsgerät, etc. ausgerüstet. Und Außenanschluß, unter Verwendung der Verbindungsstücke und der Terminaltabelle. PLC VERWENDET OMRON. Die Decke des Stromkabels ist teilweise perforiert. Kabel und Lufteinlässe zwischen anderer Ausrüstung werden unten verdrahtet und geleitet.
