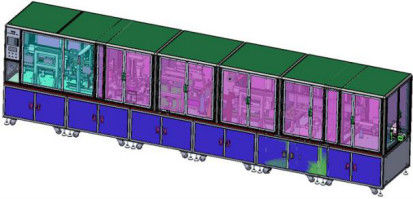

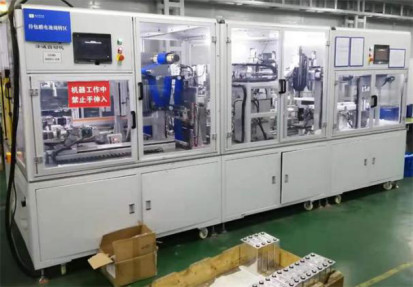

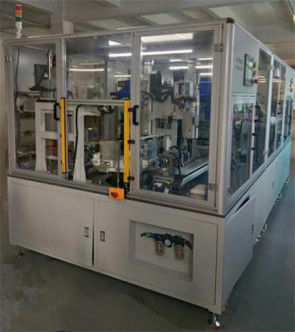

Des automatischen doppelten klebendes Bandgerät Stationsaluminiumoberteils Lithium-Ion Battery Assembly Line Fullys
1. Gerätfunktionen
Es wird hauptsächlich für quadratische Aluminiumbatterieoberteilumhüllung verwendet, einschließlich die automatische einziehende, Codeüberprüfung, Oberteilumhüllung, Isolierungsflecken, Auftrittgrößenentdeckung, Isolierungstest, Stanzen, etc. Batterie. Diese Umhüllungslinie ist automatische Umhüllungslinie, gibt es unqualifizierten Batterieausflusskanal, und die relevanten Entdeckungsdaten werden automatisch notiert.
2. Ausrüstungsprozeßparameteranforderungen
| Projekt | Spezifikationen |
| Messender Druck der Stärke | Justierbar von 200 zu 800Kgf, Genauigkeit ±20kgf, Entschließung 0,1 KGF |
| Messender Druck der Breite | Justierbar von 5 zu 20Kgf, Genauigkeit ±1kgf, Entschließung 0,1 KGF |
| Höhenmessungsdruck (Pfostenspalte und Pfostenspalte) | 0.5~5Kgf justierbar, Genauigkeit ±1kgf, Entschließung 0.1kgf |
| Maßmaßgenauigkeit | ±0.01mm, mit einer Entschließung von 0.001mm |
| Einzelne Maschinenkapazität | 12 PPMs oder höher |
| Eine optimale Rate | 99,5% oder höheres |
| Schrottrate | 0,01% oder weniger |
| Gerätrotationsrate | ≥98% (Ausfall verursacht durch die Ausrüstung einzig) |
| Misslingen-freie Laufzeit MittelmTBF | 5 Stunden oder mehr |
| Das Maschinengeräusch | ≤75dB (ein Meter von der äußeren Wand der Ausrüstung) |
| Der Motorträger | 1,2 T/㎡ oder weniger |
3. Elektrische Parameter der Ausrüstung
3,1 grundlegende Parameteranforderungen
|
Linie Körpername
|
Die Druckluft | Vakuum | Die Umwelttemperatur | Klimafeuchtigkeit | Das Grundlager | Ausrüstungsenergie |
|
Doppel-Stationsumschlagprüfmaschine |
Nach 28 m/h/0,4 0,7 MPa | Nach 15 m/h - 80 KP | - 90 KP | 20 | ℃ 35 | 5 | 55% STUNDE | > 1200 Kilogramm/㎡ | AC380V, dreiphasig; Spannungsschwankung ist kleiner als ±10%; Stromversorgung: 30KVA |
3,2 Flugverbindungsanforderungen (Rot stellt die Hauptrohrleitung dar, stellt Grün den Flugverbindungsausgang dar, und Gelb stellt das Bereitschaftslüftungsgitter) dar, die Rohrleitung ist direkt über der Logistiklinie.
| Linie Körpername | Zahl von Lüftungsgittern für Druckluft (Grün) | Steckdose (gelb) | Vakuumausgang (Blau) | Spezifikation (Millimeter) |
| Doppel-Stationsumschlagprüfmaschine | 6 | 6 | 3 | Φ12 |
