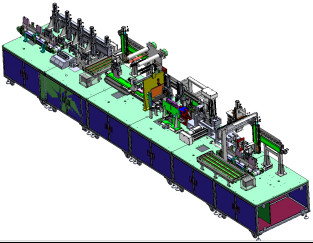

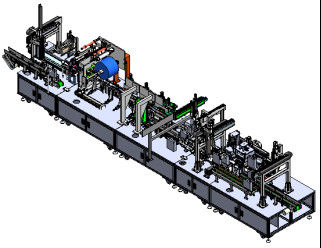

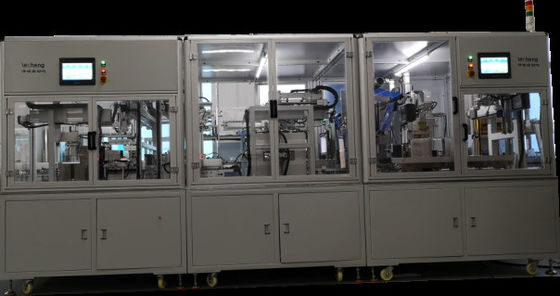

Selbstlithium Ion Battery Assembly Line Aluminum Shell Adhesive Tape Machine
1. Gerätfunktionen
Es wird hauptsächlich für den Einschließungsfilm der quadratischen Aluminiumoberteilenergiebatterie verwendet, einschließlich die automatische einziehende, Codeüberprüfung, Einschließungsfilm, Isolierungsfilm, Stanzen, etc. Batterie. Diese Umhüllungslinie ist automatische Umhüllungslinie, gibt es unqualifizierten Batterieentladungskanal, und die relevanten Entdeckungsdaten werden automatisch notiert.
2. Ausrüstungsprozeßparameteranforderungen
Projekt | Spezifikationen |
Maßmaßgenauigkeit | ±0.01mm, mit einer Entschließung von 0.001mm |
Einzelne Maschinenkapazität | 6 PPMs oder höher |
Eine optimale Rate | 99,8% oder höheres |
Schrottrate | 0,01% oder weniger |
Gerätrotationsrate | ≥99% (Ausfall verursacht durch die Ausrüstung einzig) |
Misslingen-freie Laufzeit MittelmTBF | 4 Stunden oder mehr |
Das Maschinengeräusch | ≤75dB (ein Meter von der äußeren Wand der Ausrüstung) |
Der Motorträger | 1,0 T/㎡ oder weniger |
|
|
3. Elektrische Parameter der Ausrüstung
3,1 grundlegende Parameteranforderungen
Linie Körpername
| Die Druckluft | Vakuum | Die Umwelttemperatur | Klimafeuchtigkeit | Das Grundlager | Ausrüstungsenergie |
Doppel-Stationsumschlagprüfmaschine | After14 m/h/0,4 0,7 MPa | Nach 15 m/h - 80 KP | - 90 KP | 20 | ℃ 35 | 5 | 55% STUNDE | > 800 Kilogramm/㎡ | AC380V, dreiphasig; Spannungsschwankung ist kleiner als ±10%; Stromversorgung: 18KVA |
3,2 Flugverbindungsanforderungen (Rot stellt die Hauptrohrleitung dar, stellt Grün den Flugverbindungsausgang dar, und Gelb stellt das Bereitschaftslüftungsgitter) dar, die Rohrleitung ist direkt über der Logistiklinie.
Linie Körpername | Zahl von Lüftungsgittern für Druckluft (Grün) | Steckdose (gelb) | Vakuumausgang (Blau) | Spezifikation (Millimeter) |
Doppel-Stationsumschlagprüfmaschine | 6 | 6 | 3 | Φ12 |
