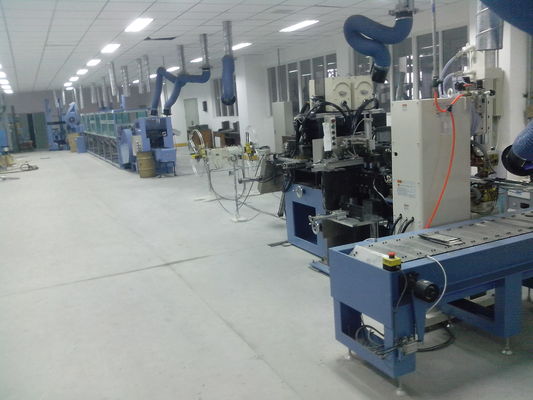

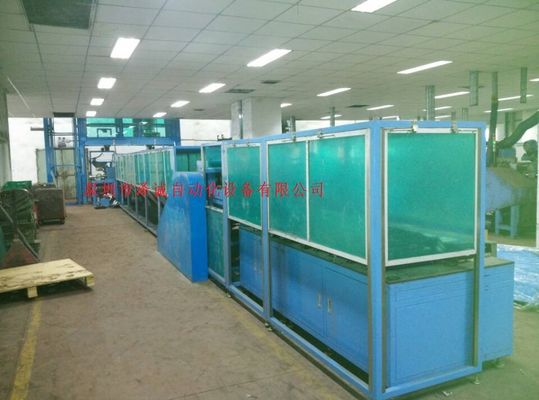

Nickel-Eisen-Batterie-Platten-Fließband Nickel-Cadmiumbatterie-Platten-Fertigungsstraße
1. schreiben Entwurfsanforderungen für Fertigungsstraße der Batterieplatte der Tasche
1,1. Basiert auf den Herstellungsanforderungen von den Platten, die vom **** bereitgestellt werden, produziert Entwürfe dieses Projektes und die leere Fertigungsstraße für die Platte der Taschenbatterie. Die automatische Fertigungsstraße der Auflagenrohbearbeitung der Taschenbatterie umfasst zwei automatische materielle Zufuhr, zwei unabhängig und spiegelt symmetrische Installation der Pulverzufuhr, eines Ladetischs (kleiner Streifenspeicher) wider und einer Prägungsscherenden Maschine.
Produktionsverfahren des freien Raumes 1.2.Plate: der Stahlstreifen unter dem Rahmen und der Streifenform, zum eines Pulver-, pulverisierten und füllenden Pulversekundärschabers (-) – das hohe zu füllen mit Rahmen - auf und ab den Streifen die Fusion - orientierter - bewaffnen Sie im Mund - leerer Halter zu verbiegen (- > klares Pulver), gedrängter Mund - abgeschnittener - Werktisch des Ladens (kleine Lagerung) (9 m) - Artikelbann - die Prägung - Schnitt - Platte setzt die Lieferung fort. Die negative Fertigungsstraße des Plattenfreien raumes muss nur einmal würzen, keine Sekundärverpackung und Pulver.
die Kapazität 1.3.Production und die Prozessparameter der Platte löschen Fertigungsstraße: die Produktionsgeschwindigkeit von kleinen Streifen ist durch 20m/min justierbar, und die Länge von kleinen Streifen ist 8m +/0,5/justierbarer Streifen. Die Stärke des Streifens ist von 3,3 bis 5.5mm justierbar. Kleines Stangengewicht 2.6g | 6.5g/50mm justierbar; Anwendbarer Stahlgurt: 0,1 X 21 x L; 0,1 * 23 * L; 0,1 X.25 x L. Die Breite des Plattenstreifens ist von 60 bis 400 Millimeter verstellbar, und die Scherlänge des Streifens ist- von 80 bis 200 Millimeter verstellbar. Nach der Prägung ist die Stärke von 1,4 bis 5.0m verstellbar, und die Scherrate ist- größer als 25mal /min.
Anforderungen 1.4.Performance der Platte löschen Fertigungsstraße: 1,3 unter normalen Produktionsbedingungen. Anforderungen der Klausel; Jedes vorgeschriebene Teil, Schaltgetriebe, Pulverfütterung und verpackende Mechanismus, den Kombinationsmechanismus, Druckschermechanismus, Anforderungen der Stabilität und Zuverlässigkeit bildend, einfach zu benützen; Alle beweglichen Teile haben angemessenen, zuverlässigen und bequemen Schmierungsmechanismus.
1.5. Staubverhinderung:
1.5.1. Die Fertigungsstraße muss zuverlässige staubdichte Anlagen haben, und die staubdichten Anlagen heben den Lufteintritt auf; Es sollte materiellen Sammeltank unter jedem Funktionsgesicht geben, das komplette Sammlung und bequeme Bedienung erfordert. Sicherheitstür aller staubdichten Abdeckung sollte fest und zuverlässig, bequem sein zu benützen und instandzuhalten.
1.5.2. Alle elektrischen Anlagen, Schalter, Sockel und Stecker sind staubdicht und explosionssicher. Das Netzanschlusskabel hat eine Schutzhaube.
1.6. Nachdem der Entwurf abgeschlossen ist, werden die Bauzeichnungen von Partei a und werden befestigt zu dieser technischen Vereinbarung bestätigt und unterzeichnet.
automatische Ausrüstung der Fertigungsstraße 1.7.Plate:
| NEIN. | Prozessname | Devicename | Kapazität der Ausrüstung | Quantität (Sätze) | Anmerkungen |
| 1 | Lastsmaterial | Automatische Pulverzufuhr | 250kg /netx | 2 | Automatisches Laden |
| 2 | Paketpulver | Pulver-Verpackungsmaschine der Platte automatische | ≤20m/min justierbar | 2 | |
| 3 | Laden | Ladenstation | 9m | 1 | Kein Energierollenbahnförderband |
| 4 | Kein Energierollenbahnförderband | Keilschermaschine | ≥25 次 /min | 1 |
