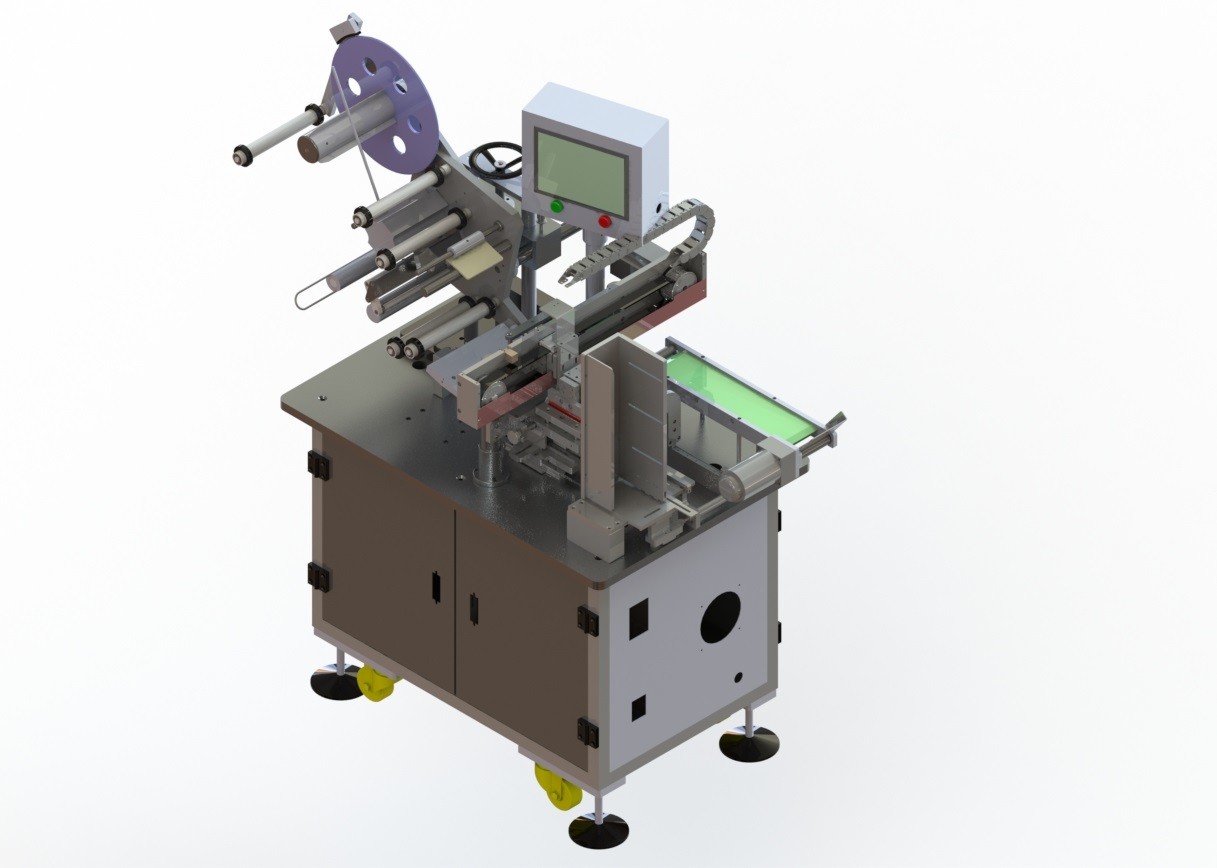

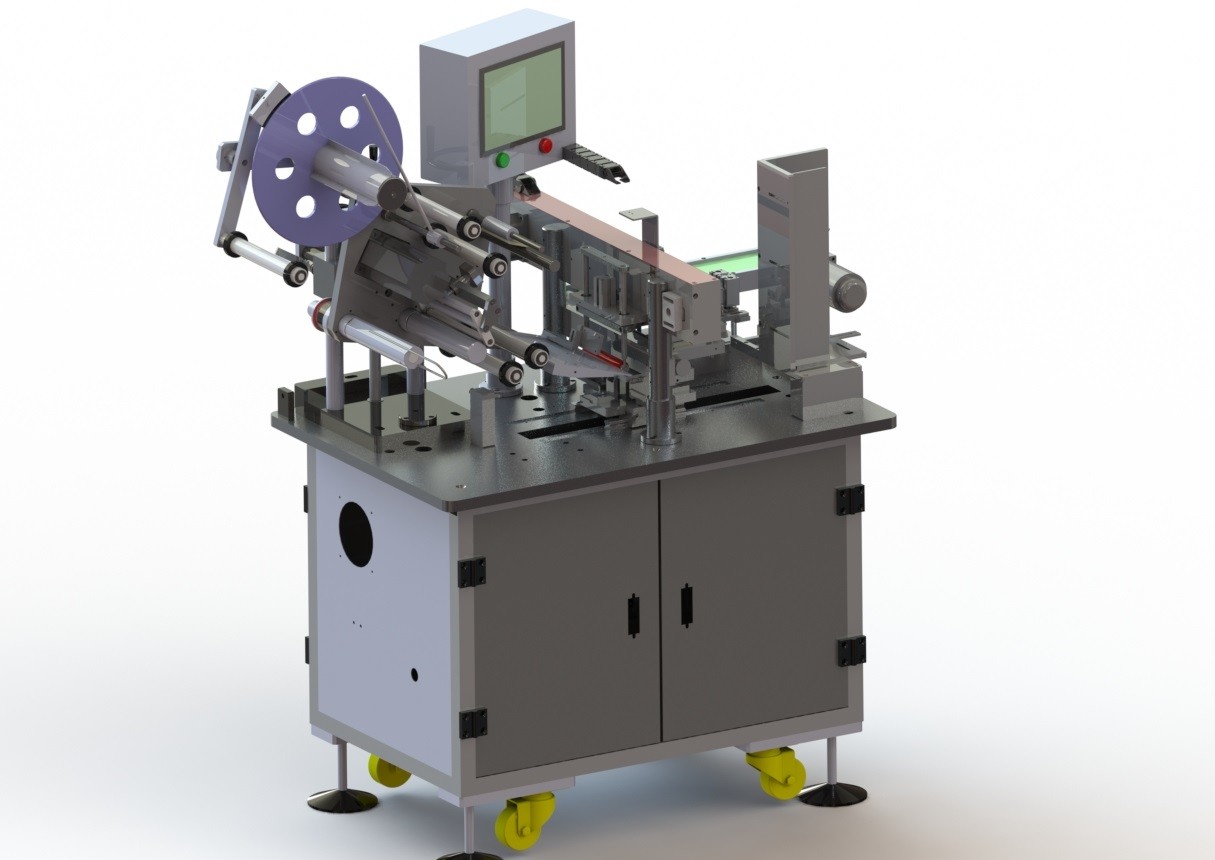

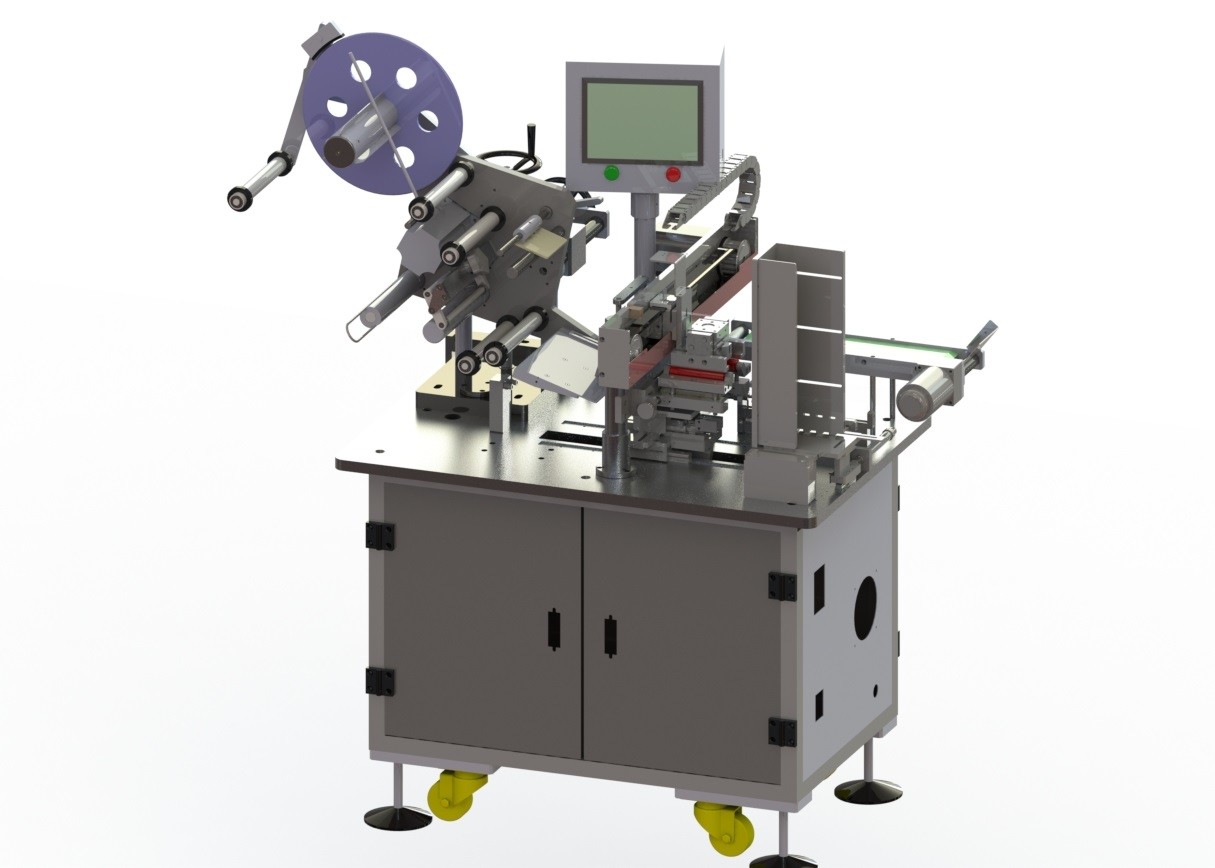

Handy-Digital-Batterie-Kasten-Etikettiermaschine, Batterie-Satz-Fließband
1, das Profil
Dieses Gerät wird hauptsächlich für das beschriftende Handybatterieoberteil benutzt, das das Problem der ungenauen manuellen Kennzeichnungsposition und der niedrigen Leistungsfähigkeit effektiv lösen kann.
Eigenschaften --- der Aufkleber nimmt die Spule an, die von der Batterie, automatisches Verpacken des gesamten Batterieoberteils, automatisches Stanzen einzieht, automatisches sich abwickelt, automatisches abstreift vom Aufkleber, automatisches empfängt vom Etikettenpapier, manuelles Batteriein position bringt, Manipulatorsog und Freisetzung.
-- hohe Leistungsfähigkeit: 10 PCS/min.
3, sich den Spezifikationen anpassen
3,1 anpassungsfähige Gegenstände
Die Batteriegröße
| W (Millimeter) | L (Millimeter) | H (Millimeter) |
| 35-55 | 40-70 | 2-10 |
3,2 technische Parameter der Ausrüstung
|
Spezifikationen Einzelteil |
ZAB01C-00 | |
|
Technische Parameter |
Leistungsfähigkeit (PPMs) | 10 |
| Justierbare Strecke der Befestigungsbreite | ±5mm (justierbar oder austauschbar) | |
| Druckluftsystem | O.4-0.6MPa | |
| Die Gesamtleistung (Kilowatt) | 2 | |
| Normale Betriebsleistung (Kilowatt) | 1,7 | |
4, mechanische Spezifikationen
4,1 Gestell systemThe Gerät nimmt Aluminiumprofilrahmen an, nimmt das Substrat 20mm starke Stahlplatte oder Aluminiumplatte an, und die Oberfläche wird galvanisiert.
automatisches Abwickelnsystem des Aufklebers 4,2, das der Aufkleber in das Rollenmaterial entrollen, Gleitplatte, um Spannung, die maximale Größe beizubehalten des Rollenmaterials 350mm.
das Rückspulensystem mit 4,3 Etikettenpapieren, das der Isolierungspapierkopf manuell in den Schlitz, die Servomotorantriebe das Antriebsrad gehaftet wird, um das Isolierungspapier vorwärts zu ziehen, der Sensor, ermittelt den Aufkleber und die Halt, während die Reibradgetriebe die Festziehenwelle, um das Isolierungspapier festzuziehen.
das abstreifende System von 4,4 Aufkleber der Aufkleber im Rückspulenmotorantrieb, durch die Arbeitswalze, der Aufkleber wird entfernt.
systemManually in Position bringen der Batterie 4,5 Platz die Batterie im Leitblech, drücken die Batterie nach vorn der Reihe nach und drücken die Batterie in die Positionierungsstellung.
ist Kennzeichnungssystemthe 4,6 Manipulator der in Position gebrachte gute Batteriesog, gesetzt auf den Aufkleber, die zwei Seiten des Kennzeichnungsmechanismusaufstieges, der Aufkleber wird hinzugefügt zum Aufkleber, die Front des Kennzeichnungsmechanismusaufstieges, wird die Front des Aufklebers zur Batterie befestigt, und schließlich ist der Kennzeichnungsmechanismus hinter dem Aufstieg, der Aufkleber gut.
4,7 Manipulator systemThe Manipulator haftet die große Seite der Batterie, um oben, gleichzeitig auszuwählen link und recht, den Aufkleber auf beiden Seiten von der Unterseite zu bewegen. Setzen Sie die geklebte Batterie auf das Förderband.
Betriebssystem4,8 touch Screen Operation. Es gibt Energie, Notaus, Handbuch, automatischer Knopf.
das 4,9 Steuer-panelThe Maschine wird mit unabhängigem elektrischem Brett, Durchsickernschalter, DC-Stabilitätsstromversorgung und andere Machtstromkreiskomponenten, Steuer-PLC, Relais, Motorsteuerungsgerät, usw. ausgerüstet. Und Außenanschluß, unter Verwendung der Verbindungsstücke und der Terminaltabelle. Die Decke des Stromkabels wird teilweise durchlöchert. Kabel und Lufteinlässe zwischen anderer Ausrüstung werden unten verdrahtet und geleitet.
5, Energie mediumPlease das folgende Energiemedium zur Verfügung stellen
Stromversorgung 5,1
blitzschnelle Änderung 5.1.1 von Spannung AC220V± 10% counterphase
5.1.2, Frequenz 50hz + 1hz
Luft 5,2
5.2.1 Druck 0.5mpa
5.2.2, Kapazität von 5 lper Minute
6, Klima-conditionsThe Gerät können ohne Sperre unter den folgenden Umweltbedingungen funktionieren.
6,1 Temperatur die dynamische Temperatur ist Temperatur 5-35℃Storage: 0-40℃
6.2. Feuchtigkeit 30-80% aber keine Kondensation.
