Halb automatisches Lithium-Ion Battery Manufacturing Machines For-kalt-warmdrücken

Halb automatisches Lithium Ion Battery Manufacturing Machines For kaltes und heißes Drücken

1. Ausrüstung introductionThe Maschine wird hauptsächlich für das heiße Drücken der gedrehten Zelle oder der ehemaligen Zelle benutzt, um einheitliche Stärke der Zelle sicherzustellen. Die Temperatur heißen Drückens kann justiert werden. Luft- flüssiger Druckzusatzzylinder, Druckgröße justierbar.

1,1, Eigenschaften-- sechs einlagige Batterien können gleichzeitig gedrückt werden. Der Druck kann justiert werden. Der maximale Druck des Gas-Flüssigkeitsüberverdichters ist 3T.

1,2, hohe Leistungsfähigkeit: doppelte Station, eine einlagige Batterie der Station in der heißen Presse, einlagige Batterie mit zwei Stationen in kaltem press.15 PCS/min (die spezifische Leistungsfähigkeit wird entsprechend der heißen Zeit Drückens und des kalten Drückens bestimmt)

1,3, niedrige Betriebskosten

Dieser Ausrüstungsautomatisierungs-Ausrüstungsgrad ist hoher, Handbetrieb ist einfach, eine Arbeitskraft kann 1 Ausrüstung gleichzeitig betreiben.

2. Gerätfunktionen und -parameter

2,1 qualifizierte Rate von Ausrüstungsprodukten: 99%

2,2 Ausrüstungskapazität/-geschwindigkeit: 15PPM (Zellengröße: 53*85, heißes Drängen auf 3 Minuten, kaltes Drängen auf 1 Minute)

2,3 Ausrüstungsdurchfallquote: ≤5% (Ausfall verursacht durch die Ausrüstung einzig)

2,4 die thermische Druckregelungstemperatur ist 80°, und die Präzisionsstrecke ist ±5%;

Elektrogeräte 2,5: Spannung AC220±10%, Energie 10KW

Druckluft 2,6: 0.6mpa

2,7 effektiver Bereich heißen Drückens: maximales 400X400,

2,8 Gewicht: das Verhältnis des Gesamtgewichts von 1000Kg zum lastentragenden Bereich ist ≤500kg/M2, und das Gewicht der Ausrüstung übersteigt die Bodenlast von 500kg/M2. Notwendige Schutzmaßnahmen werden ergriffen;

2,9 die ganze Maschine wird mit Staubschutzhaube ausgerüstet, ist die Schutzhaube Aluminiumlegierung mit Plexiglasstruktur, und die Bedienoberfläche wird mit Plexiglastür ausgerüstet;

sollte gute ergonomische Leistung 2,10 im Maschinenentwurf erzielt werden;

3, die Batterie pressThe automatische heiße kalte Presse, die Maschine in den Puffer mittels des künstlichen Nehmens gelegt wird, setzen sich im Regal von den Batterien in das heiße drückende Gerät beziehungsweise, zwei Sätze des heißen drückenden Gerätes, können mehrfache Batterie des heißen Drückens, heißes Drücken, wenn die Kraft der Gasflüssigkeitszylindersteuerweise, den thermischen Druck zu steuern und die Batterien auf pro Einheitsbereich des heißen Drückens zu verwirklichen, Temperatur heißen Drückens ° 80, die ist Steuerung gleichzeitig einführen der Temperatur durch elektrischen Heizungsmodus; Nach dem Ende der heißen Presse, senken Sie manuell die Batterie in den Aufladungskasten. Ausrüstungsoperationsfluß; Künstliche (oder automatische Linie automatischer Flussbatteriebehälter) setzt Reihe von Auto zu dieser Ausrüstung in den materiellen Kellerbereich - > ist künstliche gesetzte Batterie in das heiße Drücken zu einem Standort auf der heißen Plattenhitze gleichzeitig, der Mensch 2, die Standort der Batterie auf den Behälter gesetzt wird, zur Kälte mit 2 Stationen - nach Beendigung des heißen Drückens künstliche Batterien in den Behälter heruntergenommen werden.

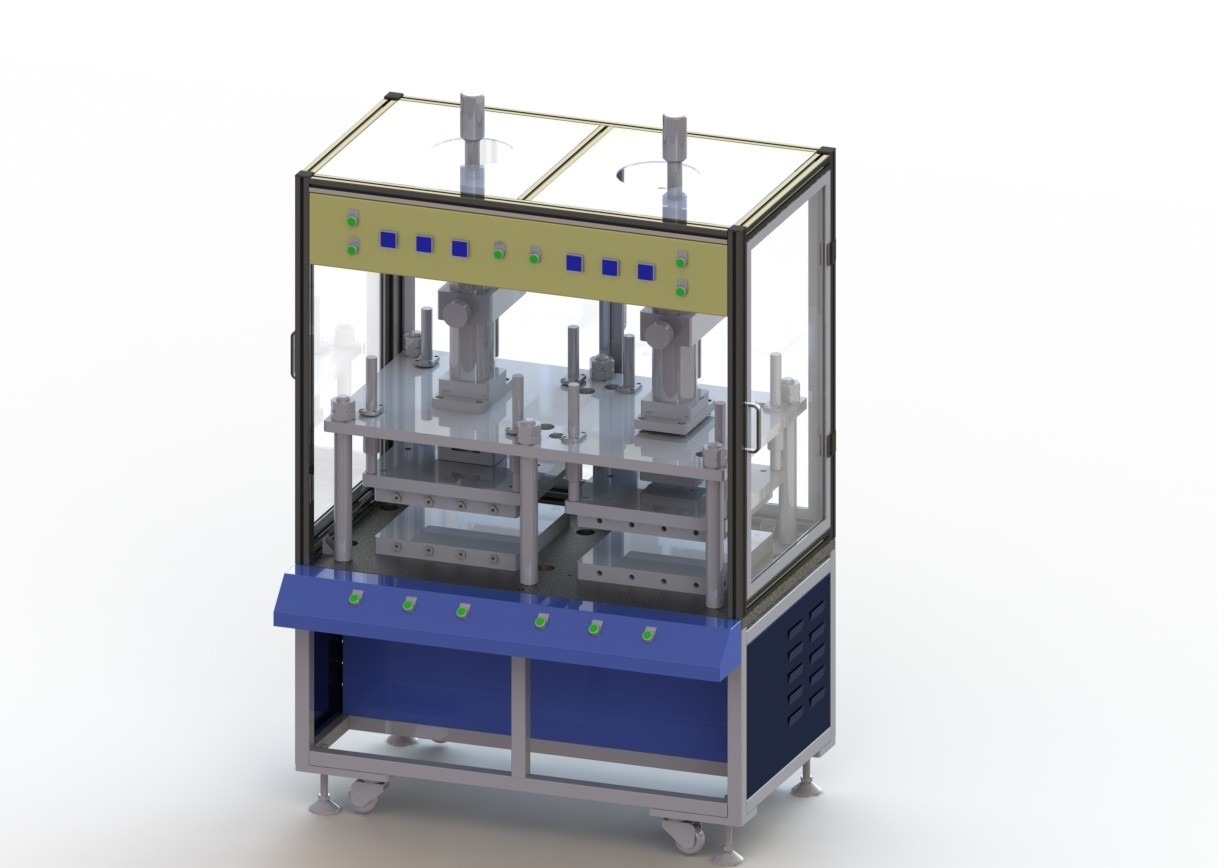

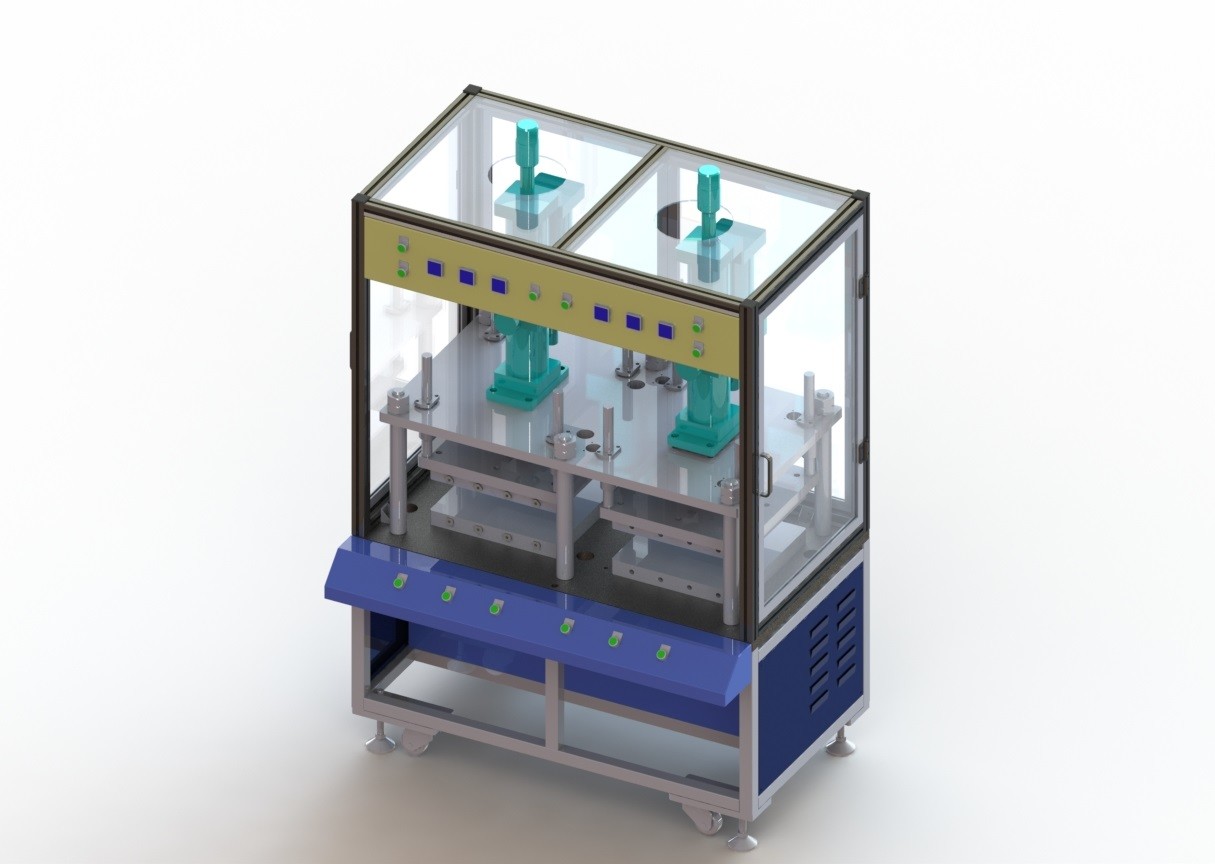

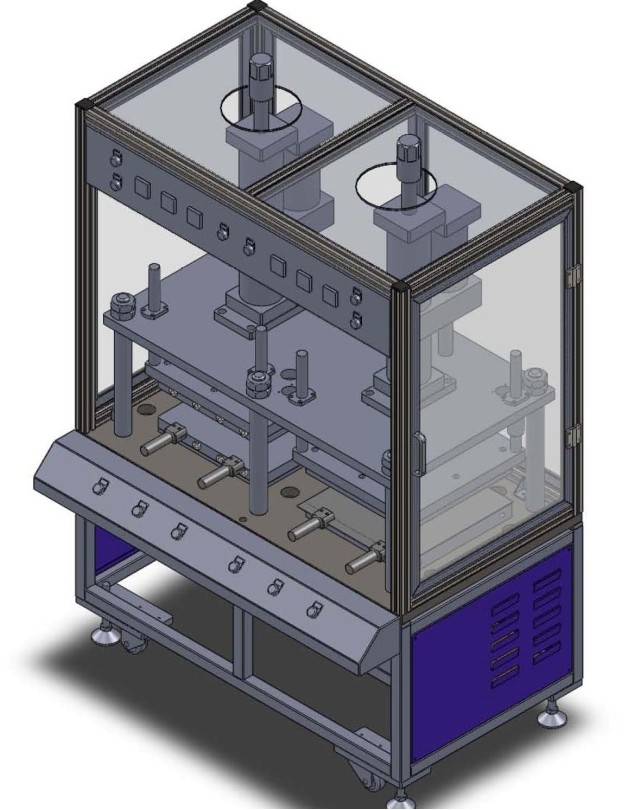

Ausrüstungszusammensetzung

4. Energie mediumPlease das folgende Energiemedium zur Verfügung stellen

Stromversorgung 4,1

1) blitzschnelle Änderung von Spannung AC220V± 10% counterphase

2, Frequenz 50 Hz + 1 Hz

Luft 4,2

1) Druck 0.5mpa 5kgf/cm2

2) Kapazität: 501/min

5. Klima-conditionsThe Gerät kann ohne Sperre unter den folgenden Umweltbedingungen funktionieren.

Operationstemperatur mit 5,1 Temperaturen: Temperatur 5-35℃Storage: 0-40℃

5.2. Feuchtigkeit 30-80% aber keine Kondensation.

5.3. Klimasauberkeit ist nicht niedriger als 100.000;

5,4 dort ist kein Schadgas, Flüssigkeit oder explosives Gas auf dem Standort

Zusammenarbeitsverpflichtung

1. Neues Ausrüstungsversprechen

Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.

2. Vertraulichkeitsverpflichtung

Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.

3. Kundendienstverpflichtung

(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Keine später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;

(2) nachdem die Ausrüstung den Garantiezeitraum geführt hat, wenn es ein Problem gibt, verständigen sich die zwei Parteien und beschäftigen es. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh

(3) während des Garantiezeitraums vereinbarte im Vertrag und die technische Vereinbarung, die von den zwei Parteien, die Firma unterzeichnet wird, stellt eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
