Satz-Fließband der Batterie-18650 48V30AH für elektrisches Fahrrad
1, Hintergrund und Zustände der Projektdurchführung
1,1 Projektdurchführungshintergrund
Partei A benötigt eine verpackende Verdrahtung der elektrischen Fahrradbatterie. Diese Fertigungsstraße ist auf die Produktion des elektrischen Satzes der Lithium-Batterie 48V30AH des Fahrrades 18650 anwendbar. Die Fertigungsstraße hat ungefähr 3 Designer, und die Produktionskapazität kann die Bedingungen des Zusammenbauens mehr als 6.000 bis 6.500 qualifiziert 18650 Zellmodulen in einer Stunde erfüllen. Die Fertigungsstraße ist mit der Produktion von Zellmodulen bis 300*260mm kompatibel.
1,2 Bedingungen für Projektdurchführung
Die Projektdurchführung muss die folgenden Bedingungen treffen:
Die Batteriesatz-Systemversammlungsmaterialien werden von der Kunde Partei A zur Verfügung gestellt;
Die Verpackenverdrahtung der Batterie in die elektrische Stromversorgung zur Verfügung gestellt von der Kunde Partei A, mehr als 10 Kilowatt;
Die verdrahtungsaufnahmen- und -trocknerluftquelle der Batterie Verpackenwird vom Kunden und von der Partei A, über 0.5m3/h. zur Verfügung gestellt.
Umgebungsbedingungen der Partei a Standardbetriebs:
WerkstattGrundelektrostatisches: ≤10 zur Energie von 8;
Antistatische Behandlung der Werkstatt: müssen Sie professionelle antistatische Behandlung, die Ausrüstung tun, die unterschiedlich erdet und elektrostatisches erdet
Staubdichter Grad der Werkstatt: 1 Million (allgemeine Umwelt);
Werkstattumwelt: Temperatur 0~45℃, Feuchtigkeit 20%~60%;
Luftquellanforderungen: Einlassdruck > 0.7MPa, Taupunkttemperatur <5>
Fertigungsstraßestromversorgung: 5es-adrig DREIPHASIGAC380V±10%; Frequenz: 50Hz;
Die ankommende Stromversorgung liefert zuverlässige Erdung;
Bodenzementstärke (Gebrauch von örtlich festgelegten Bolzen): 300mm
Effektive Höhe des Bodens: über 4 Metern
Grundflachheit: 2m±2mm
2. Bereich der Projektdurchführung
2,1 verpackende Verdrahtung der elektrischen Fahrradbatterie, zum der Anforderungen und der Arten der Batteriesätze zu treffen:
2.1.1 Batterie-Satz-Informationen:
2.1.1.1-Batteriepaket-Entwurfsdiagramm
Es gibt kein
2.1.1.2-Batterien
1) Zellart: 18650; Zellengröße: Φ 17,8 | 18,5 Millimeter; Höhe 64.8~65.4 Millimeter;
2) Fütterungsmethode: manuell Last die Zelle in den Zellmateriellen Kasten;
gegenwärtig-tragende Scheiben 2.1.1.3
1) Form der gegenwärtigen Fördermaschine: Niederlassungschipstempeln;
2) Stärke der gegenwärtigen Fördermaschine: 0.15mm bis 0.25mm;
2.1.1.4-Abdeckung auf und ab
1) Maximale Größe: 300mm×400mm
2) Zahl von Zellen: ≤100
2.1.2 Materialbedarf für das elektrisches Fahrradbatterieverpacken und -verdrahtung:
Strichkodeanforderungen 2.1.2.1 materielle:
Barcodeart: zweidimensionaler Code oder eindimensionaler Code;
Der Barcode muss klar und einfach sein zu lesen. Der Barcode wird auf Papier gedruckt und geklebt, und die klebende Position stimmt mit den Bestimmungen der Vereinbarung überein.
2,2 Verpackenverdrahtungsentwurf der elektrischen Fahrradbatterie. Art des Batteriesatzes für Fertigung und Annahme:
2) Modulgewicht: ≤15kg
3) SATZ Gewicht: ≤30kg
4) Gewicht obere und unterere Abdeckungen: ≤30kg

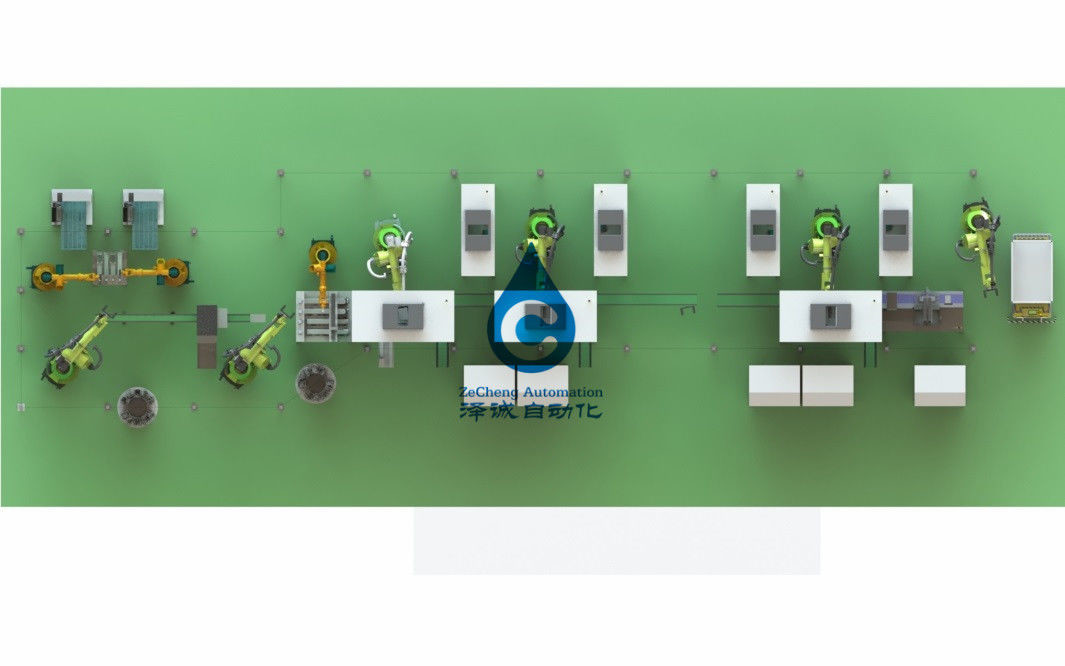

2.4.1 Verpackenverdrahtungsplan der elektrischen Fahrradbatterie:
Die erforderliche Größe der Linie Körper ist L25 m ×W5 m ×H2.5 m
1) Anwendungsbereich:
Modulgröße: L 200 (±20) * W 200 (±20) * H 300 (±20) Millimeter
Packmaß: L 200 (±20) * W 200 (±20) * H 300 (±20) Millimeter
Satzgewicht: W: 30Kg
2) Entwurfskapazität: 500 Sätze des Entwurfs werden jeden Tag produziert
Anmerkung: Produktions-Leistungsfähigkeit des Führerstands hängt von der Personalleistungsfähigkeit und von der Stationspersonalverteilung ab.
3) Flächengröße: L25000mm*W5000mm*H2500mm
Anmerkung: 1. Diese Flächengröße umfasst, Ausrüstungsplatzierungsbereich aber umfasst nicht Personal. Materielle Durchgangsmaße.
2. Das Istmaß der Linie Körper ist abhängig von dem Entwurf
4) Betreiberkonfiguration: über 3 Menschen
5) Die erste Durchlaufrate von Ausrüstungsprodukten: ≥99% (Anmerkung: die Defekte, die durch anormale Materialien und Störung von Betreibern, entsprechend dem Standardverfahren zu funktionieren verursacht werden, sind nicht enthalten)
6) Produktionsrate: 98% (Anmerkung: einzige anormale Ausrüstung selbst ist eingeschlossen)
7) Leistungsbedarf: Fertigungsstraßestromversorgung: 5es-adrig DREIPHASIGAC380V±10%; Frequenz: 50Hz; Die ankommende Stromversorgung liefert zuverlässige Erdung;
8) Energierate: 15KW (nicht einschließlich Testgerät)
9) Luftquelle: Luftdruck: über 0.7Mpa Auspuffkapazität: 20L/min
FAQ
Q1: Sind Sie Fabrik oder Handelsgesellschaft?
: Wir sind Fabrik, mit unserem R&D-Team, Produktionsabteilung, vom BatterieSchweißgerät, usw.-Entwurf, Zeichnung, Prozess, Versammlung, Kommission und abschließendes Paket und Verschiffen.
Q2: Nehmen Sie Kundenbezogenheit an?
A2: JA. wir nehmen kundengebundene Maschine an. unser starker R&D mit reicher Erfahrung 10+year kann Kundenbezogenheit tun.
Q3: Über Preis?
A3: Preis ist verkäuflich. Er kann entsprechend jeder internen Konfiguration der schweißenden oder sortierenden Maschine der Batterie und auch Ihrer Auftragsquantität geändert werden.
