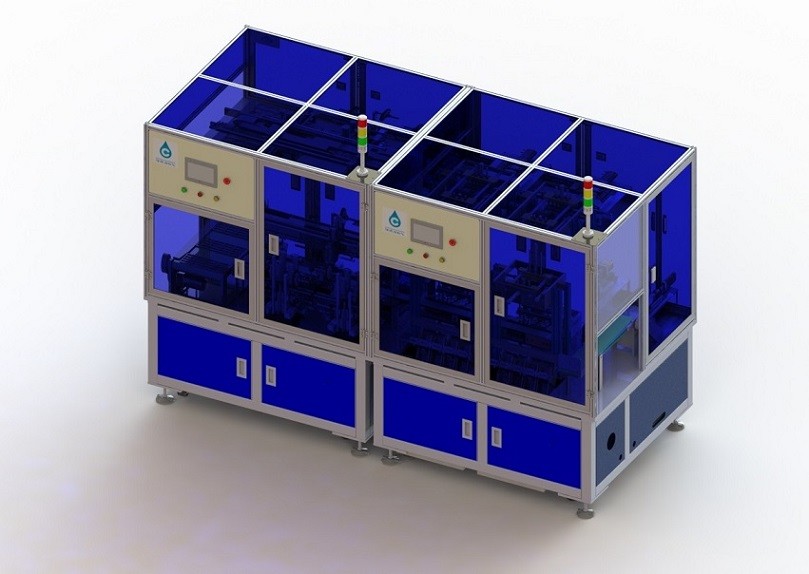

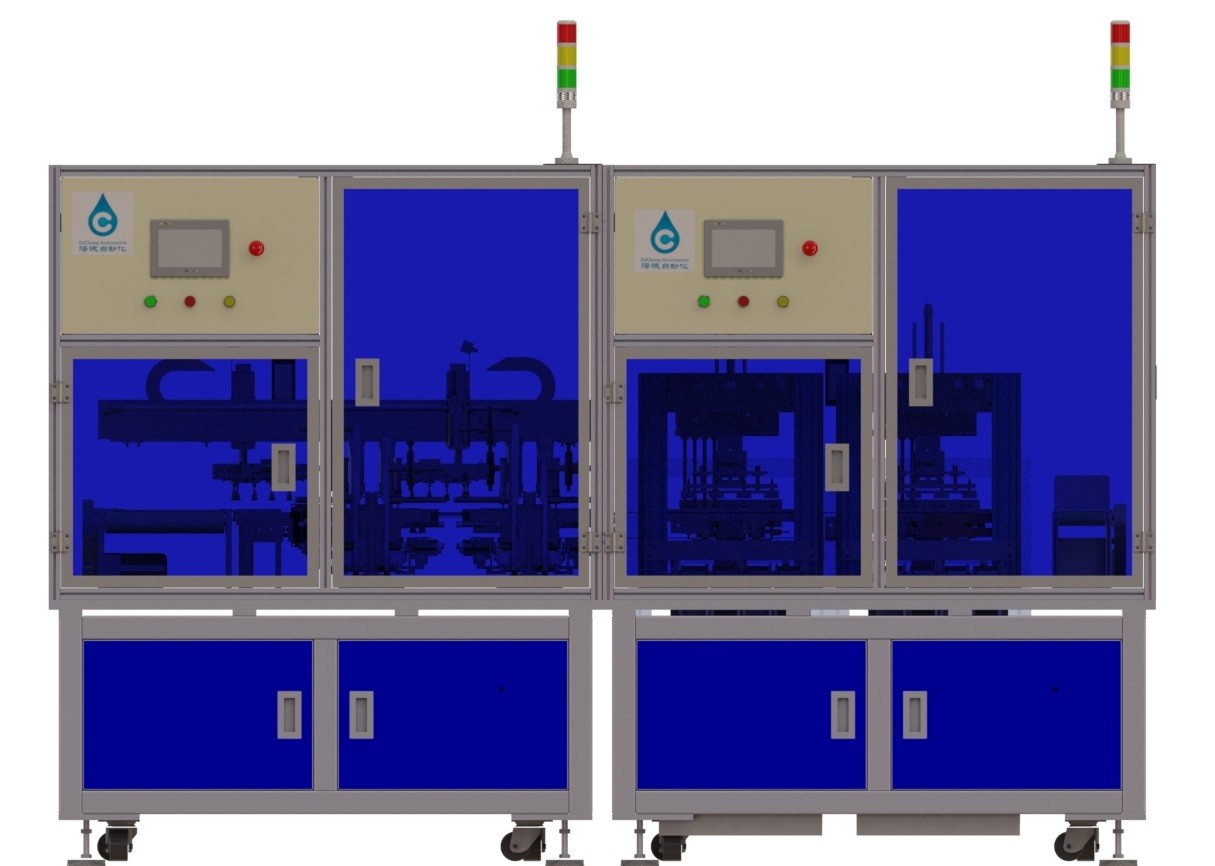

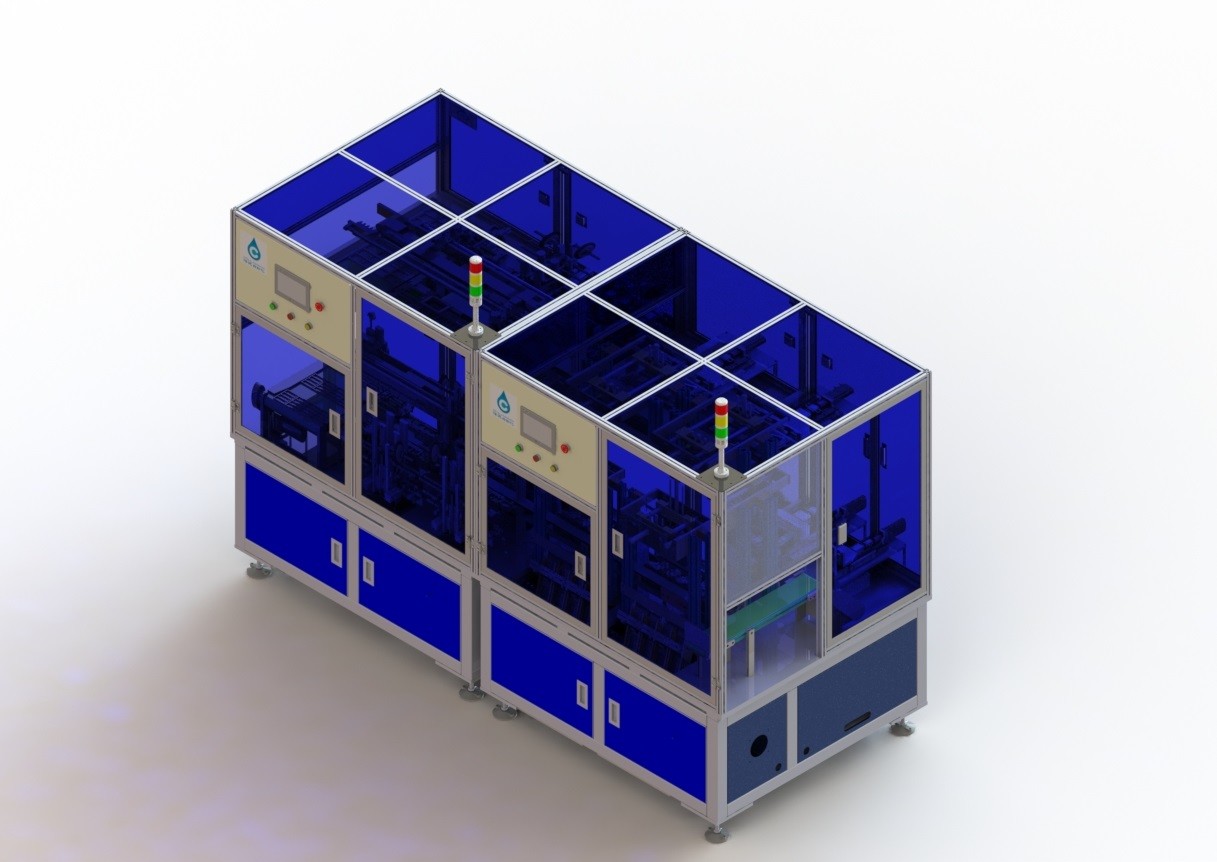

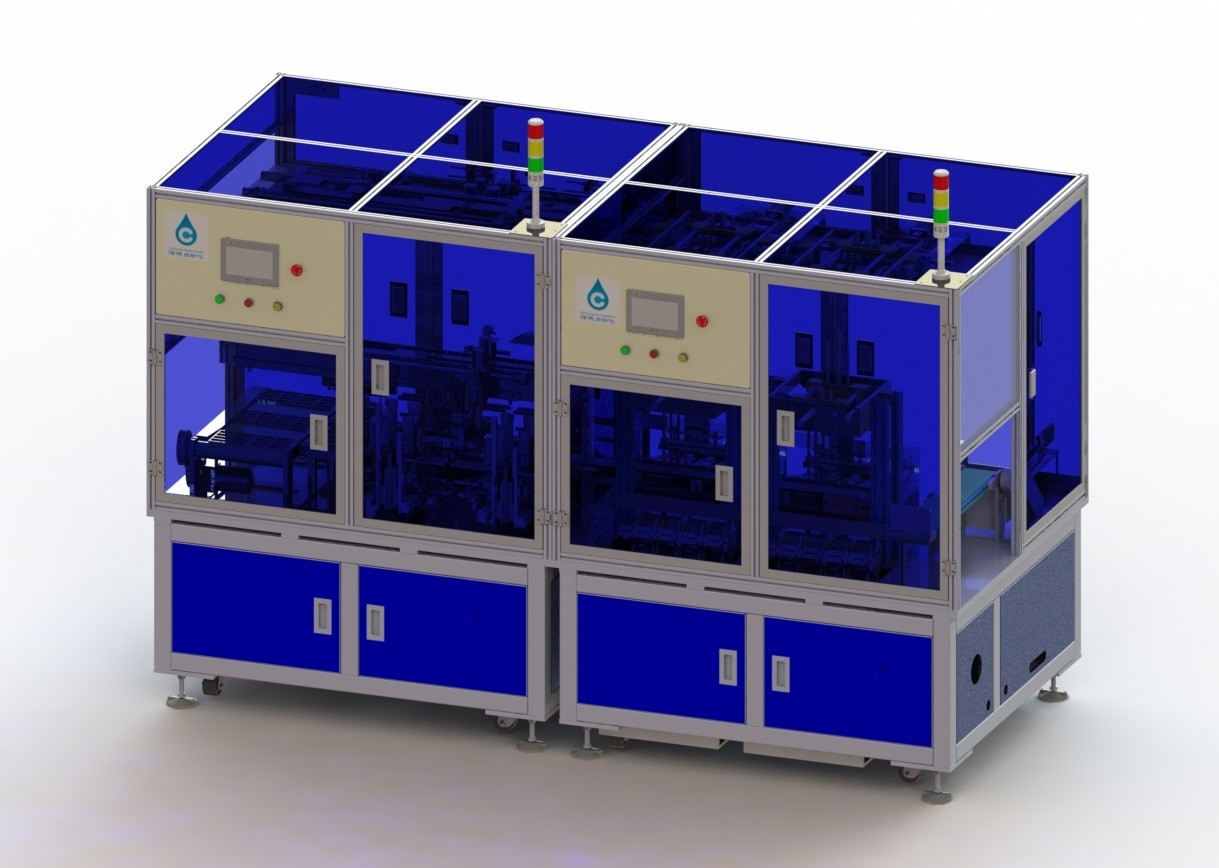

Hochgeschwindigkeitsbatterie-Herstellungs-Ausrüstungs-Quadrat-Batterie-Zellendstück-Aufkleber in Shell

Quadratischer Lithium-Batterie-Zellendstückhochgeschwindigkeitsaufkleber in die Oberteilmaschine

1. Entwurfsanforderungen

1.1. Anwendbare Wirbelmaschinengröße: Breite: 30 | 70mm; Höhe: 36 | 80mm, Stärke: 3,0 | 10mm. 1,2. Die Länge des klebenden Papiers auf den linken und rechten Seiten, nachdem der Rollenkern geklebt ist, ist L4: 0,2 | 1mm 1,3. Die zwei Seiten der Spule sind symmetrisch, und der absolute Unterschied ist 0 | 3mm. 1,4. Das Membranpapier kann nicht zum Rollenkern ausfallen, nachdem der Rollenkern (die Membranpapierbiegungen zum Innere des Rollenkernes, ohne die Membran herauszustellen) 1,5 geklebt ist. Der Polschuh und die Membran werden nicht beschädigt, nachdem der Rollenkern geklebt ist. 1,6 wenn das Oberteil eingetragen ist, gibt es eine Führernut zwischen dem Spulenkern und dem Oberteilmund 1,7. Positive und negative Ohren des Spulenkernes verbiegen nicht während des Prozesses des Haftens des unteren Klebers und des Eintragens des Oberteils. 1,8. Der Winkel zwischen dem Spulenkern und der Seite des Oberteils, nachdem er das Oberteil eingetragen hat, ist ≤ 50 1,9 der Abstand zwischen dem umwickelnden Kern und der inneren Wand der Oberteilunterseite, nachdem dem Eintragen des Oberteils, erfordert L3: 0.5±0.2mm; 1,10. Der Abstand zwischen dem Spulenkern und den zwei Rändern des Oberteils L1 und L2 erfordert: ≥0.1mm 1,11, der Unterschied zwischen dem Spulenkern und dem Rand des Oberteils 1,12 nach dem Spulenkern trägt das Oberteil ein, kann es den Abstand zwischen der Belichtung des negativen Elektrodenohrs und dem Oberteilmund automatisch prüfen und bestimmt O.K. oder NG (es gibt keine Anforderung in dieser Testzeichnung darüber hinaus wegen des Längenfehlers der gelieferten Materialien des polaren Ohrs, ist dieses, das durch ob? entschlossen ist), 1,13. Produktionsqualifikations-Rate ≥ 99,8% 1,14. Produktionsertrag ≥ 95% und Produktions-Leistungsfähigkeit ≥40PPM 1,15. Die Operationszeit des zugeschalteten Modells sollte 30min nicht übersteigen
