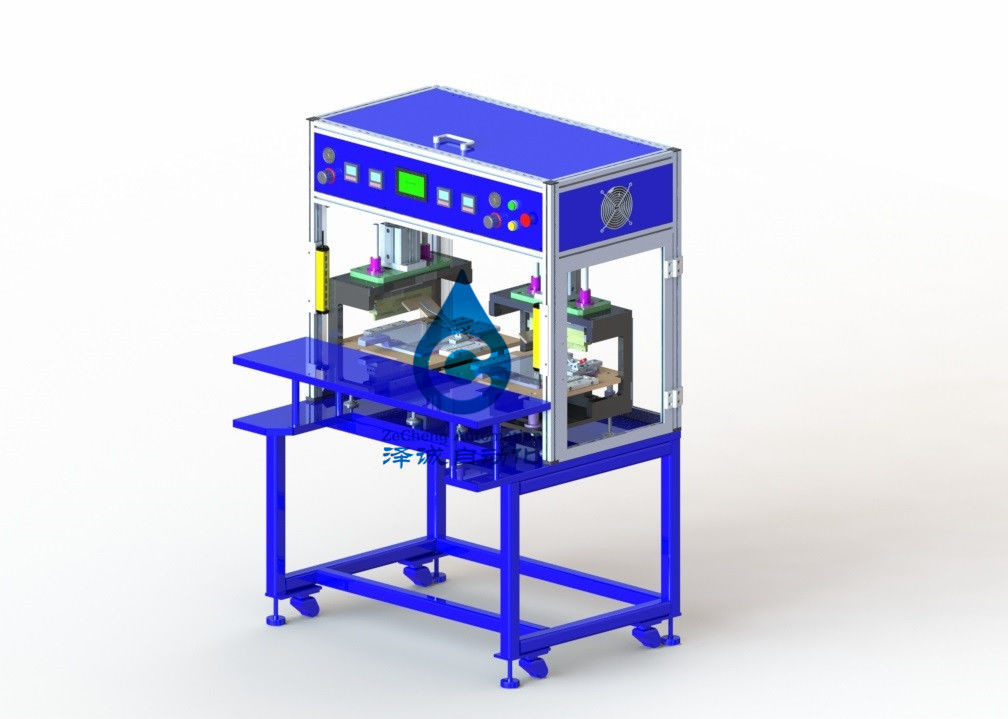

Batterie-versiegelnde Ausrüstung der AC220V-Batterie-Produktionsmaschine-1.5KW
Polymer-Lithium-Eisen-Phosphatbatterie-Oberflächenabdichtungs-Maschine ZCB04A halbautomatische
1. Produkteinführung: Die Ausrüstung wird hauptsächlich für das Verpacken der Spitze und der Seite der flexiblen Lithium-Batterie benutzt.
Das geschweißte elektrische Kernpaket und der gelochte und geschnittene Aluminiumplastikfilm werden zusammengebaut, um die Handbuchpositionierung des Kernpakets in das Oberteil zu verwirklichen und es manuell in die gekennzeichnete Station der Ausrüstung setzen. Die Ausrüstung wird automatisch an der Spitze, an der Seite und an der Unterseite der Ausrüstung verpackt, und die fertige Batterie ist Ertrag.
2, Arbeitsprinzip: durch das Widerstandswärmerohr zum Kopf (kupfern), der Gebrauch von Wärmeleitungseffekt auf das Lithium-Batterie-Verpackungsmaterial (Aluminiumplastikfilm), unter der Aktion eines bestimmten Drucks, damit es weiche Heizung nah an dem schmelzenden Zustand wird, zum der Kompression und der Fusion abzuschließen.
Und ersetzen Sie nicht die Form, um die Spitzendichtung und Seitendichtung zu erzielen.
3. Hauptmerkmale:
1. Einzigartiger Sicherheitsschutz, AntiDauerwelleentwurf, die Temperatur der oberen und untereren Dauerwelle können durch den Temperaturbegrenzerplattenknopf und den gegenwärtigen Temperaturwert justiert werden;
2. Der Kopf wird vom kupfernen Material hergestellt, das guten Wärmeübertragungseffekt hat, Leistungsaufnahme spart, Arbeits-Leistungsfähigkeit verbessert und die Energie spart, die mit ähnlichen Produkten verglichen wird;
3. Der Druck des oberen und untereren Kopfes kann durch den Druckregler justiert werden, um die Bedingungen von verschiedenen Prozessparametern zu erfüllen;
4. Der obere und unterere Kopf werden angetrieben durch Zylinder und durch zwei lineare Führungsbuchsen geführt. Die obere und unterere Bewegung ist flexibel und die Anleitung ist genau, den Parallelismus des Produktes sicherzustellen, nachdem sie versiegelt hat;
5. Anwendbar auf Batterien von verschiedenen Spezifikationen und einfach zu justieren, von keinem Bedarf, den Kopf zu justieren und zu ersetzen;
6. Aluminiumprofilrahmen, schöner Auftritt;
Blech nimmt dreidimensionalen geometrischen Entwurf an, einfach und schön;
7. Kleine externe Größe, sogar und glattes versiegelndes Kennzeichen, schöner Auftritt der Dichtkante;
8. See bezog sich technische Zeichnungen für Verpackenparameter.
9. Das Gerät kann Spitzen-, unteres und Seitenpaket der Art eine Batterie auf der gleichen Seite des Pfostenohrs verwirklichen.
10. Das Gerät ist mit dem Seitenohr und Seitenpaket der Bbatterie kompatibel.
4. Verwendung
Wenn der Temperaturparameter den Sollwert erreicht, setzt die Handzelle die Dichtkante der Zelle unter den Kopf in die positive Dichtkanteposition, beginnt der Fußschalter, und der Zylinder fährt den oberen Hitzkopf, um zu drücken und einzukapseln, und der Aluminiumplastikfilm wird, nah an dem flüssigen Zustand erhitzt und erwichen. Die heiße Dichtung und die Kräuselungsaktion werden abgeschlossen, und die Zelle wird manuell herausgenommen.
5. Technische Parameter
1. Anwendbare Spezifikationen: Seitendichtung ≤500mm, Spitzendichtung 500mm (einschließlich Luftsack).
2. Kopflänge: 520mm.
3. Dichtungsbreite: Standard 5mm (3 | 10mm optional).
4. Randstärke: 0,15 | 0.3mm (abhängig von der Stärke des Aluminiumplastikfilmes).
5. Heißsiegeln von Temperatur: 0 | 250℃ (freie Einstellung der Temperatur).
6. Temperaturüberwachungsgenauigkeit: ± 2℃.
7. Verpackenzeit: Standard-2S-3S (justierbar von 0-99s).
8. Maximaler Hauptdruck: 3000N
9. Der Parallelismus der oberen und untereren kupfernen Forminstallation stellt kein helles Getriebe sicher.
10. Ausgerüstet mit Schutzgerät, um zu verhindern verbrennen heiße.
11. Die Ausrüstung hat Funktionen des automatischen und Handbetriebs.
12. Die Ausrüstung ist einfach, die kupferne Form zu säubern und zu ersetzen.
13. Druckluft: 5 | 8kg/cm2
14. Luftdruck-Arbeitsgeschwindigkeit: ≥400 Zeiten/Stunde
15. Stromversorgung: AC220V/50Hz
16. Energie: 1.5KW
17. Außenmaß: L800x W800x H1900mm
18. Ausrüstungsgewicht: 500Kg
6. Ausrüstungszusammensetzung
* mechanische Teile: oberer Hauptmechanismus, oberer KopfArbeitsbühnemechanismus, unterer Hauptmechanismus, großer Plattenplattformmechanismus, Rahmenmechanismus, etc.;
* elektrische und Standardteile:
1. Zylinder: AIRTAC/SMC
2. Pneumatische Komponenten: AIRTAC/SMC
3. Zeitstaffel: Omron
4. Thermostat: Omron
5. PLC: Panasonic
7. Wartungsmethoden und -vorkehrungen
1. Wischen Sie die Spitzen- und unteren Titel regelmäßig ab, um sie sauber zu halten.
2. Schmieren Sie die beweglichen Teile der Ballsäulenführungsbuchse, um reibungsfreie Bewegung zu halten.
3. Wenn Sie nicht für eine lange Zeit verwendet werden, wischen Sie die Oberfläche der beweglichen Teile des sauberen Mechanismus und die Oberfläche mit Rostschutzöl für Schutz zu spritzen ab.
4. Regelmäßig Kontrolle die Schrauben, Nüsse, Stifte und andere Befestiger in allen Teilen der Maschine, zum von Lockerheit zu verhindern und von Qualitätsunfällen und von persönlichen Unfällen zu verhindern
