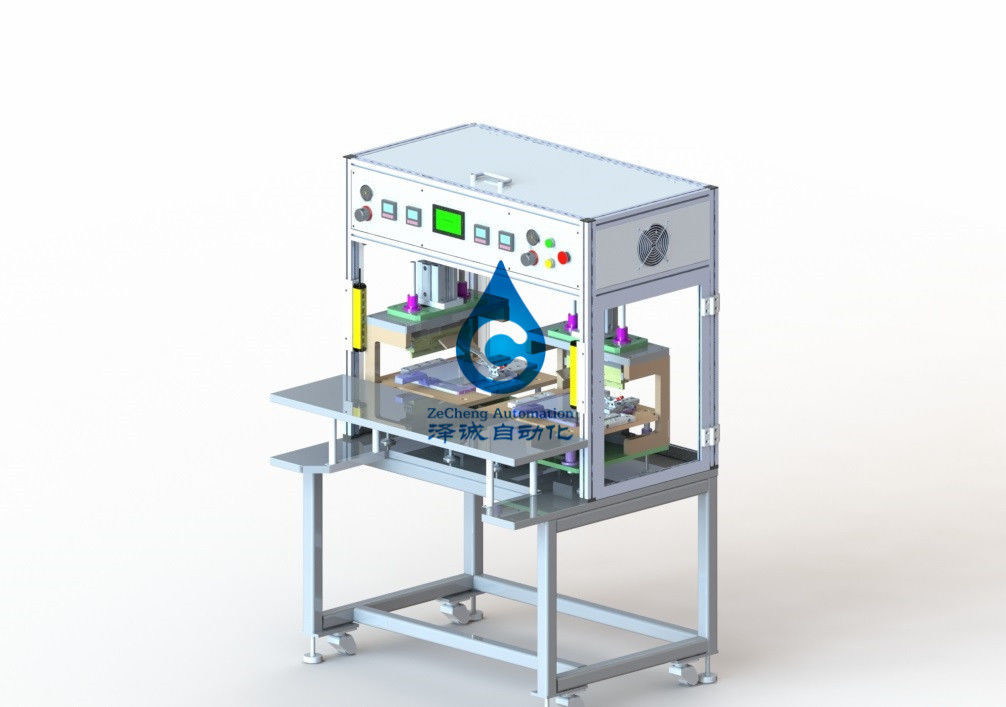

Halb automatische Batterie-Produktions-Ausrüstungs-Phosphatbatterie-Oberflächenabdichtungs-Maschine
Polymer-Lithium-Eisen-Phosphatbatterie-Oberflächenabdichtungs-Maschine ZCB04A halbautomatische
1. Produkteinführung: Die Ausrüstung wird hauptsächlich für das Verpacken der Spitze und der Seite der flexiblen Lithium-Batterie benutzt.
Das geschweißte elektrische Kernpaket und der gelochte und geschnittene Aluminiumplastikfilm werden zusammengebaut, um die Handbuchpositionierung des Kernpakets in das Oberteil zu verwirklichen und es manuell in die gekennzeichnete Station der Ausrüstung setzen. Die Ausrüstung wird automatisch an der Spitze, an der Seite und an der Unterseite der Ausrüstung verpackt, und die fertige Batterie ist Ertrag.
2, Arbeitsprinzip: durch das Widerstandswärmerohr zum Kopf (kupfern), der Gebrauch von Wärmeleitungseffekt auf das Lithium-Batterie-Verpackungsmaterial (Aluminiumplastikfilm), unter der Aktion eines bestimmten Drucks, damit es weiche Heizung nah an dem schmelzenden Zustand wird, zum der Kompression und der Fusion abzuschließen.
Und ersetzen Sie nicht die Form, um die Spitzendichtung und Seitendichtung zu erzielen.
3. Hauptmerkmale:
1. Einzigartiger Sicherheitsschutz, AntiDauerwelleentwurf, die Temperatur der oberen und untereren Dauerwelle können durch den Temperaturbegrenzerplattenknopf und den gegenwärtigen Temperaturwert justiert werden;
2. Anwendbar auf Batterien von verschiedenen Spezifikationen und einfach zu justieren, von keinem Bedarf, den Kopf zu justieren und zu ersetzen;
3. Aluminiumprofilrahmen, schöner Auftritt;
Blech nimmt dreidimensionalen geometrischen Entwurf an, einfach und schön;
4. Kleine externe Größe, sogar und glattes versiegelndes Kennzeichen, schöner Auftritt der Dichtkante;
5. See bezog sich technische Zeichnungen für Verpackenparameter.
6. Das Gerät kann Spitzen-, unteres und Seitenpaket der Art eine Batterie auf der gleichen Seite des Pfostenohrs verwirklichen.
4. Verwendung
Wenn der Temperaturparameter den Sollwert erreicht, setzt die Handzelle die Dichtkante der Zelle unter den Kopf in die positive Dichtkanteposition, beginnt der Fußschalter, und der Zylinder fährt den oberen Hitzkopf, um zu drücken und einzukapseln, und der Aluminiumplastikfilm wird, nah an dem flüssigen Zustand erhitzt und erwichen. Die heiße Dichtung und die Kräuselungsaktion werden abgeschlossen, und die Zelle wird manuell herausgenommen.
5. Technische Parameter
1. Anwendbare Spezifikationen: Seitendichtung ≤500mm, Spitzendichtung 500mm (einschließlich Luftsack).
2. Kopflänge: 520mm.
3. Dichtungsbreite: Standard 5mm (3 | 10mm optional).
4. Randstärke: 0,15 | 0.3mm (abhängig von der Stärke des Aluminiumplastikfilmes).
5. Heißsiegeln von Temperatur: 0 | 250℃ (freie Einstellung der Temperatur).
6. Temperaturüberwachungsgenauigkeit: ± 2℃.
7. Verpackenzeit: Standard-2S-3S (justierbar von 0-99s).
8. Maximaler Hauptdruck: 3000N
9. Der Parallelismus der oberen und untereren kupfernen Forminstallation stellt kein helles Getriebe sicher.
10. Ausgerüstet mit Schutzgerät, um zu verhindern verbrennen heiße.
11. Die Ausrüstung hat Funktionen des automatischen und Handbetriebs.
12. Die Ausrüstung ist einfach, die kupferne Form zu säubern und zu ersetzen.
13. Druckluft: 5 | 8kg/cm2
14. Luftdruck-Arbeitsgeschwindigkeit: ≥400 Zeiten/Stunde
15. Stromversorgung: AC220V/50Hz
16. Ausrüstungsgewicht: 500Kg
6. Ausrüstungszusammensetzung
* mechanische Teile: oberer Hauptmechanismus, oberer KopfArbeitsbühnemechanismus, unterer Hauptmechanismus, großer Plattenplattformmechanismus, Rahmenmechanismus, etc.;
* elektrische und Standardteile:
1. Zylinder: AIRTAC/SMC
2. Pneumatische Komponenten: AIRTAC/SMC
3. Zeitstaffel: Omron
4. Thermostat: Omron
5. PLC: Panasonic
7, Regeln des sicheren Betriebs
1. Es wird ausschließlich verboten, um die Hand oder andere Teile auf den Kopf, den beweglichen Teil der Ballführer-Spaltenführungsbuchse oder den arbeitenden gefährlichen Bereich während der Operation zu verlängern, um Personenschaden zu verursachen. Zwei oder mehr Leuten werden nicht erlaubt, während der Operation zu funktionieren, um Unfallverletzung zu vermeiden.
(Mit einer Sicherheitsabdeckung, lassen Sie alle beweglichen Teile im Innere der Abdeckung persönliche Sicherheit sicherstellen)
2. Fremde Techniker und gekennzeichnetes Personal bauen nicht auseinander und prüfen die Ausrüstung nach Belieben aus.
3. Bauen Sie Stromkreiskomponenten nicht ohne Erlaubnis auseinander.
8, Qualitätssicherung und Kundendienst
1. Lebenszeitwartung, einjährige Garantie.
2. Nachdem der Verfall des Garantiezeitraums, der Verkäufer nur Arbeitsstunden und Beförderungsentgelte für die Wartung der Ausrüstung erhebt. Der Verkäufer erhebt nur Kostengebühren für den Ersatz und den Kauf von in Verbindung stehenden Teilen der Ausrüstung.
