Li Ion Battery Manufacturing Equipment Hot-Presse-Stations-Gerade
Überblick mit 2.1.1 Funktionen

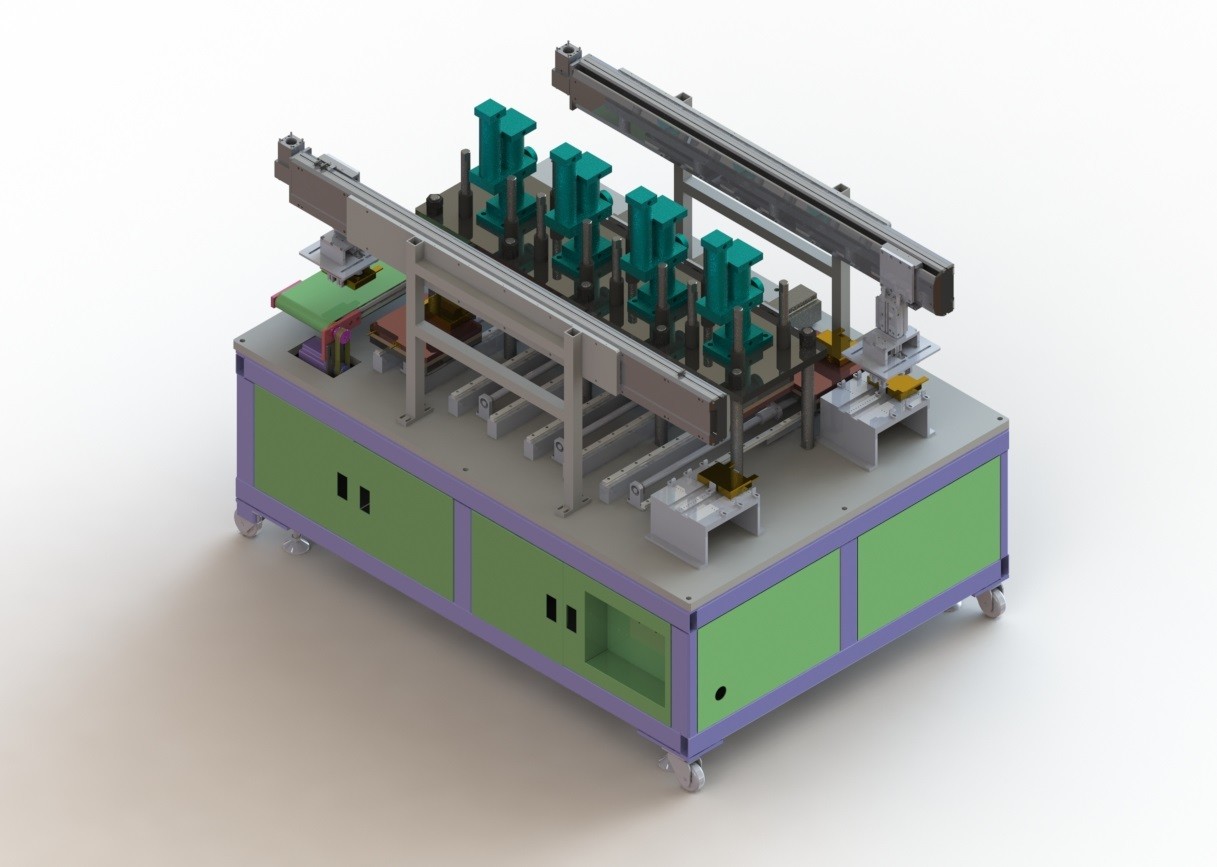

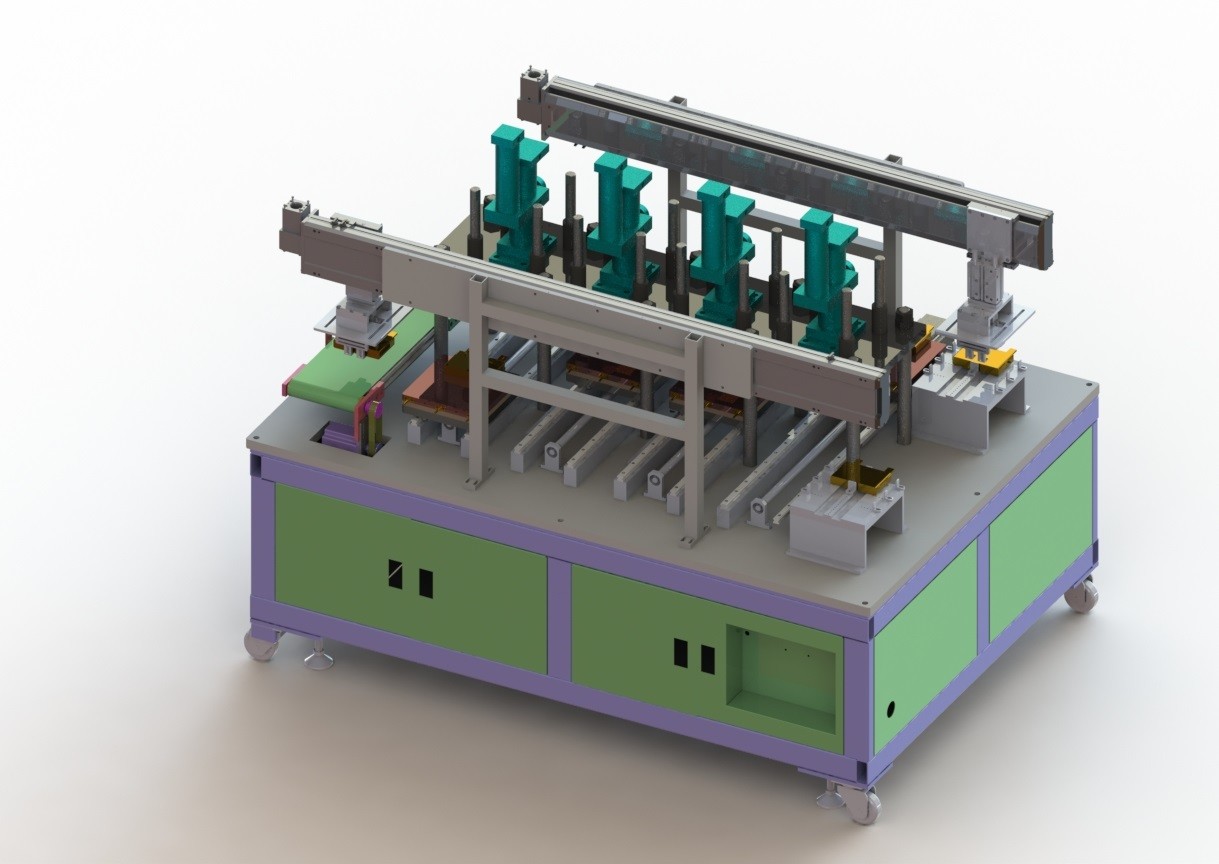

Die heiße Pressmaschine nimmt Geradeart mit 4 Stationen an, hauptsächlich einschließlich die mechanische einziehende und entladende Hand, automatisches heißes drückend, Hallotopftest und andere Funktionen. Der Sensor an Ort und Stelle ermittelt der Batteriezelle oben heben, nachdem das Produkt existiert, und die Laminierungszelle wird manuell in die Station heißen Drückens ergriffen und gesetzt. Das heiße Drücken dauert entsprechend der gesetzten Zeit, und der Hallotopftest wird durchgeführt, nachdem das heiße Drücken fertig ist. Beziehen Sie sich den auf Planplan, wie folgt:
Einleitung 2.1.3 von Hauptfunktionen
1) einlagige Logistiklinie wird für die Fütterung benutzt: lamellierende Maschine setzt automatisch eine einzelne Batterie in eine Logistikspannvorrichtung, und der Aufladungsverpflanzungsmanipulator ergreift die Batterie und setzt sie in einen heißen drückenden Mechanismus;
2) heißer drückender Mechanismus: elektrische Zelldruckheizung;
A) heißes Drücken: heißes Drücken ohne Palette;
B) Parallelismus zwischen den oberen und untereren drückenden Platten: ≤±0.05mm;
C) bei dem heißen Drücken hat es die Funktion der Temperaturanpassung. Die Temperatur heißen Drückens kann innerhalb des Bereiches der normalen Temperatur auf 130℃ justiert werden. Die Anpassungspräzision ist 1℃, und der offensichtliche Temperaturfehler ist ≤1℃. Im Dauerbetriebprozeß wird die heiße Drucktemperatur innerhalb ±3℃ gesteuert;
D) wenn die Zeit heißen Drückens stepless und von 0 zu 60s justierbar ist, ist die Zeitgenauigkeit innerhalb ±1%;
E) Vorheizen von Temperaturanstiegzeit: die Zeit, als die Oberflächentemperaturanstiege der drückenden Platte von Raumtemperatur zu 130℃ ≤30Min ist;
F) der Zelldruck kann innerhalb des Bereiches 3000-5000kgf justiert werden. Während des Dauerbetriebs ist die Kraftabweichung jeder Zelle innerhalb ±0.5%;
G) Antistockbatteriebehandlung für drückende Platte: Antistockbatteriebehandlung wird für drückende Platte in Verbindung mit bloßer Batterie angefordert. Während des Prozesses heißen Drückens gibt es keinen Schaden oder Falte auf der Oberfläche der Batterie;
3) Hallotopftest: führen Sie den Hallotopftest unter Druck während des Prozesses heißen Drückens durch.
A) Prüfspannung 0 | 1000V justierbar, 0 | 1000V justierbar, Spannungsgenauigkeit 1V, Durchsickernstrombereich 0 | 10mA, gegenwärtige Genauigkeit 1mA, Testzeit 0 | 999s justierbar;
B) der gegenwärtige Wert und der Spannungswert können zurück zu dem PLC-System gleichzeitig eingezogen werden, um die Genauigkeit des Kurzschlussurteils sicherzustellen. Die Ausrüstung hat die Unterscheidungsfunktion von NG und von O.K.;
C) nach dem Kurzschlusstest setzt der Entladungsmanipulator die unqualifizierten Produkte in den überschüssigen Bereich für manuelle Behandlung, und die qualifizierten Produkte werden in die folgende Logistiklinie gesetzt;
| NEIN. | Name | Quantität | Einheit | Anmerkungen |
| 1 | Rahmen Und Abdeckung | 1 | stellen Sie ein | |
| 2 | Oberer heißer Pressemechanismus | 4 | stellen Sie ein | |
| 3 | Auf und ab Lastsmechanismus | 2 | stellen Sie ein | |
| 4 | Heiß drücken Sie herunter, um die Komponente zu bewegen | 4 | stellen Sie ein | |
| 5 | Fördererlinie | 2 | stellen Sie ein | |
| 6 | Elektrisches Kontrollsystem | 1 | stellen Sie ein |
1) Gesamtleistung: ≤50KW;
2) Stromversorgung: AC380 V±10% 50HZ, 5es-adrig dreiphasigsystem;
3) Druckluft: Druck ≥ 0.5mpa, Fluss ≥12m /h;
4) Ausrüstungsgewicht: ≤ 2,0 Tonnen. Grundlast: 650kg/㎡;
5) Gesamtgröße: (Länge) 2000* (Breite) 1400* (Höhe) 2200; (als nur Referenz, spezifisch in der Art);
6) Auftrittfarbe: nach Ansicht des Brettes der Partei a Farb;
7) Ausrüstungs-Leistungsfähigkeit: 5PPM (Selbsttätigkeits-Leistungsfähigkeit der Ausrüstung, ausschließlich anderer Faktoren);
8) die bewegliche Rate von Ausrüstung ≥ 99%;
9) Produktausbeute ≥ 98%;
3. Elektrisches Kontrollsystem
1) das Positionierungsmodul und IOModulsteuerung die Bewegung der Maschinenwelle und -zylinders. Das System wird mit Antilangsamkeitsfunktion ausgerüstet, um den Ausrüstungsschaden zu verringern, der durch Personal misoperation verursacht wird.
2) das Modul der seriellen Schnittstelle der Gerätreserven und Ethernet-Modulschnittstelle, sammelt die Informationen, die durch das Gerät und die Reserven die Funktion von anschließenden aufwärts und abwärts gerichteten Geräten benötigt werden
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Keine später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nachdem die Ausrüstung den Garantiezeitraum geführt hat, wenn es ein Problem gibt, verständigen sich die zwei Parteien und beschäftigen es. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. En
(3) während des Garantiezeitraums vereinbarte im Vertrag und die technische Vereinbarung, die von den zwei Parteien, die Firma unterzeichnet wird, stellt eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
