Drei Schicht-intelligentes backendes Vakuum Oven Single Door
1. Funktionsbeschreibung: Der Ofen zc-zd3 hat einen inneren Edelstahl, und jedes Studio arbeitet unabhängig. Die Heizungs-, Staubsaugen und Belüftungsarbeit in einem automatischen Zirkulationsmodus. Die Zeit jedes Arbeitsabschnitts wird durch Touch Screen eingestellt. Der Ofen nimmt PLC-Kontrollsystem, Touch Screen Operation, Explosionsheizung, Wärmeableitung an. Die Anwärmdauer ist kurz, die Wärmeableitungszeit ist schnell, der Druckbewahrungseffekt ist gut. Heizmethoden: Wärmestrahlung, Wärmeleitung, Wärmeaustausch, Konvektion
2, Prozessbeispiel: (Atmungsart: Luft-Luft - Luft… vollständig herum)
Durch die Einstellung der Ofenheizung, der Anwärmdauer/der Temperatur, pumpenden Vakuums, der trockenen Luft und anderer Parameter des durch Touch Screen, schließt der PLC automatisch die folgenden Funktionen ab: Vakuumpumpendes → stehendes → trockene Luft füllendes → Vakuumpumpendes → stehendes → Füllen trockener Luft (wiederholter Zyklus); Übertemperatur- und Ultraschallwarnungssystem kann die Heizfläche automatisch trennen. Der Operationsprozeß kann entsprechend den tatsächlichen Anforderungen des Kunden eingestellt werden
Struktur 3.Oven:
1) die Ausrüstung ist kompakt und in der Struktur angemessen, schön dem Aussehen nach und besetzt wenig Raum.
2) die Ausrüstung ist einfach zu benützen, wird keine Berufsausbildung angefordert, und Arbeitskräfte können sie leicht beherrschen.
3) Die Ausrüstung nimmt Textregelventil an, das pumpende Vakuum und Stickstofffüllung, die hohe Leistungsfähigkeit hat, rettet Personal und liefert gute Produktleistung.
4) die Ausrüstung wird in die oberen, mittleren und untereren drei Schichten, 3mm starke Zwischenlage Edelstahls 304, starke Korrosionsbeständigkeit, einzelne Steuerung der einzelnen Tür unterteilt, ohne sich zu beeinflussen.
5) das Gerät wird mit beweglicher allgemeinhingießmaschine ausgerüstet, die leicht bewegt werden kann, wenn das Gerät verschoben wird.
6) die Ausrüstung nimmt der Heizungsrohrspule des Edelstahls 304 innere Heizungsart an, die Temperaturüberwachung ist einheitlich, die Ausrüstung ist gewesen 80℃, 100℃, 120℃ und andere TemperaturMesspunkte, die Temperatur vor der Fabrik zu überwachen, damit die Temperatur jeder Ausrüstung in der unterschiedlichen Zeit, einheitlich zu sein.
technische Parameter 4.Equipment:
1) Ofentemperatur: Raumtemperatur | 150℃ (kann eingestellt werden).
2) Gesamtausmasse des Ofens: 1280 x 1140 x 1900 Millimeter
3) Behälterspezifikation: × 660 (Breite) ×750 (Tiefe) 330 (Höhe) Millimeter.
4) Funktionsspannung: 380V/AC, einzelne Kastenstrangregulierung.
5) Gesamtleistung des Ofens: 8KW.
6) Behältertemperaturfehler: ±2℃ (keine Last).
7) Anwärmdauer: 1 Stunde für Temperaturstabilisierung des Nullastkernes.
8) Oberflächentemperatur: wenn die Ausrüstung an 120℃ funktioniert, das Oberflächen-≤40℃.
9) Hauptheizungstemperaturüberwachung: Anzeigentemperaturfehler innerhalb 1℃.
10) Heizungs- Steuerung der Hauptheizung: bei der Heizung, wird der Sicherheitsschalter auf 150℃ eingestellt.
11) überprüfen Sie die Temperatureinheitlichkeit bei 8 Punkten innerhalb des Behälters, bevor die Ausrüstung die Fabrik verlässt, und die Behälter- und Anzeigentemperatur kann innerhalb ±2℃ gesteuert werden.
12) einschließlich das verteilende Windsystem fähig zur Prozessprogrammierung und zur Steuerung.
13) mit der Warnungsfunktion der hohen Temperatur automatisch über Temperaturwarnung.
14) trocknendes Rahmenmaterial: starke kaltgewalzte Platte der hohen Qualität.
15) Trocknen von Kammermaterialien: alle machten von 3mm starkem Edelstahl 304.
16) elektrisches Steuergerät: gesteuert durch das Halbleiterrelais, hergestellt von eingebrannten elektrischen Zusätzen.
17) mit automatischer Schutzfunktion des Stromausfalls, automatischer Übertemperaturwarnung und Grobvakuumwarnung.
18) backende Methode: das Heizungsrohr wird um das innere Rohr erhitzt, und die Heißluft wird verteilt.
19) Staubsaugen Sie Haltezeit: ≥98% nach 24 Stunden unter der Zustand von -0.1mpa.
Betriebsumgebung:
1) Temperatur: -30℃~70℃.
2) Feuchtigkeit: unter 75%.
3) Standort: keine Verschmutzung und nicht starke elektromagnetische Störung.
Anmerkung: der Käufer stellt das trockene Gas oder der Stickstoff, Vakuum und Druckluft über 5.5bar zur Verfügung

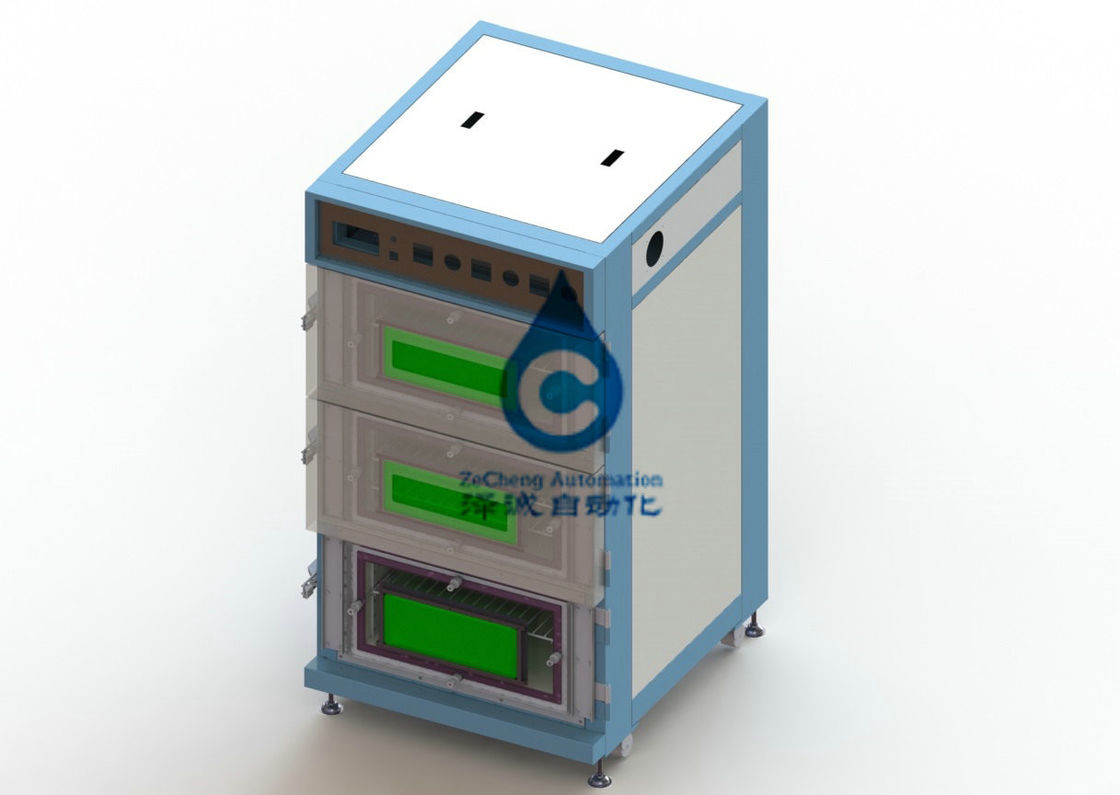

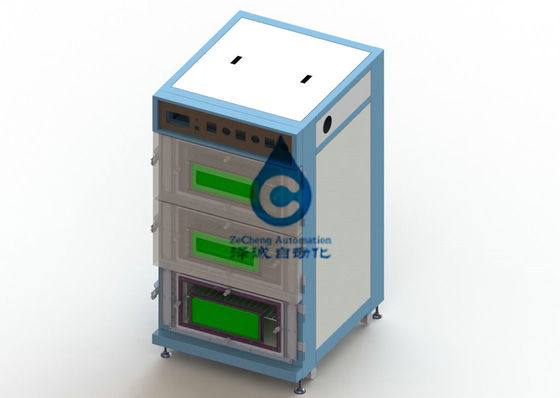

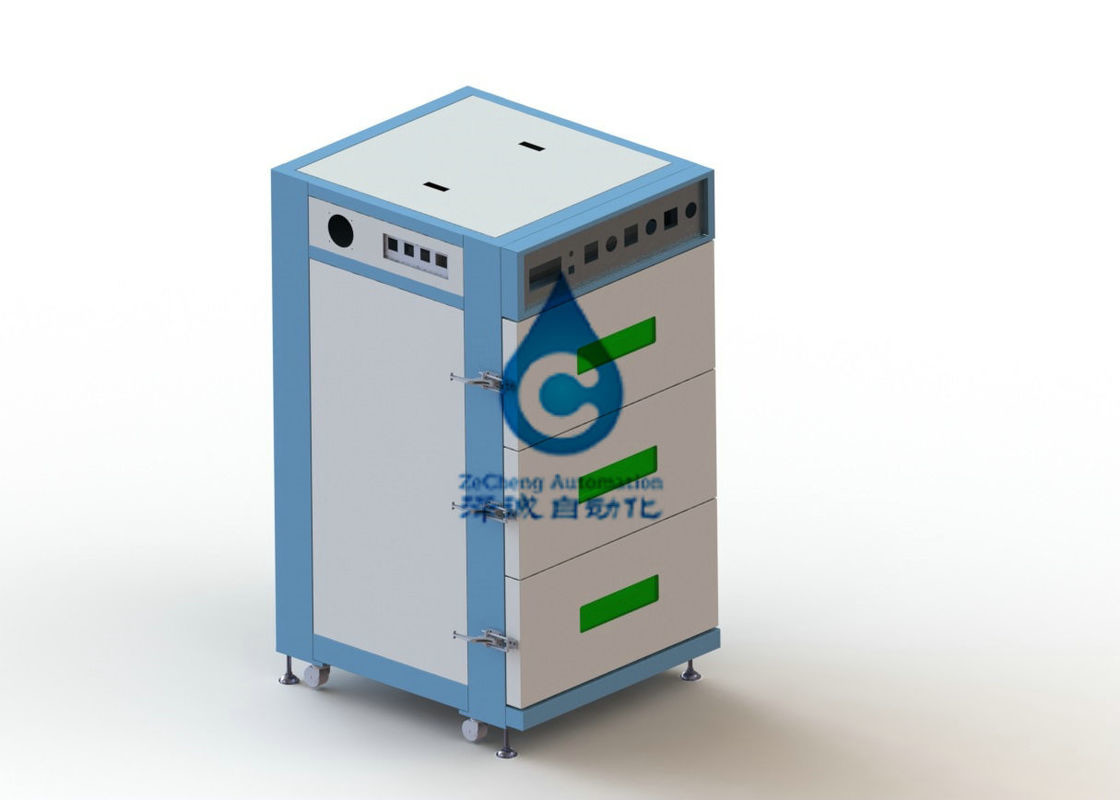

Anhang 2: schematisches Diagramm der Ausrüstung (Seite des Planes 1 des elektrischen Kabinetts, des Ventilators an der Rückseite der Ausrüstung)
Behälterspezifikation: 660 (Breite) ×750 (Tiefe) ×330 (Höhe) Millimeter
Maße: 1280 x 1140 x 1900 Millimeter.
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Keine später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nachdem die Ausrüstung den Garantiezeitraum geführt hat, wenn es ein Problem gibt, verständigen sich die zwei Parteien und beschäftigen es. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. En
(3) während des Garantiezeitraums vereinbarte im Vertrag und die technische Vereinbarung, die von den zwei Parteien, die Firma unterzeichnet wird, stellt eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
