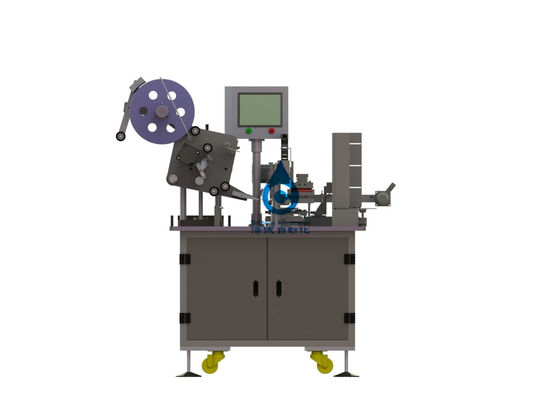

Automatische Lithium-Ion Battery Production Line Pull-Trockenbatterie-Platten-Herstellungs-Maschine

Automatisches Lithium Ion Battery Production Line For ziehen Trockenbatterie-Platte

1. Diese Ausrüstung basiert auf den technologischen Entwurfsanforderungen der Fertigungsstraße der Nickelwasserstoff- und Eisennickelbatterieplatten-Haarmikrobe. Basiert auf Industrie 4,0, ist die intelligente voll-automatische Fertigungsstraße der Batterieplatten-Haarmikrobe entworfen und hergestellt. Die Fertigungsstraße umfasst Vakuummischer, Umsatzfaß, automatischen Schlammförderer, zermahlende Maschine, Rollenpresse, automatische on-line-Stärkemessmaschine und Stanzmaschine. Automatische Entdeckungsmaschine für polares Stück und automatische Wickelmaschine für Abfall.

Lithium-Ion Battery Production Line Automatic-Fertigungsstraße für Zugtrockenbatterieplatte

3.5. Hauptkomponenten der Ausrüstung

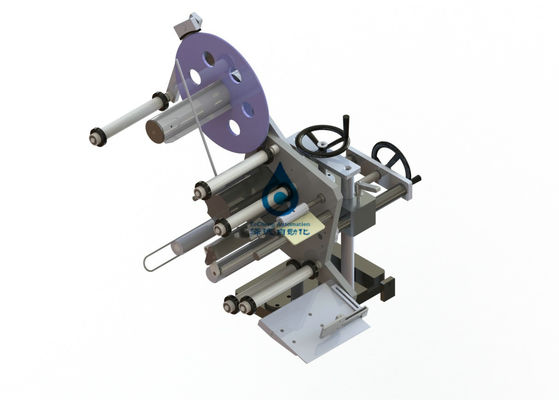

2.3.5.1 Rückspulensystem: Es wird aus Motor, Drehscheibe, Näherungsschalter und so weiter verfasst. Seine Struktur ist einfach und praktisch. Die Drei-Vorsprungsunterstützung kann gleichzeitig zurückgezogen werden und zurückgezogen werden. Der Motor kann durch Näherungsschalter automatisch gerückspult werden. Maximaler Durchmesser des Abwickelns von 450mm.

2.3.5.2, Magazinversammlung: Manuell Stoß das Umsatzfaß in die Fütterungsposition, das Hydrauliksystem hebt automatisch das Umsatzfaß, anschließt die Schnittstelle an, und die Hochviskositätspumpe gießt automatisch den Schlamm in den schiefen Trichter. Nachdem der Niveauschalter die Position, die Beförderungspumpenhalt und die Stahlgurtdurchläufe durch den Schlamm ermittelt.

2.3.5.3. Abfallsystem der Präzision: Dieser Mechanismus wird hauptsächlich aus Schabermechanismus, dem Stahlgurt, der Mechanismus planieren, leerem Mechanismus, Basis und anderen Systemen verfasst.

2.3.5.3 .1 Schaberplattenmechanismus: der Mechanismus besteht aus Schaberbrett, Schaberbrettgradlinigkeit 0.005mm.

2.3.5.3 .2 leeres, das Mechanismus behält: Der Mechanismus wird hauptsächlich aus Schaber und Druckplatte verfasst. Entsprechend dem Bedarf ist die Größe des Schabers 23,5 Millimeter und 31 Millimeter, zwei Breitengrößen.

2.3.5.3 .3 Stahlstreifen, der Mechanismus planiert: Der Mechanismus ist unter die Schaberplatte installiert, um zu formen und den Stahlstreifen planierend, um zu garantieren, dass der Stahlstreifen während des Abfalls planiert wird.

2.3.5.3 .4 Basis, der Mechanismus wird hauptsächlich aus Grundplatte und Positionierungsstift verfasst. Der Positionierungsstift garantiert, dass der Stahlstreifen einfach zu tragen, zu laden und zu entladen ist, und die Operation ist einfach.

2.3.5.4, Komponente trocknend: Sie wird aus Baustahl, Baustahlplatte, steifes Aluminiumkieselsäureverbindungsfaserisoliermaterial, Heizungsrohr, Infrarotgerät, Temperaturbegrenzer, großes Rad und so weiter verfasst. Jeder Abschnitt ist unabhängig temperaturgeregelt, Qualität sicherzustellen.

2.3.5.5, korrektive Komponente: der Servomotor, der Schraubenstangenmechanismus, der Laser-Induktor und die Rolle setzen einen guten korrektiven Effekt fest.

Zusätzlich zur Gefahr der künstlichen Höhenkorrekturoperation. Wenn der Laser-Sensor den Stahlstreifenausgleich abfragt, dreht sich der Servomotor.

Die Schneckengetriebe die Achse der ausgeglichen zu werden Rolle, damit die Äxte der Rolle zu den Äxten des Rades parallel sind, damit der Stahlstreifen die Versammlung und die Stahlkanne glatt kommen kann, werden verringert.

Sich zu verformen ist einfach, bei der kritischen Temperatur.

2.3.5.7, automatischer Schlamm, der System übermittelt: manuell Stoß der Umsatzeimer in den automatischen Gabelstapler, schließen die Schnalle und den Umsatz zu drehen zu.

Der Eimer wird repariert, steigt der Gabelstapler, und die Schnittstelle zwischen dem Eimerfassgelenk und der Hochviskositätspumpenrohrleitung wird manuell gestoßen und zugeschlossen. Durchlauf im Absetzbecken

Wenn der Sensor ermittelt, dass der Schlamm unterhalb des gesetzten Füllstandes ist, stellt er automatisch die Hochviskositätspumpe an, transportiert automatisch den Schlamm und erreicht den gesetzten Füllstand.

Sensor-Induktion, Hochviskositätsschlamm der pumpenoperation automatisch Übergangszum Absetzbecken.

Funktionsprinzip und Struktur der Hochviskositätspumpe

2.3.5.7 .1 Funktions-Prinzip der Hochviskositätspumpe: Das Antriebszahnrad (äußerer Rotor) mit den inneren Zähnen fährt den Innenrotor, um sich in den geschlossenen Pumpenkörper in der gleichen Richtung zu drehen, und die sichelförmige Platte des Pumpenkörpers und vorderen der Abdeckung trennt den Saughafen von der Auslassöffnung. Beim Drehen, wird ein Unterdruck am Saughafen gebildet, und die Flüssigkeit wird herein gesogen. Der Rotor nimmt die Flüssigkeit zur Auslassöffnung und entlädt den Pumpenkörper unter Druck, den flüssigen Transport abzuschließen.

2.3.5.7 .2 Hochviskositätspumpen-Struktur: Hochviskositätspumpe besteht hauptsächlich aus internem und externem Rotor, Welle, Pumpenkörper, vordere Abdeckung, Klammer, die Dichtung und und so weiter trägt. Es gibt zwei Arten Dichtung: Gleitringdichtung und Dichtungsring. Für Medium mit hoher Temperatur, wird Hochviskositäts- und starker Corrosiveness, Dichtungsring vorgewählt. Wenn man kristallene Materialien durch Hochviskositätspumpen transportiert, können Hitzebewahrungsjacken auf dem vordere Abdeckungs- und Pumpenkörper entworfen sein. Dampf oder Hitzeleitöl können für Hitzebewahrung und das Schmelzen während der Operation benutzt werden.

2.3.5.7 .3 die Hauptmerkmale der internen zähflüssigen Hochviskositätspumpe sind:

2.3.5.7 .3.1 Druck- und Flusspulsieren sind klein (Ausgangsdruck: 0 | 2.0MPa).

2.3.5.7 .3.2 Selbstschiess-zündsatz Leistung (Saugdruck: Vakuum -0,05 | -0.08MPa)

2.3.5.7 .3.3 der Viskositätsbereich der Übermittlung des Mediums ist groß (1.0Cst-300000Cst).

2.3.5.7 .3.4 Pumpeneinlaß und -ausgang kann gedreht werden und Rohrleitung ist bequem.

2.3.5.7 .3.5 das Oberteil wird mit einer Jackenwohnung ausgerüstet, um die Heizung und die Isolierung des Pumpenkörpers (weniger als 250 Grad Celsius) zu verwirklichen.

2.3.5.7 .3.6 Edelstahl kann verwendet werden, um ätzende Medien zu transportieren.

2.3.5.7 .3.7Packingsealormechanicalsealcaused.

2.5.8, Pufferspeichersystem: Der macht-freie cachierende Mechanismus wird angenommen. Wenn der Stahlstreifen aufgebraucht wird und ersetzt werden muss, wird die cachierenden Mechanismusfunktionen und manuell ersetzt, um ununterbrochene Produktion zu verwirklichen.

Anforderungen 2.3.6.Environmental

Stellen Sie bitte Medium der niedrigeren Energie zur Verfügung.

2.3.6.1-Stromversorgung

2.3.6.1 .1 Spannung AC380V + 10% Dreiphasenvier Linie vorübergehende Änderung unter 0.5s 1% unten

2.3.6.1 .2 die Frequenz ist 50Hz + 1Hz

2.3.6.2. Temperatur: 5-35 C

Lagertemperatur: 0-40 C

2.3.6.3-Feuchtigkeit 30-80% aber nicht Kondensation.

2.3.6.4 kein Schadgas, Flüssigkeit oder explosives Gas.

2.3.6.5-Ausrüstungsfarbanforderungen: entsprechend der Farbplatte oder der Farbzahl zur Verfügung gestellt von Partei A, Computer grau.

2,4. Rollenpresse

Überblick 2.4.1.Equipment

Die Ausrüstung wird hauptsächlich benutzt, um die Präzision von Schlamm-gezeichneten Platten zu verbessern, die Oberflächeneinheitlichkeit und das Oberflächenende von gesinterten Platten zu verbessern. Die Toleranz der Plattenstärke kann an gesteuert werden (+0,01 Millimeter) um die Qualität von Platten sicherzustellen.

Prozessanforderungen 2.4.2.Production

2.4.2.1-Rollengröße: 300X450mm, passend für 0-400mm, Stärke 5mm.

2.4.2.2-effektive Arbeitsbreite der Rolle: 400mm.

2.4.2.3-Rollenhärte: > Härteschichtstärke des Rollen HRC64: > 12mm; Hartverchromung überzog Oberfläche, mindestens reiben mit dreimal.

2.4.2.4-Rollengenauigkeit: Zylinderförmiger Sprung der aktiven Rolle und der Antriebsrolle ist 0.005mm, ist Parallelismus von Äxten von zwei Rollen 0.006mm, und Produktpräzision ist innen <0>

2.4.2.5-Rollenoberflächenrauigkeit: Ra=0.8.

2.4.2.6-Rollenfreigabenanpassung: 0 | 2mm (ohne spezielle Anforderungen mit 0 bis 1mm der Messuhr).

2.4.2.7 die Energie der ganzen Maschine ist 4KW und 3KW arbeitet normalerweise.

2.4.2.8 das einziehbare Gerät kann vor und nach unabhängig gesetzt werden (automatische Linie wird nicht mit diesem Gerät ausgerüstet).

Zusammensetzung 2.4.3.Equipment

2.4.4. Funktionsindexeinheit

Die Ausrüstung wird aus der Abwickelnkomponente (optional), rollen Versammlung verfasst und wickelt die Komponente (optional) und elektrisches Kontrollsystem ab. Die ganze Maschine ist, wie folgt: die Länge der ganzen Maschine ist 27500mm, ist die Breite 1100mm, und die Höhe ist 1100mm. Die Farbe der Farbe ist weiß oder gekennzeichnet

durch Kunden

.

2.4.4.1-Gestellsystem: geschweißt durch 4080 Seiten, fest und zuverlässig. Substratstärke 30mm, phosphatierende schwarze Oberflächenbehandlung.

2.4.4.2-Datenerfassungssystem: Keynes-wird on-line-Maßsystem benutzt, um die rollende Freigabe in der Realzeit und Feedback zum System zu überwachen. Die Öldruck-Systemmonitoren die Druckdaten in der Realzeit und aktiv in den Feedbackdaten.

2.4.4.3 die Rollenversammlung besteht aus Rahmen, Antriebsrolle, Antriebsrolle, Motor und so weiter. Hartverchromung auf Rollenoberfläche. Rollenhärteschichtstärke: > 4mm; Hartverchromen auf Oberfläche, mindestens reiben mehr als mit 3mal.

2.4.4.4, Pufferspeichersystem: Der macht-freie cachierende Mechanismus wird angenommen. Wenn der Stahlstreifen aufgebraucht wird und ersetzt werden muss, wird die cachierenden Mechanismusfunktionen und manuell ersetzt, um ununterbrochene Produktion zu verwirklichen

Wickelnde Komponenten 2.4.4.4: vom empfangenden Behälter Motor, schweißendes Gestell der Stahlplatte, etc. verlangsamend.

2.4.4.5-Steuerelektrisches System: Die Maschine wird mit elektrisches Brett unabhängig, Durchsickernschalter, DC-Stabilitätsstromversorgung und andere Machtstromkreiskomponenten, PLC zur Steuerung, Relaisgerät und so weiter ausgerüstet. Das Verbindungsstück wird an den externen Anschluss, unter Verwendung der Verbindungsstücke und der Verteiler angeschlossen. PLC nimmt OMRON an. Das Deckenteil des Stromkabels hat Perforierung. Die Kabel und die Luftrohre zwischen anderen Ausrüstungen werden am unteren Fach verteilt und vereinbart.

2.4.5. Energiemedium

2.4.5.1-Stromversorgung

2.4.5.1 .1 Spannung AC380V, dreiphasig, Frequenz 50HZ; Spannungsschwankung weniger als + 10%. Energie 4KW.

2.4.5.2 .atmosphere

2.4.5.2 .1 Druck 0,4 | 0.6Mpa, saubere trockene Druckluft.

2.4.5.2 .2 Verkehr 10L/min.

2.3.5.6, Laser-Stärkemessgerät

2.3.5.6 .1 Parameterleiste

2.3.5.6 .1.1, c-Feldscannenanschlag: weniger als 350mm

2.3.5.6 .1.2, Breite des Substrates: weniger als 300mm

2.3.5.6 .1.3, bewegliche Geschwindigkeit von polaren Platten: kleiner als 20m/min

2.3.5.6 .1.4, Stärkemessbereich: weniger als 5mm

2.3.5.6 .1.5, c-RahmenAbtastgeschwindigkeit: kleiner als 200mm/s

2.3.5.6 .1.6, Stärkeentschließung: 0,1 M

2.3.5.6 .1.7, Wiederholungsgenauigkeit: <>

2.3.5.6 .1.8, Systemmaßfrequenz: >1kHz

2.3.5.6 .1.9, Eingangsleistung: 220 +/--10% VAC 50Hz 10A

2.3.5.6 .1.10, Höchstleistung: kleiner als 1KW

2.3.5.6 .1.11, Laser-Wellenlänge: 650 sichtbares Niveau Lasers 2B Nanometers (nicht durfte entlang dem Strahlengang gerade schauen und mit optischen Instrumenten beobachten).

2.3.5.6 .1.12, Laser-Energie: Maximale 4,8 mW

2.3.5.6 .1.13, Ertrag: Industrielles Netz

2.3.5.6 .1.14, Prozessdatenspeicherung, NetzKommunikationsschnittstellenreservierung

2.3.5.6 .2, strukturelle Beschreibung

2.3.5.6 .2.1 Beschreibung und Standard der mechanischen Struktur

2.3.5.6 .2.2 Beschreibung und Standard der Scanner-Struktur

2.3.5.6 .2.3 elektrische Kabinette, Software-Spezifikationen und Standards

2.3.5.6 .3 Übersichtskarte

2.3.5.7. 3, Funktionsbeschreibung

2.3.5.7. 3,1 Hauptantriebssteuerung und fünf Linie Diagrammsteueranweisungen (Diagramm, Schlusslieferungs-Software).

Erklärung: Zusätzlich zum grauen Qualitätsband der Mittellinie und der oberen und untereren Grenzen auf die Stärkespezifikationen, die durch den Produktprozeß bestimmt werden, wird eine voreingestellte Warnungslinie (rot) addiert, um eine 5 Linie Kontrollkarte zu bilden der Stärkestrecke.

2.3.5.7. 3,2 örtlich festgelegte Punktmessungs- und Randdetailinspektion (schematisches Diagramm, mit tatsächlicher Lieferungs-Software als dem Kriterium).

Beschreibung: Fixpunktmaß bedeutet, dass der c-Rahmen in einer bestimmten Position geregelt wird und die polare Platte durch periodische Linie Scannen in der Y-Achsenrichtung gemessen wird, d.h. das Y-Achsenlängsscannen-Stärkemaß.

2.3.5.7. 3,3 SPC-Analyse der Datenspeicherung und des volumedata

Beschreibung: Daten werden in einem Stärkedatenordner mit einer minimalen Entschließung polarer Breite von 1 Millimeter gespart; Daten werden im Datenordner des Festplattenverzeichnisses des PC gespart und gespart in Excel-documentformat.

Beschreibung: Statistische Proben der SPC-Analyse-Software für jedes Volumen eines einzelnen Durchschnitts des Zyklus (ein Scan) oder der Längsabstandstrecke eines einzelnen Zyklusdurchschnitts.

2.3.5.7. 3,4 andere Hauptfunktionen:

Die Systemkalibrierung ist ein Satz automatische Auslöser. Wenn der C-Rahmen in der Ausgangsposition (oder der Kalibrierungsposition) ist, kalibriert der Standardstärkeblock automatisch das Messverfahren Lasers. Dieser automatische Kalibrierungsprozeß löst die kleine Änderung des C-Rahmens, der durch die Änderung der umgebenden Temperatur und des strukturellen Druckes verursacht wird.

SLG350 kann spezifizierte Daten zu spezifizierten Registern in Sockelform oder IN Lux-Protokoll durch Ethernet-Schnittstelle schreiben.

Das System liefert automatisches übertreiben Warnungsfunktion, Ton und helle Warnung und Alarmzustand ist optional.

Das System hat die Funktion der notierenden Realzeitarbeit der Länge/der Temperatur/der Feuchtigkeit von Selbst-prozesspfostenspule, die groß die Anwendung der Benutzer der Nachweisbarkeit von Produktionsverfahrendaten erleichtert. Der Längenkodierer ist auf der Seite der Führerrolle installiert, um die Länge des Streifens zu messen. Eine Gruppe der Temperatur und Feuchtigkeitssensoren sind in den c-Rahmen installiert, um die Klimatemperatur und die Feuchtigkeit während des Prozesses synchron zu messen und zu notieren.

Das System wird mit Schlaggerät des automatischen Gases, automatischer Schlagschlagkalibrierungsfilm und Asche des Laser-Linsenglases zu senken fallende ausgerüstet.

Das Kontrollsystem nimmt Zwei-Ebenenentwurfs-, PLC-Servobewegungssteuerung und PC-Funktion allein, die enorme Produktionsstärkedaten anzeigen und sparen kann, Untersuchung und Verfolgung zu erleichtern, und den Gebrauch von Netzdatenverbindungen zu erleichtern, Datenbank und auf andere Informationsverwaltungssysteme zuzugreifen an (wie MES-System).

2,5. Stanzmaschine

2.5.1, Ausrüstungs-Überblick

Diese Maschine ist eine zermahlende und lochende Ausrüstung. Die Maschine wird zuerst in das Zufuhrband durch das Walzwerk eingezogen und justierte auf eine passende Stelle. Nach dem Anstellen der Maschine, trägt sie das automatische Arbeits-state.2.5.2, die Spezifikation und die Leistung der Stanzmaschine ein

2.5.2.1, diese Maschine ist eine spezielle Ausrüstung für das Lochen und den Schnitt von polaren Platten. Es erfordert sichere und einfache Operation. Der Entwurf der Operationstabelle ist für Entstaubung oder Bürstenreinigung bequem.

2.5.2.2, nachdem es, der materielle Streifen gelocht hat, sollte flache Ränder und Ecken, kein Flanschen, Grate und Falten haben, und das Grathöhensenkrechte zur polaren Fläche sollte kleiner als 0.08mm sein.

2.5.2.3, die maximale Breite des materiellen Streifens kann 400 Millimeter sein, und die lochende Länge kann justiert werden von 10 bis 200 Millimeter. Die Maßabweichung des materiellen Streifens, nachdem sie gelocht hat, ist weniger als oder Gleichgestelltes zu 0,10 Millimeter, und die Stärke des materiellen Streifens kann behandelt werden ist 0,15 bis 1,5 Millimeter.

2.5.2.4, nachdem der 100*100mm rechteckige Pfosten gelocht ist, die diagonale Abweichung des Polschuhs ist weniger als oder Gleichgestelltes bis 0.20mm.

2.5.2.5, wenn die lochende Länge größer als 20mm ist, die lochende Geschwindigkeit ist nicht kleiner als 20mal /min.

2.5.2.6, die Ausrüstung kann entweder auf Linie oder auf alleinstehendem funktionieren.

2.5.3, Ausrüstungsfunktions-Indexeinheit

Diese Ausrüstung wird hauptsächlich aus Gestellsystem, Ansteuersystem, lochendem System und chargingsystem verfasst.

2.5.3.1, Ansteuersystem: automatisches Schaltgetriebe, die automatische Fütterung des Polschuhs festklemmend, Fütterungslänge kann in Note eingestellt werden.

2.5.3.2, lochendes System: Nachdem das Ansteuersystem mit einer örtlich festgelegten Länge eingezogen ist, fährt der pneumatisch-hydraulische Zusatzzylinder den Würfel, um zu lochen. Der Würfel wird vom Wolframstahl, mit einer langen Nutzungsdauer von 1 Millionmal gemacht.

2.5.3.3, empfangendes System: Bandförderergurt unter dem Würfel, nachdem er, der Polschuh gelocht hat, fällt automatisch auf das Förderband und übermittelt automatisch der Ausrüstung.

2.5.3.4, Müllabfuhrsystem: der Motor automatisch dreht und rollt und sammelt automatisch den überschüssigen Gurt, nachdem er gelocht hat.

2.5.3.5, elektrisches System: Die Maschine wird mit elektrisches Brett unabhängig, Durchsickernschalter, DC-Stabilitätsstromversorgung und andere Machtstromkreiskomponenten, PLC zur Steuerung, Relaisgerät und so weiter ausgerüstet. Das Verbindungsstück wird an den externen Anschluss, unter Verwendung der Verbindungsstücke und der Verteiler angeschlossen. PLC nimmt OMRON an. Das Deckenteil des Stromkabels hat Perforierung. Die Kabel und die Luftrohre zwischen anderen Ausrüstungen werden am unteren Fach verteilt und vereinbart.

2.5.4, Energiemedium

2.5.4.1-Stromversorgung

2.5.4.1 .1 Spannung AC380V, dreiphasig, Frequenz 50HZ; Spannungsschwankung weniger als + 10%. Energie 4KW.

2.5.4.2 .atmosphere

2.5.4.2 .1 Druck 0,4 | 0.6Mpa, saubere trockene Druckluft.

2.5.4.2 .2 Verkehr 10L/min.

2,6, Polschuhdetektor.

2.6.1. Entwurfsanforderungen für die Batteriepolschuhqualität, die Maschine kontrolliert:

2.6.1. Diese Ausrüstung basiert auf den Qualitätsinspektionsanforderungen der gesinterten Batterieplatte, die von den Stromversorgungskunden Sichuans Changhong zur Verfügung gestellt wird. Der Batterieplatteninspektor ist entworfen und hergestellt. Unter Verwendung des Prinzips von CCD-Darstellung, werden die pulverisierten, verkratzten, gebrochenen und probierten Pfosten mit Oberflächenbeschaffenheitsproblemen vorgewählt, und die qualifizierten Produkte werden im materiellen Kasten gesammelt.

2.6.1.2. Technologischer Prozess:

2.6.1.3. Batteriekapazitätsprüfvorrichtung, Produktionskapazität und Prozessparameter: Plattenproduktionsgeschwindigkeit 20 /min justierbar.

2.6.1.4. Schematisches Diagramm der Ausrüstung

2.6.2. Hauptkonfiguration der Ausrüstung

2.6.3. Technische Parameter der Ausrüstung

2.6.4. Hauptausrüstungsteile

Das Gerät verwendet hauptsächlich das Prinzip von CCD-Darstellung, um die Oberfläche der polaren Platte zu vergrößern und sie mit der polaren Standardplatte zu vergleichen, um zu urteilen, ob es oder nicht qualifiziert wird. Wenn es keinen Polschuh gibt, kann der materielle Kasten automatisch geschaltet werden. Nachdem der Manipulator den Polschuh vom materiellen Kasten saugt, dreht er 90 Grad. Das CCD ermittelt die Unterseite des Polschuhs, dreht 90 Grad. Das qualifizierte Produkt wird in die Klammer auf das Förderband gesetzt und den Polschuh in die obere Entdeckungsstation, dreht 90 Grad wieder fährt. Das unqualifizierte Produkt wird in den überschüssigen Kasten gesetzt. Qualifizierte Produkte fahren fort, sich auf die obere Entdeckungsstation auf dem Förderband zu bewegen, und nach Entdeckung, Vorschub sie automatisch zur Stanzenstation. Qualifizierte Produkte werden in den materiellen Kasten gesetzt, und unqualifizierte Produkte werden in das wastebox gesetzt

2.6.4.1-Feldsystem: Quadrat 4080 durch das Schweißen, festes und zuverlässiges, der Auftritt der Blechdichtung, können Staub für Elektrogeräte, pneumatische Komponenteninstallationskontrollen, unter Verwendung der pneumatischen und elektrischen Installation an hereinkommen, am internen Rahmen effektiv verhindern separat. Die Grundplatte ist 20mm starke Stahlplatte, Oberflächenchromüberzugbehandlung.

2.6.4.2. Fütterung und System löschend: unter Verwendung der lamellierenden Maschine wird allgemeiner materieller Kasten der sortierenden Maschine, Duplexaustausch, ununterbrochene Produktion verwirklicht. Die Unterseite des materiellen Kastens wird mit der Verfehlung des materiellen Sensors, der automatisch alarmieren kann, wenn es kein Material gibt, und den materiellen Kasten automatisch zu schalten ausgerüstet.

2.6.4.4, Drehfütterungsmanipulatorsystem: präzisions-Nockenteiler mit 4 Positionen qualifizierte Dreh, 1 polares einziehendes Blatt der Position, 2 Position CCD-Entdeckung, Position 3 Produkte in die Förderbandklammer, 4 unqualifizierte Produkte der Position in den überschüssigen Kasten.

2.6.4.5-Förderbandsystem: Servomotorantriebe das Förderband, zum örtlich festgelegter zu gehen Abstand und das Förderband wird mit Befestigungen ausgerüstet, die die Pfosten effektiv lokalisieren können.

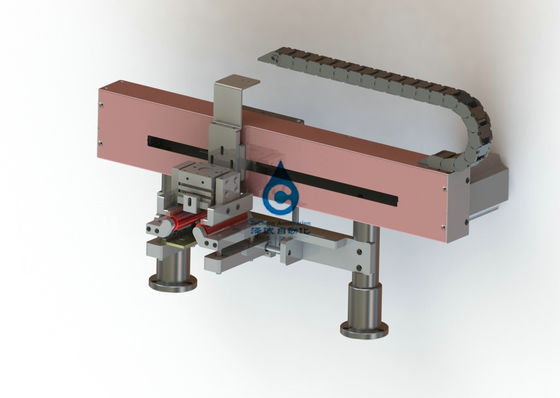

2.6.4.6. Schnitt des Manipulatorsystems: Servomotor oder rodless Zylinder fährt den Saugermanipulator, um sich auf der Führungsschiene zu verschieben und saugt automatisch die Pfosten auf und setzt sie in den entsprechenden materiellen Kasten

.2.6.4.7. Auf dem Abdeckungssystem: die schweißende Struktur des Blechs, schöne Form, einzigartiger Dichtungsstrukturentwurf, den Staub effektiv verhindern, der in das Gerät fällt.

Anforderungen 2.6.5.Environmental

Stellen Sie bitte Medium der niedrigeren Energie zur Verfügung.

2.6.5.1-Stromversorgung

2.6.5.1 .1 Spannung AC220V + 10%

2.6.5.1 .2 die Frequenz ist 50Hz + 1Hz

2.6.5.2. Temperatur: 5-35 C

Lagertemperatur: 0-40 C

2.6.5.3, Gasquelle: 0.4-0.6MPa

2.6.5.4-Feuchtigkeit 30-80% aber nicht Kondensation.

2.6.5.5 keine Schadgas-, flüssigen oder explosivenfarbanforderungen der Ausrüstung gas.2.6.5.6: entsprechend der Farbplatte oder der Farbzahl, die von Partei A zur Verfügung gestellt wird, ist der Computer weiß.

Zusammenarbeitsverpflichtung

1. Neues Ausrüstungsversprechen

Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.

2. Vertraulichkeitsverpflichtung

Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.

3. Kundendienstverpflichtung

(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Keine später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;

(2) nachdem die Ausrüstung den Garantiezeitraum geführt hat, wenn es ein Problem gibt, verständigen sich die zwei Parteien und beschäftigen es. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh

(3) während des Garantiezeitraums vereinbarte im Vertrag und die technische Vereinbarung, die von den zwei Parteien, die Firma unterzeichnet wird, stellt eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
