Lithium-Ionen-Batterie-Pole-Ansatz-Pole-Platten-Schweißgerät-1-jährige Garantie
1 Pfostenblatt-Schweißgerätbeschreibung
Diese Ausrüstung wird hauptsächlich für automatisches Schweißen des Polschuh- und Pfostenansatzes benutzt, und sie wird durch Prozessabbinden verarbeitet. Der Gebrauch vibrierenden Haupt Kristalllasers kann die Funktions-Leistungsfähigkeit effektiv verbessern. Automatische Pfostenplatte, automatischer Pfostenansatz, automatische Positionierung, automatisches Laser-Schweißen, verringern manuelle Arbeitsintensität, verbessern Arbeits-Leistungsfähigkeit.
2. Entwurfsanforderungen
2.1. Leistungsfähigkeit: 6PM (manuelle Brennstoffaufnahmezeit nicht eingeschlossen). Quarzoszillatorkopflaser-Maschine, die über 100 Punkte geschlagen wird, dauert es ungefähr 8 Sekunden.
2.2. Zuverlässige Ausrüstung, niedriger Wartungszeitraum, bequeme Wartung und langlebiges Gut;
2.3. Automatischer Pfostenansatz, automatische Pfostenplatte und Pfosten automatischen Schweißens Lasers zerren, hohe Leistungsfähigkeit;
2.4. Genaue Positionierung, stabile Schweißensqualität und justierbare Schweißensstellung;
2.5. Herstellungsgenauigkeit des Pfostenblattes (Schweißenspositionsgenauigkeit): longitudinal: ±0.25mm; Quer: ±0.50mm;
2.6. Die Ausrüstung hat die folgenden Funktionen: flachdrücken, Punktschweissen und automatischer Taping;
2.7. Die geschweißten Pfostenohren werden automatisch in den Standardkasten geeinzogen;
2.8. Das Schweißen ist Unternehmen, Nichtkleber, in der rechten Position und mit hoher Leistungsfähigkeit;
2.9. Das Maximum des hinteren Endes des Klebstreifens übersteigt nicht 0.4mm;
3. Hauptkomponenten der Ausrüstung
| Die Seriennummer | Systemzusammensetzung | Die Systemkonfiguration | Marke oder Behandlung | Die Zahl von |
| 1 | Gestellsystem | 1 Satz von | ||
| Geschweißter skeleton Bau | Partei 40 x40x3 | 1 | ||
| Die Grundplatte | Schwarzes Phosphatieren der Stahlplatte | 1 | ||
| 2 | Drehendes Tabellensystem | 1 Satz von | ||
| Nocken-Teiler |
Texaco |
1 | ||
| Schrittmotor | R Steuer- | 1 | ||
| 3 | Fütterungskasten Pole-Platte | 1 Satz von | ||
| Kann Gewürzkasten | Anodisierte schwarze Aluminiumteile | 1 | ||
| 4 | Fütterungskasten Pole-Ohrs | 1 Satz von | ||
| Kann Gewürzkasten | Anodisierte schwarze Aluminiumteile | 1 | ||
| 5 | Fütterung, System hebend | 3 Sätze von | ||
| Linearmotor |
Taiwan-GEN
|
3 | ||
| 6 | Manipulatorsystem | 3 Sätze von | ||
| Servomotor |
Panasonic
|
3 | ||
| Kugelumlaufspindel | Silber | 3 | ||
| Linearer Führer | Silber | 6 | ||
| Vakuumsauger | M, m | 6 | ||
| 7 | Positionierung der Befestigung | 6 Sätze von | ||
| Positionierung der Befestigung | Anodisierte schwarze Aluminiumteile | 6 | ||
| 8 | Drucksystem | 1 Satz von | ||
| Gas-Flüssigkeitszusatzzylinder | Taiwan | 1 | ||
| 9 | Laser-Maschine | 1 Satz von | ||
|
Quarzoszillatorlaser-Maschine
|
Vereinigter Gewinn | 1 | ||
| 10 | Kapselt das System ein | 1 Satz von | ||
| Zylinder | SMC | 4 | ||
|
Linearer Führer
|
Silber | 8 | ||
| 11 | Empfangen des Kastens | 1 Satz von | ||
|
Kann Gewürzkasten
|
Anodisierte schwarze Aluminiumteile | 1 | ||
| 12 | Kontrollsystem | 1 Satz von | ||
| PLC | omron | 1 | ||
| Touch Screen | Kunlun-Zustand | 1 |
4. 设备技术参数
|
Spezifikationen Projekt |
ZBCA02A-00 | |
| Technische Parameter | Leistungsfähigkeit (PPMs) | 6 |
| Vakuum-Anlage | -95kpa | -50kpa. , Vakuumquelle zur Verfügung gestellt von Partei a | |
| Ausrüstungsdurchfallquote | Kleiner als oder Gleichgestelltes zu 2 Prozent | |
| Gesamtleistung (Kilowatt) | 6 | |
| Normale Betriebsleistung (Kilowatt) | 5,6 | |

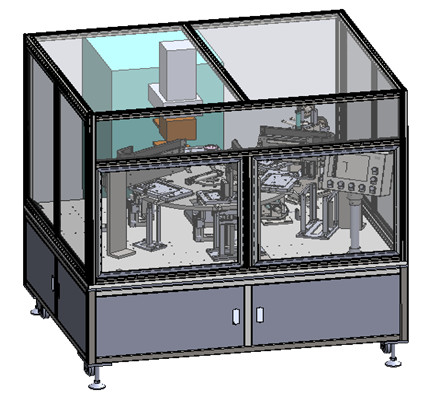

5. Gerätprofilansicht
6. Hauptausrüstungskomponenten
Die Ausrüstung besteht aus Gestellsystem, Drehtabellensystem, Fütterungskasten der Pfostenplatte, der Fütterungskasten des Pfostenohrs und zieht, System, das Manipulatorsystem hebend ein und bringt Befestigung, Laser-Maschine, Anstrichsystem, Fütterungskasten und elektrisches Kontrollsystem in Position. Gestellbackenfarben-Farbwarmes Grau 1C.
6.1. Feldsystem: gemacht durch Schweißen des Quadrats 40x40x3, das Substrat unter Verwendung A3, schwarze Behandlung phosphatierend.
6.2. Drehendes Tabellensystem: der Schrittmotor wird benutzt, um den Nocken-Teiler zur Steuerung zu fahren, um die Positionsgenauigkeit jeder Station nach Rotation sicherzustellen.
Fütterungskasten mit 6,3 Pfosten: verwendet für den einziehenden Pfosten, kann die Strecke des Fütterungskastens des Pfostens justiert werden, um die Verfahrensspezifikationen des Produktes zu treffen.
Fütterungskasten des Ansatzes mit 6,4 Pfosten: verwendet für den einziehenden Pfostenansatz, kann die Strecke des materiellen Kastens justiert werden, um die Verfahrensspezifikationen des Produktes zu treffen. Addieren Sie Schweißbrennerstruktur, Schlagluft, bei der Fütterung, entfernen Sie Staub auf Pfosten.
Fütterungshochwindensystem 6,5: verwendet für die Fütterung von Polschuhen, von Pfostenansätzen und von schweißenden Endprodukten. Gefahren bis zum Linearmotor, dem Material wie Polschuh, Pfostenhörmuschel durch Stückaufstieg oder Fall.
System mit 6,6 Manipulatoren: angetrieben durch Servomotor, Leitspindel, lineare Führungsschiene, um die Positionierung von Genauigkeit sicherzustellen. Die Fütterungsmethode nimmt Vakuumsauger an.
6.7. Positionierung der Befestigung: justierbare Positionierungsbefestigung, zum der Verfahrensspezifikationen des Produktes zu treffen.
6.8. Kompressionssystem: drücken Sie Nickelschaum vor Laser-Schweißen mit Gas-Flüssigkeitszusatzzylinder zusammen, der zu Laser-Schweißen förderlich ist- und eine kleine Auswirkungskraft hat. Er wird für die Kompressionsbehandlung verwendet, bevor man an der Verbindung der Pfostenplatte und des Pfostenansatzes schweißt.
6.9. Laser-Maschine: der Gebrauch von Kristallerschütterungslaser-Kopf, genaues Licht, Energiekonzentration, hohe Leistungsfähigkeit.
Abbindensystem: entsprechend den Prozessanforderungen
6.11. Empfangen des Kastens: er wird für die materielle Entladung verwendet. Die Strecke des Kastens kann justiert werden, um die Verfahrensspezifikationen des Produktes zu treffen.
6.12. Kontrollsystem: die Maschine wird mit unabhängigem elektrischem Brett, Durchsickernschalter, DC-Stabilitätsstromversorgung und andere Machtstromkreiskomponenten, Steuer-PLC, Relais, Motorsteuerungsgerät, etc. ausgerüstet. Und Außenanschluß, unter Verwendung der Verbindungsstücke und der Terminaltabelle. PLC VERWENDET OMRON. Die Decke des Stromkabels ist teilweise perforiert. Kabel und Lufteinlässe zwischen anderer Ausrüstung werden unten verdrahtet und geleitet.
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
