Lithium-Ion Battery Pole Lug Pole-Platten-Schweißgerät-1-jährige Garantie
1 Pfostenblatt-Schweißgerätbeschreibung
Diese Ausrüstung wird hauptsächlich für automatisches Schweißen des Polschuh- und Pfostenansatzes benutzt, und sie wird verarbeitet, indem man Prozessverpfändet. Der Gebrauch von Kristallvibrierenlaser-Kopf kann die Arbeits-Leistungsfähigkeit effektiv verbessern. Automatische Pfostenplatte, automatischer Pfostenansatz, automatische Positionierung, automatisches Laser-Schweißen, verringern manuelle Arbeitsintensität, Arbeits-Leistungsfähigkeit zu verbessern.
2. Entwurfsanforderungen
2.1. Leistungsfähigkeit: 6PM (manuelle Brennstoffaufnahmezeit nicht enthalten). Quarzoszillatorkopf, den Laser-Maschine ungefähr 100 Punkte schlug, es, dauert ungefähr 8 Sekunden.
2.2. Zuverlässige Ausrüstung, niedriger Wartungszeitraum, bequeme Wartung und langlebiges Gut;
2.3. Automatischer Pfostenansatz, automatische Pfostenplatte und Pfostenansatz automatischen Schweißens Lasers, hohe Leistungsfähigkeit;
2.4. Genaue Positionierung, stabile schweißende Qualität und justierbare schweißende Stellung;
2.5. Herstellungsgenauigkeit des Pfostenblattes (Schweißenspositionsgenauigkeit): longitudinal: ±0.25mm; Quer: ±0.50mm;
2.6. Die Ausrüstung hat die folgenden Funktionen: flachdrücken, Punktschweissen und automatisches Aufnehmen;
2.7. Die geschweißten Pfostenohren Vorschub automatisch in den Standardkasten;
2.8. Das Schweißen ist fest, Nichtkleber, in der rechten Position und mit hoher Leistungsfähigkeit;
2.9. Das Maximum des hinteren Endes des Klebstreifens übersteigt nicht 0.4mm;
3. Hauptkomponenten der Ausrüstung
| Die Seriennummer | Systemzusammensetzung | Die Systemkonfiguration | Marke oder Behandlung | Die Zahl von |
| 1 | Gestellsystem | 1 Satz von | ||
| Geschweißter Skelettbau | Partei 40x40x3 | 1 | ||
| Die Grundplatte | Schwarzes Phosphatieren der Stahlplatte | 1 | ||
| 2 | Drehendes Tabellensystem | 1 Satz von | ||
| Nocken-Teiler |
Texaco |
1 | ||
| Schrittmotor | R Steuer- | 1 | ||
| 3 | Fütterungskasten Pole-Platte | 1 Satz von | ||
| Kann die Würze Kasten | Anodisierte schwarze Aluminiumteile | 1 | ||
| 4 | Fütterungskasten Pole-Ohrs | 1 Satz von | ||
| Kann die Würze Kasten | Anodisierte schwarze Aluminiumteile | 1 | ||
| 5 | Fütterung, System hebend | 3 Sätze von | ||
| Linearmotor |
Taiwan-GEN
|
3 | ||
| 6 | Manipulatorsystem | 3 Sätze von | ||
| Servomotor |
Panasonic
|
3 | ||
| Kugelumlaufspindel | Silber | 3 | ||
| Linearer Führer | Silber | 6 | ||
| Vakuumsauger | M, m | 6 | ||
| 7 | Positionierung der Befestigung | 6 Sätze von | ||
| Positionierung der Befestigung | Anodisierte schwarze Aluminiumteile | 6 | ||
| 8 | Drucksystem | 1 Satz von | ||
| Gas-Flüssigkeitszusatzzylinder | Taiwan | 1 | ||
| 9 | Laser-Maschine | 1 Satz von | ||
|
Quarzoszillatorlaser-Maschine
|
Vereinigter Gewinn | 1 | ||
| 10 | Kapselt das System ein | 1 Satz von | ||
| Zylinder | SMC | 4 | ||
|
Linearer Führer
|
Silber | 8 | ||
| 11 | Empfangen des Kastens | 1 Satz von | ||
|
Kann die Würze Kasten
|
Anodisierte schwarze Aluminiumteile | 1 | ||
| 12 | Kontrollsystem | 1 Satz von | ||
| PLC | omron | 1 | ||
| Touch Screen | Kunlun-Zustand | 1 |
4. Technische Parameter der Ausrüstung
|
Spezifikationen Projekt |
ZBCA02A-00 | |
| Technische Parameter | Leistungsfähigkeit (PPMs) | 6 |
| Vakuum-Anlage | -95kpa | -50kpa. , stellte Vakuumquelle von Partei a zur Verfügung | |
| Ausrüstungsdurchfallquote | Kleiner als oder Gleichgestelltes zu 2 Prozent | |
| Gesamtleistung (Kilowatt) | 6 | |
| Normale Betriebsleistung (Kilowatt) | 5,6 | |

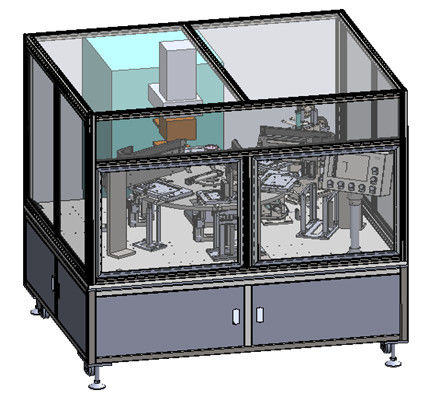

5. Gerätprofilansicht
6. Hauptausrüstungskomponenten
Die Ausrüstung besteht aus Gestellsystem, Drehtabellensystem, Fütterungskasten der Pfostenplatte, der Fütterungskasten des Pfostenohrs und zieht, System, das Manipulatorsystem hebend ein und bringt Befestigung, Laser-Maschine, Anstrichsystem, Fütterungskasten und elektrisches Kontrollsystem in Position. Backende Farbenfarbe warmes graues 1C des Gestells.
6.1. Feldsystem: gemacht durch Schweißen des Quadrats 40x40x3, das Substrat unter Verwendung A3, schwarze Behandlung phosphatierend.
6.2. Drehendes Tabellensystem: der Schrittmotor wird benutzt, um den Nocken-Teiler zu fahren, um zu steuern, damit die Positionsgenauigkeit jeder Station nach Rotation sicherzustellen.
Fütterungskasten mit 6,3 Pfosten: verwendet für den einziehenden Pfosten, kann die Strecke des Fütterungskastens des Pfostens justiert werden, um die Verfahrensspezifikationen des Produktes zu treffen.
Fütterungskasten des Ansatzes mit 6,4 Pfosten: verwendet für Pfosten zerren Sie einziehend, die Strecke des materiellen Kastens kann justiert werden, um die ProduktVerfahrensspezifikationen zu treffen. Addieren Sie Schweißbrennerstruktur, Schlagluft, bei der Fütterung, entfernen Sie Staub auf Pfosten.
Fütterungshochwindensystem 6,5: verwendet für die Fütterung von Polschuhen, von Pfostenansätzen und von schweißenden Endprodukten. Gefahren bis zum Linearmotor, dem Material wie Polschuh, Pfostenhörmuschel durch Stückaufstieg oder Fall.
System mit 6,6 Manipulatoren: angetrieben durch Servomotor, Leitspindel, lineare Führungsschiene, um die Positionierung von Genauigkeit sicherzustellen. Die Fütterungsmethode nimmt Vakuumsauger an.
6.7. Positionierung der Befestigung: justierbare Positionierungsbefestigung, zum der Verfahrensspezifikationen des Produktes zu treffen.
6.8. Kompressionssystem: Kompressennickelschaum vor Laser-Schweißen mit Gas-Flüssigkeitszusatzzylinder, der zu Laser-Schweißen förderlich ist- und eine kleine Auswirkungskraft hat. Er wird für die Kompressionsbehandlung verwendet, bevor man an der Verbindung der Pfostenplatte und des Pfostenansatzes schweißt.
6.9. Laser-Maschine: der Gebrauch von Kristallerschütterungslaser-Kopf, genaues Licht, Energiekonzentration, hohe Leistungsfähigkeit.
Verpfändungssystem: entsprechend den Prozessanforderungen
6.11. Empfangen des Kastens: er wird für die Materialentladung verwendet. Die Strecke des Kastens kann justiert werden, um die Verfahrensspezifikationen des Produktes zu treffen.
6.12. Kontrollsystem: die Maschine wird mit unabhängigem elektrischem Brett, Durchsickernschalter, DC-Stabilitätsstromversorgung und andere Machtstromkreiskomponenten, Steuer-PLC, Relais, Motorsteuerungsgerät, etc. ausgerüstet. Und Außenanschluß, unter Verwendung der Verbindungsstücke und der Terminaltabelle. PLC VERWENDET OMRON. Die Decke des Stromkabels wird teilweise durchlöchert. Kabel und Lufteinlässe zwischen anderer Ausrüstung werden unten verdrahtet und geleitet.
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Keine später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nachdem die Ausrüstung den Garantiezeitraum geführt hat, wenn es ein Problem gibt, verständigen sich die zwei Parteien und beschäftigen es. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. En
(3) während des Garantiezeitraums vereinbarte im Vertrag und die technische Vereinbarung, die von den zwei Parteien, die Firma unterzeichnet wird, stellt eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
