I.-Produktionsverfahrenanforderungen:
1. Ausrüstungsfunktion: leiten Sie z-artige Laminierung der Energiezelle.
2. Anwendbare Produktbeschreibungen:
Spezifikation des Anpassungspfostens:
Vorbildliche w-Zellenbreite (Millimeter) L Stärke der Zelllänge (Millimeter) H Zell(Millimeter)
90, 130, 6,2
II. Ausrüstungsleistung
1. Ausrichtungsgenauigkeit zwischen Pfosten: Gesamt <0>
2. Ausrichtungsgenauigkeit zwischen Pfosten und Membran: Mittelabweichung <0>
3. Stapeln von Geschwindigkeit: 1.5-2s/tablet;
4. Werden Parameter in der Mensch-Maschine Schnittstelle einstellend lamelliert;
5. Membrangleichspannungsgerät;
6. Fehleranzeige und sofortige Funktion;
7. Es hat die Funktion des Abwischens und des Entfernens der statischen Elektrizitäts
8. Die obere Platte kann ungefähr 1 Stunde lang auf einmal arbeiten
III. Gerätfunktionseinheit

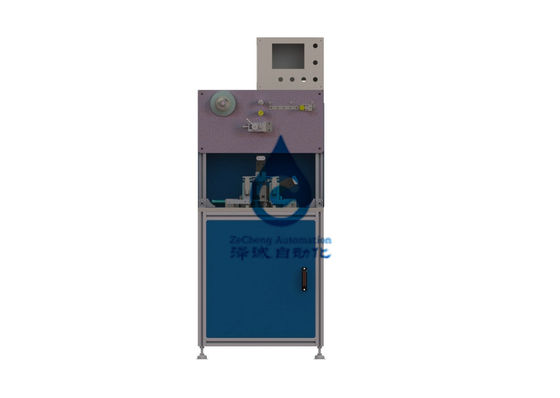

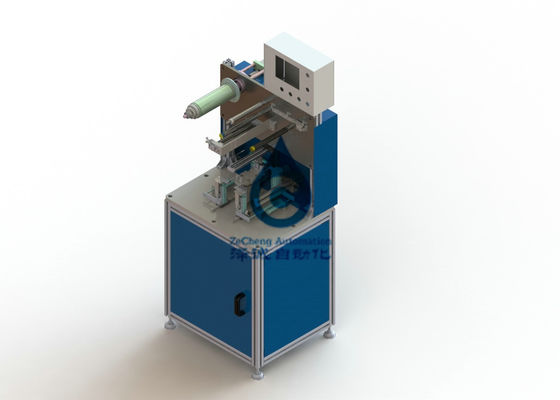

Lamellierendes Maschinenmaschinenlayout und Prozessbeschreibung
1. Das Prozessdiagramm der Batteriezelle nach der Herstellung. Nachdem die Zelle gefaltet ist, wird die Membran ausgelagert und das klebende Papier wird geklebt.
ABB. Prozessdiagramm P11.1 der Batteriezelle nach Fertigung
2. Die ganze Maschine schließt ein: linke und rechte Pfostenfilm-Kasten- (2 auf jeder Seite), links und rechtesekundärpositionierungs(2 auf jeder Seite) lamellierende Hauptplattform (1 auf jeder Seite), abtretender Mechanismus des Polschuhs, hinterer beweglicher Mechanismus, Hauptgetriebemechanismus, Kontrollsystem, etc.
3. Jedes Mal wenn die Maschine 200mm hin und her fährt, ist die bewegliche Zeit 0,7 Sekunden, und die obere und unterere Positionierung des Zylinders dauert 0,35 Sekunden beziehungsweise d.h. 1,4 Sekunden für jeden Stapel.
4. Die lamellierende Hauptplattform bewegt sich nicht, und die Membran dreht sich herum. Es gibt 2 Sätze der Primärpositionierung und der Sekundärpositionierung des Pfostens, und das Pfostenkastengerät auf dem Recht kann gesenkt werden.
5. Auf der rechten Seite des Polschuhs kann sich der Kasten bewegen, die Agentur ist zum Batterievolumen-Membranzeit-raum heraus ein größerer Raum. Agenturen vor und nach der Bewegung, beeinflußt die Polschuhkästen herum, nicht unter Verwendung des Servomotors und die tragbaren Geräte, hoch- und runterrückend schnell und in Position bringend, BENUTZT den Servomechanismus, materieller Kasten sich bewegten hin und her auf Polschuh annimmt Servomechanismus, die Positioniervorrichtung, ein kleiner Zylinder zur Positionierung und bringt Platte unter eine Vakuumaufnahmefunktion in Position.
6. Lamelliertes Gerät: Vakuumsauger sog den Polschuh zur Laminierungsmaschine, diese Position hat eine Presszylinderdruckplatte und Membran, Lord lamellierte stationäres, falten das Stück auf der Anzahl von Standardspielsituationen. Lamellierte das Publikum haben einen Druckschreiber und einen Servomechanismus, zu garantieren dass Messerarbeit jedes Mal in der gleichen Höhe, mit Druck, unten zu garantieren, dass Batterien der Zustand bleiben der Kompression, das Gebrauchsservo, zum der Zunahme der Stärke von den Batterien zu steuern;
7. Freigabemembrangerät: das Gerät hat DC-Motor, Gleichspannungsmechanismus und die angemessene Standardrolleninstallation, zu garantieren, dass das Drehmoment der Membran im Allgemeinen das selbe beim Drehen ist;
8. Hauptübertragungseinrichtung, die einen 1.5kw Servomotor, Präzisionskugelumlaufspindel, Präzisionslager, schnelle Beschleunigung des Beginnens und des Stoppens hat, genaue Positionierung.
Ursprung und Konfiguration von Hauptkomponenten
| NEIN. | Teilname | Hersteller | Anmerkung |
|
|
Zylinder | SMC, Gas kann sein | |
|
|
Magnetventil | SMC, Gas kann sein | |
|
|
PLC | omron | |
|
|
Der Motor | Yaskawa oder Ost-Japan | |
|
|
Der Sensor | KEYENCE |
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Keine später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nachdem die Ausrüstung den Garantiezeitraum geführt hat, wenn es ein Problem gibt, verständigen sich die zwei Parteien und beschäftigen es. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. En
(3) während des Garantiezeitraums vereinbarte im Vertrag und die technische Vereinbarung, die von den zwei Parteien, die Firma unterzeichnet wird, stellt eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
