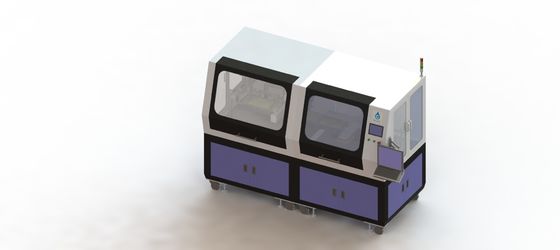

Batterie-Polschuh CCD-Qualitäts-Detektor AC220V 50HZ 3KW

Verschiedene Arten 3KW des Batterie-Polschuh CCD-Qualitäts-Detektors

Anforderungen 1.Design der Qualitätsinspektionsmaschine für Batterieelektrode:

   1.1. Diese Ausrüstung ist für Lithium-Batterien, Lithiumeisen-Phosphatbatterien, Lithiumeisenbatterien, Nickel-Cadmiumbatterie, Nickelzinkbatterie, Nickel-Eisen-Batterien, Superkondensatoren passend und Oberflächenbeschaffenheitsentdeckung anderen neuen Energiebatteriepolschuhs, unter Verwendung des CCD-Darstellungsprinzips, der Batteriepfosten im Pulver, Kratzer, Sprung, Oberflächenbeschaffenheit hat ein Problem wie vorgewähltes Probenahmeblatt, qualifizierte Produkte sammelte Material im Kasten.

     1.2. Kapazität und Prozessparameter der Batteriepolschuhqualitäts-Inspektionsmaschine: Stücke der Pfostenplatten-Produktionsgeschwindigkeit 4/Minute justierbar

     1.3. Ausrüstungsdiagramm

2. Technische Parameter der Ausrüstung

3. Hauptausrüstungskomponenten

   Diese Ausrüstung VERWENDET hauptsächlich CCD-Darstellungsprinzip, um Fotos auf der Oberfläche des Pfostens zu machen und vergleicht es mit dem Standardpfosten, um zu urteilen, ob sie oder nicht qualifiziert wird. Wenn es keinen Pfosten gibt, kann der materielle Kasten automatisch geschaltet werden. Der Manipulator saugt das Pfostenblatt vom materiellen Kasten auf und dreht es 90 Grad. CCD ermittelt die Unterseite des Pfostenblattes und dreht sie 90 Grad. Qualifizierte Produkte fahren fort, sich auf dem Förderband auf die oben genannte Entdeckungsstation, nach der Entdeckung zu verschieben, die automatisch zur Entladungsstation, qualifizierte Produkte in den materiellen Kasten, unqualifizierte Produkte in den überschüssigen Kasten geschickt wird.

    3,1 Drehfütterungsmanipulatorsystem: unter Verwendung des Präzisionsnockenteilers für die Rotation mit 4 Stationen, setzte 1 einziehender Stationspolschuh, 2 Station CCD-Entdeckung, Station 3 qualifizierte Produkte auf die Förderbandbefestigung, Station 4, die nicht übereinstimmende Produkte in den überschüssigen Kasten gelegt werden.

    System des Gurtes 3.2Conveyor: Die Servomotorantriebe das Förderband, zum des örtlich festgelegten Abstandes zu bewegen und das Förderband wird mit einer Klammer ausgerüstet, die die Polschuhe effektiv errichten kann.

    System des Manipulator 3.3Unloading: Servomotor oder rodless Zylinder fährt den Saugschalenmanipulator, um sich auf der Führungsschiene zu verschieben, saugt automatisch den Polschuh auf und setzt ihn in den entsprechenden materiellen Kasten.

    System der Abdeckung 3.4Upper: Es nimmt die schweißende Struktur des Blechs an, schön dem Aussehen nach und nimmt einzigartigen versiegelnden Strukturentwurf an, der effektiv verhindern kann, dass Staub in die Ausrüstung fällt.

4. Umgebungsbedingungen

Stellen Sie bitte das folgende Energiemedium zur Verfügung

  4,1 die Stromversorgung

    4.1.1 Spannung AC220V± 10%

    4.1.2 Frequenz 50 Hz + 1 Hz

  4.2. Temperatur: Temperatur 5-35℃Storage: 0-40℃

  4.3. Luftquelle: 0.4-0.6mpa

  4,4 Feuchtigkeit 30-80% aber sollte nicht befeuchten.

  4,5 dort ist kein Schadgas, Flüssigkeit oder explosives Gas auf Standort

  4,6 Ausrüstungsfarbanforderungen: entsprechend der Farbplatte oder der Farbzahl, die von Partei a zur Verfügung gestellt wird, ist der Computer weiß.

Zusammenarbeitsverpflichtung

1. Neues Ausrüstungsversprechen

Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.

2. Vertraulichkeitsverpflichtung

Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.

3. Kundendienstverpflichtung

(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Keine später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;

(2) nachdem die Ausrüstung den Garantiezeitraum geführt hat, wenn es ein Problem gibt, verständigen sich die zwei Parteien und beschäftigen es. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh

(3) während des Garantiezeitraums vereinbarte im Vertrag und die technische Vereinbarung, die von den zwei Parteien, die Firma unterzeichnet wird, stellt eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
