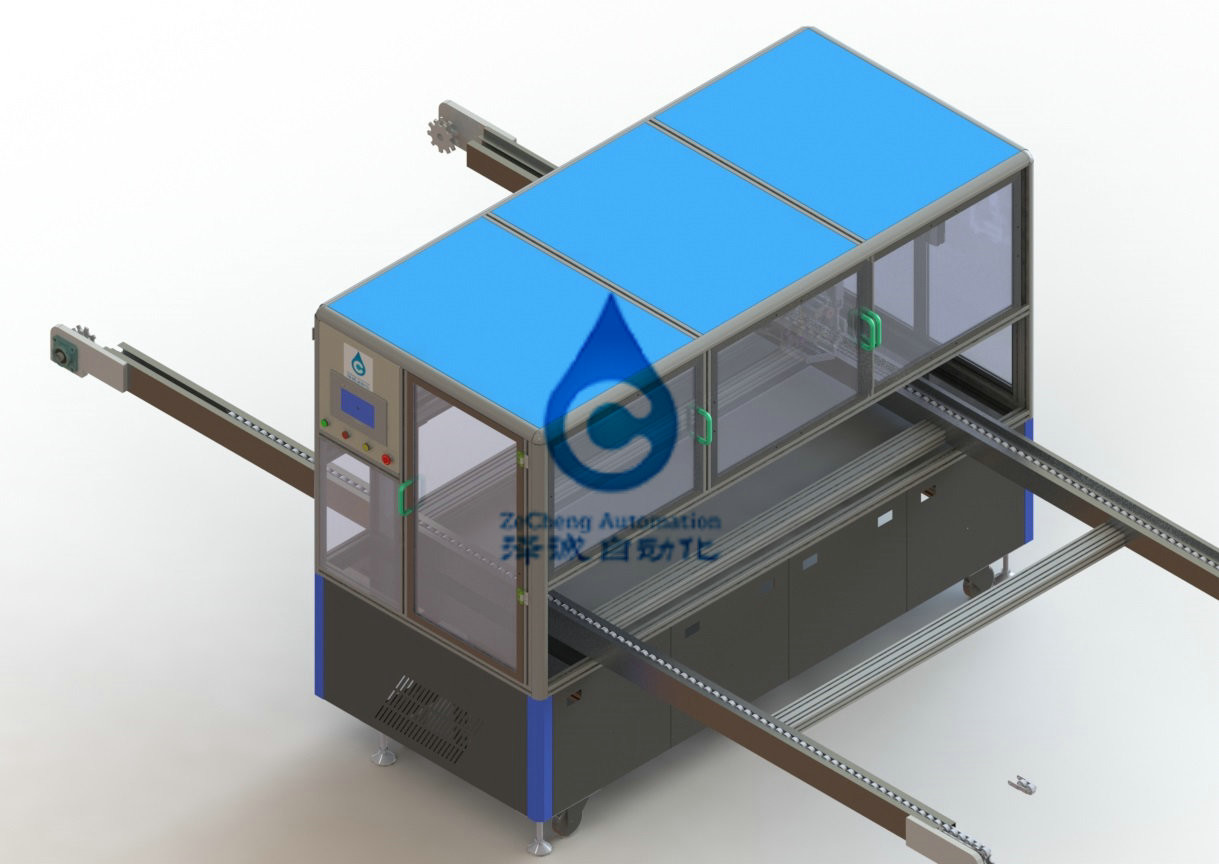

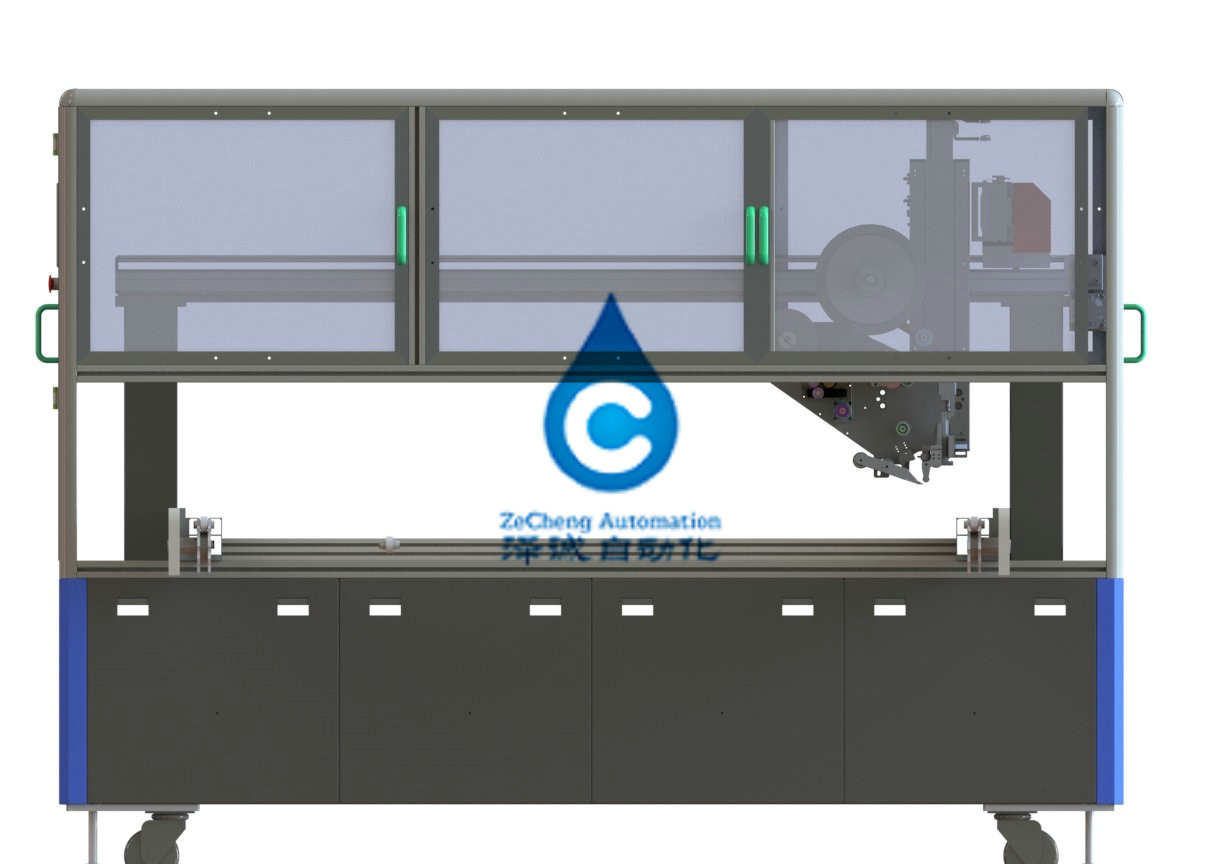

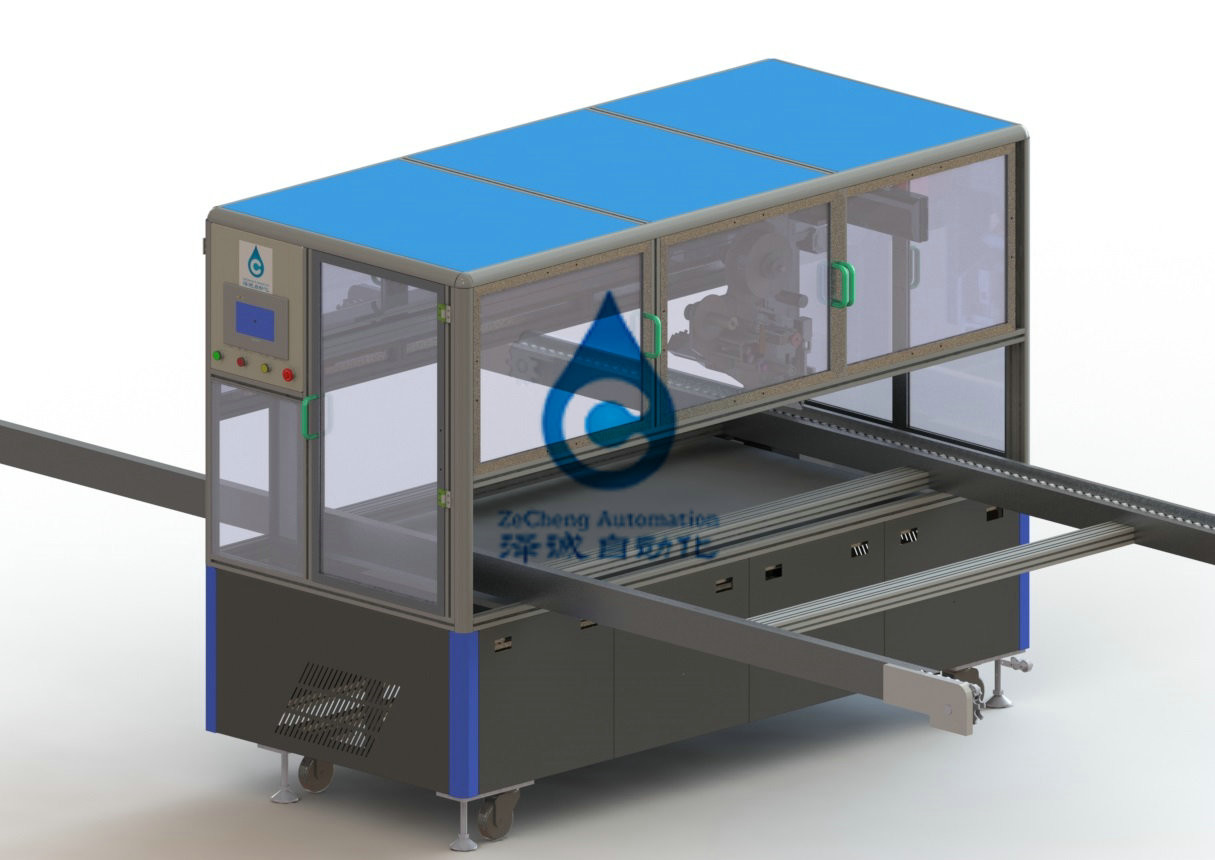

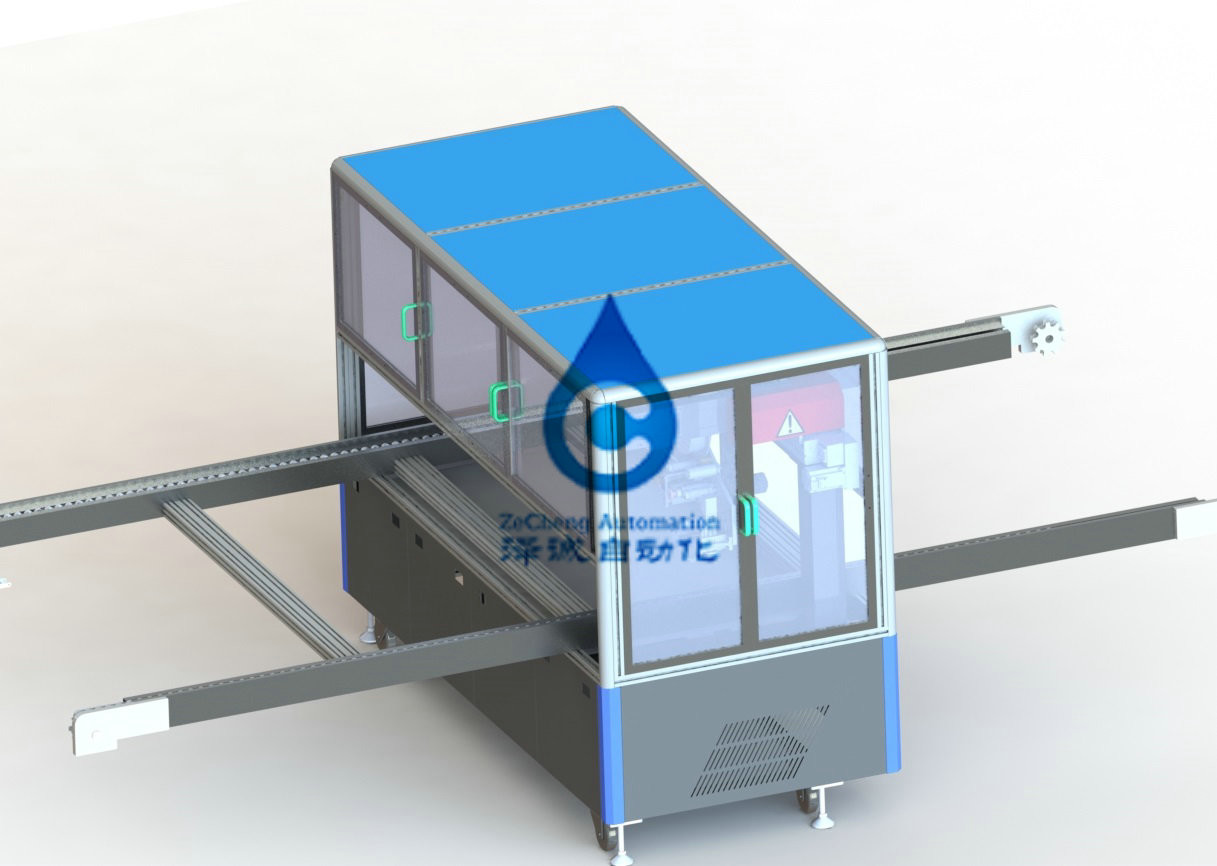

Batterie-Modul-automatische Spinnmaschine für quadratisches Modul-Hauptleitungsträger-Blatt
1. Ausrüstungseinleitung
1.1. Dieses Gerät ist besonders für den aufnehmenden Prozess nach der Fertigstellung des Schweißens des quadratischen Modulhauptleitungsträgerblattes bestimmt. Es hat die Funktionen des automatischen Ausschnitts und des automatischen Aufnehmens, und ist für das Aufnehmen mit getrenntem Papier passend.
2. Gerätfunktionen und -parameter:
2.1. Die Größe des passenden Moduls ist wie folgt
| Einzelteil | T3 | |||
| Einpunktbetrieb | 1P25S-M1 | 1P28S-M2 | 1P28S-M3 | 1P25S-M4 |
| Länge des Würfels * Breite * Höhe (Millimeter) | 1770.5*329.3*93.5 | 1929*314.8*94.1 | 1929*314.8*94.1 | 1770.5*329.3*93.5 |
| Modulgewicht | 86 | 95 | 95 | 86 |
| Flachheit an der Unterseite des Moduls | ≤0.8mm | ≤0.8mm | ≤0.8mm | ≤0.8mm |
2,2 Hauptfunktionen der Ausrüstung
1) die Ausrüstung hat die Funktion der materiellen Identifizierungs- und Brennstoffaufnahmeanzeige, zu verwirklichen Brennstoffaufnahme der ohne Unterbrechung; Wenn die Maschine gestoppt wird, wird sie für einmal ≥4h gestoppt, und die Stillstandszeit jedes Halts ist ≤ 5min.
2) die Spannungskraft-Kontrollmaßnahmen sollten im Filmzeichnungsprozeß angenommen werden, um zu garantieren, dass der Film während des ganzen Fütterungsprozess- und Filmschneidvorgangs auf der Voraussetzung gespannt wird, dass der Film nicht gebrochen ist. Die Spannungskraft kann justiert werden, und die Spannungskraft bleibt stabil, nachdem die Spezifikation eingestellt ist.
3) der Rückspulenmechanismus stellt Energie für die Wiederaufnahme des losen Papiers zur Verfügung festzuziehen und kann das lose Papier ≥200m empfangen;
4) die Abwickelnspule muss die Netzspannung zur Verfügung stellen, hat die Rückspulenfunktion und wird auf eine Art geregelt, die Sicherheit in Erwägung zieht. Der passende Spulendurchmesser ist 100-450mm und die effektive Last ≤20kg;
5) der rollende Druck ist 0.1mpa, wenn der Film aufgetragen wird; Bei Film ist das Haften, dort kein Schaden- oder Kratzerkennzeichen auf dem Film;
6) das Schnittmechanismuswerkzeug hat die Funktion des Lebenmanagements, die Anforderung der Blattlebenauswahl ist ≥10w-Zeiten, die Zahl des Schnitts von Zeiten kann die Spezifikation einstellen, die Verfallwarnung auffordert die Werkzeugänderung;
7)Bandbreite 60-80mm.
technische Parameter 2.3.Equipment
| Einzelteil | ZPCD05C | |
|
Technische Parameter
|
Die Leistungsfähigkeit von | Streifen 40SApply 2 des Bands |
| Die Gesamtleistung (Kilowatt) | 3KW | |
| Normale Betriebsleistung (Kilowatt) | 2.75KW | |
| Andere Energiemedien | Trockene Druckluftquelle | |
| Das Gewicht | 800KG | |
| Die Ausrüstungsgröße | W1200mmXL2300mmXH1900mm | |
3, Gerät-Beschreibung
Wenn der Modulbehälter die haftende Stellung des Klebers erreicht, wird die Aktion des Positionierungszylinders blockiert, gibt der Sensor ein Signal, fährt die Z-Achse den Kleberkopf, um sich nach unten zu bewegen, und das Band ist zum Modul nah, und die Kleberrolle drückt den Bandkopf auf dem Modul, y-Bewegung zum Servomotor, fährt den Kleberkopf, um sich zu bewegen, das Band auf dem Modul zu haften, geht zur spezifizierten Länge, schnitt das Band automatisch und bewegt dann, sich um den Endstückkleber zu beenden. Nachdem Sie Einteiler gehaftet haben, bewegen Sie die X-Achse und ein anderes Stück des Bands zu haften.
Spezifische Tätigkeitsbeschreibung:
3,1, Klebervorbereitungsmechanismus
Das ankommende Band ist manuell auf den Bandabwickelnmechanismus, die Motorsteuerungen die Abwickelngeschwindigkeit des Bandabwickelnmechanismus installiert, und die Spannung des Bands wird durch den Spannmechanismus justiert. Das Freigabepapier wird an der beweglichen Gummirolle 1 getrennt und gesammelt durch den Freigabepapier-Wiederaufnahmemechanismus. ; Der drückende Mechanismus des Klebers drückt das Band, um das folgende Kleberziehen zu erleichtern.
3,2, Zugklebermechanismus
Das dreiachsige lineare Modul XYZs fährt den klebenden Kopf, um den Klebstreifen auf dem Modul zu verschieben und zu haften.
3,3, Gestellsystem
Das Querpassschweißen wird angenommen, um die Stabilität der ganzen Maschine sicherzustellen. Es wird mit justierbaren Fußschalen und Universalrädern ausgerüstet, die das Niveau der Ausrüstung justieren und die Bewegung der ganzen Maschine erleichtern können.
3.4. Touch Screen Betriebssystem
Touch Screen Operationsschnittstelle, Systemparameter-Einstellungsschnittstelle, dort sind macht-auf, Notaus, Handbuch und automatische Knöpfe.
3.5. Steuerelektrisches Kabinett
Das elektrische Brett ist unabhängig innerhalb der Maschine installiert, und die Machtstromkreiskomponenten wie Durchsickernschalter, stabile Stromversorgung DCs, PLC zur Steuerung, Relais, Motorsteuerungsgerät, etc. sind nach innen installiert. Beziehungen zur Außenseite werden unter Verwendung der Verbindungsstücke und der Verteiler hergestellt. PLC nimmt OMRON, Mitsubishi, Panasonic an. Das Deckenteil des Stromkabels hat Perforierungen. Kabel und Lufteinlässe zwischen anderer Ausrüstung werden an der Unterseite verdrahtet und geleitet.
4. Energiemedien
Stromversorgung 4.1.The
4.1.1Voltage AC220V, einphasiges; Spannungsschwankung ist kleiner als ±10%.
4.1.2.Frequency 50 Hz.
4.2.air
4.2.1. Druck 0,4 | 0.45mpa.
4.2.2. Fluss von 10L/min.
Zustände 5.Environmental
Das Gerät kann ohne Sperre unter den folgenden Umweltbedingungen funktionieren.
5,1 umgebende Temperatur: 5-35℃
5,2 Feuchtigkeit 30-80% aber sollte nicht befeuchten.
5,3 ist es vom Salzgas, vom giftigen Gas und vom Schadgas frei.
Staub 5,4 hat keinen leitfähigen Staub.
5,5 die magnetische Grenze beeinflussen nicht die magnetische Grenze des Gerätes
