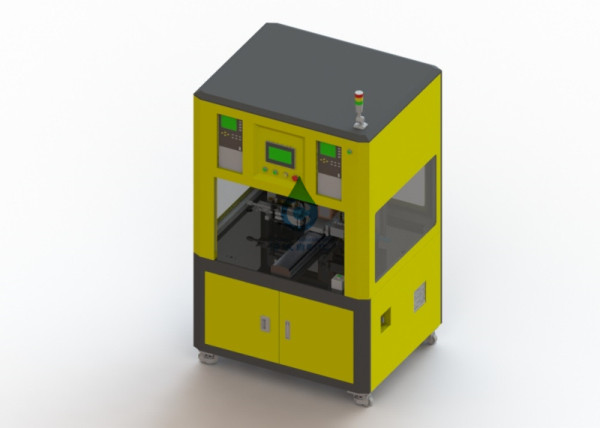

Halbautomatisches Schweißgerät für zylinderförmige Batterie 0.1-0.3mm
Spezifikationen
3,1 sich dem Gegenstand anpassen
Rundzellegröße
| Modell | Durchmesser (Millimeter) | Länge (Millimeter) |
| ZQA01B | 18-35 | 50-80 |
3,2 technische Parameter der Ausrüstung
|
Spezifikationen Einzelteil |
ZPBC02-00 | |
|
技术参数 Technische Parameter |
Leistungsfähigkeit (PPMs) | 30 |
| Vernickeln Sie Schichtstärke (Millimeter) | 0.1-0.3 | |
| XTrip (Millimeter) | 500 | |
| YTrip (Millimeter) | 500 | |
| Schweißstrom (A) | 500-5000Adjustable | |
| Schweißenszeit (Frau) | 1-100Adjustable | |
| Druckluftsystem | Quelle 0.4-0.7MPaAir zur Verfügung gestellt von Partei A | |
| Die Gesamtleistung (Kilowatt) | 3 | |
| Normale Betriebsleistung (Kilowatt) | 2,5 | |
| Entwurf (L*W*H) | 1200*1000*1900 | |
3,3, Effekt des Schweißens
Mechanische Spezifikationen

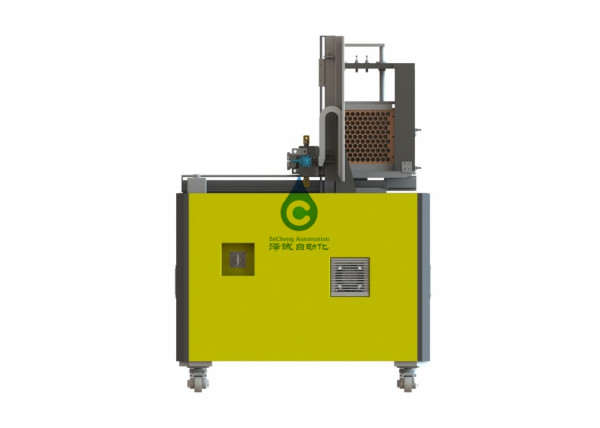

4,1 Gestellwohnungssystem
Das Gerät hat ein stabiles und zuverlässiges schweißendes Skelett. Das Substrat wird von der Stahlplatte mit einer Stärke von 20-25mm gemacht und die Oberfläche wird galvanisiert.
Die äußere Abdeckung nimmt Struktur der Blech- und Aluminiumlegierung an, schön und großzügig
4,2 schweißendes Befestigungssystem der zylinderförmigen Batterie
Die zylinderförmige Batterie wird manuell zur Positionierungsbefestigung für die genaue Positionierung entladen
4.3 schweißendes Plattformsystem
Die Servomotorantriebe die Kugelumlaufspindel, zum der Plattform zu fahren, um X-Ybewegung auf der genauen linearen Führungsschiene durchzuführen und die Stifte von der zylinderförmigen Batterie werden für das Schweißen verteilt.
Der schweißende Mechanismus ist auf beiden Seiten symmetrisch und geschweißt gleichzeitig
4,5 das Betriebssystem
Touch Screen Operation. Es gibt Start-, Notaus, Handbuch und automatische Knöpfe
4,6 Kontrollsystem
Die Maschine ist unabhängig mit elektrisches Brett, internen Durchsickernschalter, DC-Stabilitätsstromversorgung und andere Machtstromkreiskomponenten, Steuerung mit PLC, Relais, Motorsteuerungsgeräte installiert.
Die Beziehung mit der Außenseite wird mittels des Verbindungsstücks und der Endstelle hergestellt.
PLC nimmt Decke Panasonics PLC.The des Stromkabels wird durchlöchert an. Kabel und Lufteinlässe zwischen anderer Ausrüstung werden am untereren Teil verdrahtet und geleitet
5. Energiemedium
Stellen Sie bitte die folgenden Energiemedien zur Verfügung
Stromversorgung 5.1The
1> Schwankung 1%One-time<0> der Spannung AC220V±10% ist kleiner als 1% in 0.5s
2>frequency 50Hz±1Hz
5.2Air
1>Pressure 0.5Mpa<5kgf>
2>Capacity 10L/min
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
