Zellkern-Tab Pole Pillar Laser Welding-Maschinen-Zink-Nickel-Batterie

Technische Entwurfs-Zahl:

Zu:

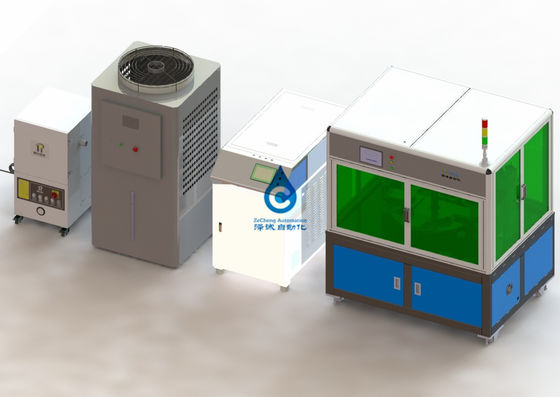

Elektrisches Kernpfostenspaltenlaser-Schweißgerät

ZCDC13A-00

1, Ausrüstungseinleitung

Die Ausrüstung wird hauptsächlich für das Zinknickelbatteriezellpfostenspalten-Laserschweißen, beziehungsweise, zu erzielen den Kern, der das Festklemmen in Position bringen, das Kernpfostenzelllaser-Schweißen benutzt, das polare formende Ohr des Kernes, den Kernkurzschlusstest und andere Prozesse.

2, Ausrüstung können sich den ankommenden Materialien und den Produktbeschreibungen anpassen

2.1. Anpassung Batteriespezifikationen

Einzelliger Chip des negativen Pfostens 2.1.1.100-AH Batterie 21 Stücke, Pluspol 20 Stücke, insgesamt 2 monolithische Zellpfostenbreite 68mm, Höhe 100mm

Abnahmeprüfungsprodukt: quadratische Zinknickelbatterie 100AH

2.1.2. Plattengrößendiagramm

Zahl der positiven Platte das Kathodenstück der Zahl

2,2, schweißender Effekt;

3 technische Parameter der Ausrüstung
3,1, Gesamtleistung: ≤15KW;
3,2, Stromversorgung: AC380 V±10% 50HZ, 5es-adrig dreiphasigsystem;
3,3, Druckluft: pressure≥ 0,5 MPa, flow≥12m-³ /h;
3,4, Vakuumquelle: ≤-90KPa (zur Verfügung gestellt von Partei A), suction≥18m-³ /h;
3,5, Gewicht Ausrüstung: Tonnen ≤1.5. Grundlastsanforderungen: 650kg/㎡;

3,6, Stickstoff: pressure≥0.5 MPa, <0.2m-³ /h,

3.7. Maße: (Länge) 4620* (Breite) 1500* (Höhe) 2000; (als nur Referenz, hauptsächlich in der Art);
3,8, Ausrüstungs-Leistungsfähigkeit ≥ 5PPM (Ausrüstungseffizienz, ausschließlich anderer Faktoren, Ausrüstungsüberlebensrate ≥ 99%, Produktausbeute ≥ 98%;

3,9 Laser-Energie: 4000W in mehreren Betriebsarten
4. Funktionseinleitung

4.1. Pole-Ohrlaser-Schweißen, das mechanis formt

Drehscheibenentwurf mit 4 Stationen, 1 Station, die, Positionierung, klemmend, Station 2 lädt, die Laserschweißenvakuum, schweißende Formung von 3 Station, Kurzschlusstest mit 4 Stationen drückt fest.

4,2 Positionierung des Materials auf die Zelle

Pneumatikzylinder- und Frühlingsstruktur werden angenommen, um die Befestigung festzuziehen, die Positionierung lösen und verbessern die Operationsgenauigkeit jeder Station auf der Drehscheibe.

4,3 polares Ohrlaser-Schweißen

4.3.1 kompakte Versammlung Laser-Schweißens: Wenn der elektrische Kern auf die Laser-Schweißensstation auf der Drehtabelle übertragen wird, drücken Sie den Kompressionszylinder und das elektrische Kernpfostenohr zur Pfostenspalte zu drücken, um zu garantieren herunter, dass das Pfostenohr nicht während Laser-Schweißens lose ist.

4.3.2 Laser-Schweißenskomponenten:

Laser-Wirt: Der Laser-Wirt besteht aus Laser, Wasserkühlungsmaschine, Schweißenskopf

Laser: Der Laser nimmt den inländischen ununterbrochenen Faserlaser Chuangxin an. Sehen Sie die folgende Tabelle für die technischen hauptsächlichparameter

Wasserspender: nehmen Sie Wasserspendereinheit des Doppelten der hohen Präzision warme an

Sehen Sie die folgende Tabelle für die technischen hauptsächlichparameter

4.3.3 Vakuum-Anlage:

Dampfreinigungssystem

Zwecks fristgerecht und absorbieren Sie effektiv den schweißenden Rauch, halten den schweißenden Arbeitsraum zu säubern, und zu verhindern dass der Rauch die schweißende Qualität, die Ausrüstung wird ausgerüstet mit einem Rauchreinigungsapparat beeinflußt.

Der Rauch- und Staubreinigungsapparat wird hauptsächlich aus rauchendem Mund verfasst und übermittelt Rohr, Radfan, Filtersieb und gereinigter Baumwolle.

Die technischen hauptsächlichparameter des Rauch- und Staubreinigungsapparats werden in der Tabelle unten gezeigt

(5) polare Ohrrekonstruktion

(7) die Prüfspannung
Der Zylinder fährt den Formungsblock, um die Position nach Laser-Schweißen zu formen, und der Formungsdruck ist justierbar.

Die Zelle wird gedrückt und repariert, und das Elektrodenohr der Zelle wird auf Spannung geprüft. Der Bildschirm wird gesteuert, um zwischen qualifizierter und unqualifizierter Spannung der Zelle zu unterscheiden. Nach diesem wird die Batterie manuell gesammelt und getrennt.

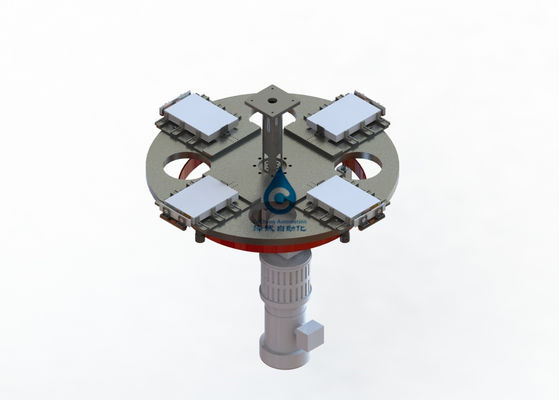

(7) Drehscheibensystem

Diese Komponente wird durch eine Drehscheibe gefahren und aus einem Hochwindenmechanismus besteht. Im Hochwindenzustand dreht sich die Drehtabelle, um sicherzustellen, dass die Rotation der Befestigung und der Zelle an jeder Station glatt ist und es keinen Zusammenstoß mit anderen Komponenten gibt. Drehung zur folgenden Station, wenn die Drehscheibe fällt, jede Station zu funktionieren.

(8) Anlagenkonfigurationsliste

5. Produktverwendungsumwelt

5,1 Druckluft: 0.4-0.6mpa; Verkehr: 15L/min

Stromversorgung 5,2: AC380V einphasig; Kleine Spannungsschwankung ±10%;

relative Luftfeuchtigkeit 5,3: 30-55%HR;

5,4 kein Schadgas, Flüssigkeit oder explosives Gas auf Standort.

1. Gelegentliche Zubehöre

Beziehen Sie bitte sich die auf folgende Tabelle für die gelegentlichen Zubehöre (für jeden Satz)

2. Hauptteilmarken

3. Annahmekriterien

Ausrüstungsannahme wird in Vorannahme und Endabnahme unterteilt.

1) Vor-Annahme: Die Vorannahme wird in der Firma der Partei b durchgeführt, und Partei A sendet Personal und Personal der Partei b, um die Ausrüstungszusammensetzung, den Auftritt, die Funktion und die relevanten Parameter zu bestätigen. Die Ausrüstung, die ununterbrochen 3 Proben, die Abschaltungszeit verursacht wird durch materielle Gründe schweißt, wird nicht gezählt. Während der Operation wurden der hohe Ertrag, die Funktion und die technischen Parameter der Ausrüstung nachgeforscht.

2) Endabnahme: Die Endabnahme wird von der Firma der Partei a geleitet. Die Ausrüstung wird zur Werkstatt der Partei a transportiert und wird nach Installation und Entstörung überprüft und angenommen. Die Ausrüstung, die ununterbrochen 10 Proben, die Stillstandszeit verursacht wird durch das Material schweißt, wird nicht gezählt. Während der Operation wurden der hohe Ertrag, die Funktion und die technischen Parameter der Ausrüstung nachgeforscht. Wenn es irgendein Problem mit der Ausrüstung während der Abnahmeprüfung gibt, soll Partei B, wie von Partei gefordert, die A, die Ausrüstung innerhalb der kürzesten Zeit umwandeln.

3) Zusätzliche Erklärung: Innerhalb eines Monats nach der Beauftragung der Ausrüstung, wenn Partei A die Probeproduktion und die Annahme wegen des unzulänglichen Materials oder der Unterstützungsanlagen Vorbereitung oder Störung durchführen nicht kann, die Bedingungen der technischen Spezifikation zu erfüllen, wird für die Ausrüstung gehalten, die Abnahmeprüfung verabschiedet zu haben.

4. Trainingsplan

Partei B ist für das Vereinbaren von Berufsingenieuren, um Berufsausbildung für Personal des Gebrauches 1-3 und der Wartung nach Ausrüstungsentstörung der Partei a durchzuführen verantwortlich. Der Ausbildungsinhalt ist, wie folgt:

1) Verstehen Sie die Funktionsmodule der ganzen Ausrüstung

2) Betriebsverfahren und Vorkehrungen für richtigen Gebrauch der Ausrüstung

3) Gerätprogrammbeispiel und Programmierungsbeschreibung

4) Wissen des schweißenden Schutzes

5) Schweißendes Prinzip und Technologie

6) Ausrüstungspflegeanweisungen

5. Bereich der Arbeit

Für Einzelteile nicht spezifizierten in der Tabelle werden gehalten, um außerhalb des Rahmens der Herstellung und der Durchführung durch den Lieferanten zu sein.

Standort, der Plan in Auftrag gibt

Der Standort, der Plan in Auftrag gibt, bezieht sich den auf Prozess des Geräteeinbaus, der Beauftragung und des Trainings, die vom Ausrüstungsingenieur zum Benutzerstandort abgeschlossen werden.
