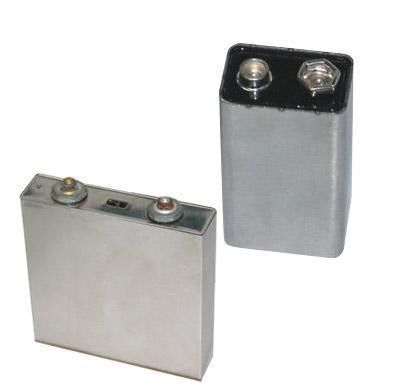

Aluminium-Laserschweißsystem für quadratische oder runde Aluminium-Batterieabdeckplatten
1. Die Geräteübersicht ist in der folgenden Tabelle dargestellt
| Gerätename | Schweißmaschine für quadratische Kappen |
| Die Anforderungen an die Stromversorgung |
Dreiphasig 380 V ± 5 %, 50 Hz Nennleistung: ≤12KW Nennstrom: ≤60A |
| Umweltanforderungen | Temperatur 5-40℃/ Luftfeuchtigkeit 10-90% |
| Nachfrage nach Gasangebot |
Luft < 0,2 m³/h, Druck ≥0,6 MPa Stickstoff < 0,2 m³/h, Druck ≥0,4 MPa |
| Arbeitszeit | 24H (Dauerbetrieb) |
| Fehlerrate | ≤2 % (nur durch Geräte verursacht) |
| Prozentsatz des Bestehens | ≥98 % (ausgenommen anormale eingehende Materialien) |
| Personalbesetzung | 1 Person (Be- und Entladen) |
| Effizienz der Ausrüstung | 1 PPM oder höher |
2, Gerätestruktur
Die Ausstattung besteht im Wesentlichen aus Laserhost und Schweißarbeitsplatz.

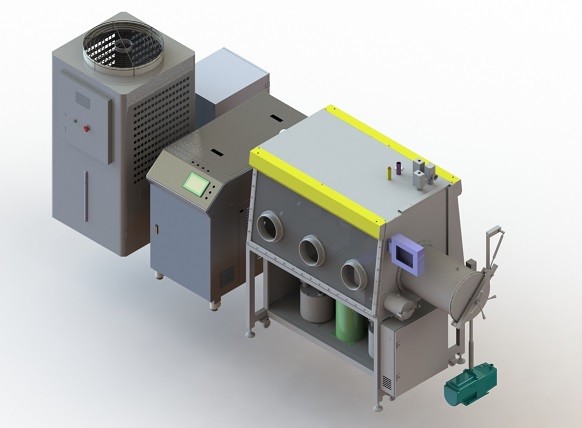

Die Gerätestruktur ist unten dargestellt
3, Gerätekonfiguration
Die Hauptkonfiguration der Ausrüstung ist in der folgenden Tabelle dargestellt
| Einheit | Anweisungen | Menge | |
| Schweißstation | Schweißvorrichtungssystem | 1 | |
| Laserbewegungssystem | Drei Achsen | 1 | |
| Überwachungssystem | 1 | ||
| Schweißschutzsystem | 1 | ||
| Staubreinigungssystem | 1 | ||
| Reinigungssystem | Säulen | 2 | |
| Schweißkontrollsystem | 1 | ||
| Laser-Host | Laser |
China Max/2000 m |
1 |
| Wasserkühlmaschine | DOLUYO / 2 S | 1 | |
| Lasergeschweißte Verbindung | importieren | 1 | |
4, Schweißarbeitsplatz

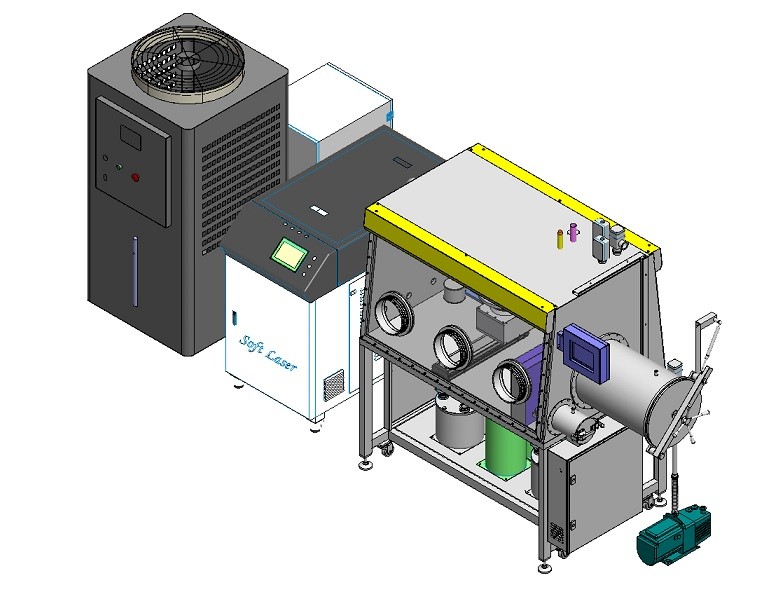

Die Schweißeinheit umfasst hauptsächlich ein Bewegungssystem, ein Schweißschutzsystem, ein Überwachungssystem, eine Vorrichtung, ein Staubreinigungssystem und ein Schweißkontrollsystem.Die Schweißtabelle ist in der folgenden Abbildung dargestellt.
