I. Ausrüstungsprofil:

Einleitung 1,1 zu den Gerätfunktionen und -prinzipien:

Dichtungsnagel-Schweißgerät wird hauptsächlich aus Mechanismus, Machtbatteriekalibrierungs-Stapelmechanismus, Erschütterungsspiegellaser-Reinigungsmechanismus, oberer Dichtungsnagelmechanismus, Dichtungsschweißensmechanismus, Beseitigungsmechanismus des defekten Produktes, Rahmenmaschinenabdeckung, Laser 600W (Schweißen), Maschine Laser-50W (Reinigung), Kühler, elektrischer Schaltschrank, Rauchreinigungsapparat und so weiter einziehen und entladen verfasst.

Es hat die folgenden Funktionen: automatisches Be- und Entladung, automatische Reinigung, automatisches Laden von Dichtungsnägeln, automatisches Schweißen, automatische Lagerung von unqualifizierten Produkten, Rauchabbau und andere Funktionen.

Anmerkung 1: das Kühler- und Schweißenssystem kann separat gesetzt sein und in die spezifische Position installiert sein, die vom Kunden spezifiziert wird.

2: das ankommende Batteriematerial ist einzelne bloße Batterie.

3. Die Entwurfsgröße ist abhängig von Istzuständen.

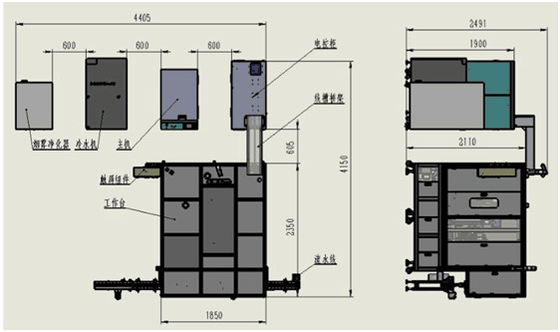

Außenmaß der Ausrüstung (L*W*H/mm): Schaltschrankgröße ≤4500*4200*2500mm (Endmaß ist abhängig von der Konstruktionszeichnung, die Spitze der Leuchtturmhöhe ist 2500mm weg vom Boden), unabhängige elektrische: 1200/600/1900mm Gesamtgewicht Ausrüstung: 2500KG.

1,4 technische Eigenschaften:

1. Automatischer Vorschub; Automatische Laser-Reinigung (keine Kristallisation oder andere feste Auslandsangelegenheit und keine große Menge von der Elektrolyse);

2. Automatische Fütterungsversammlungsfunktion des CCD-Dichtungsnagels (ankommende Gumminägel können den Versammlungseffekt von Nägeln nicht nach Versammlung beeinflussen);

3. Findene und versiegelnde Laser-Schweißensfunktion des Nagels automatische automatischer Schweißung CCDs (Simplex des zusammenpassenden Abstandes zwischen flüssiger Injektionsöffnung und Nagel ist 0.07-0.1mm);

4. Automatische Beseitigung von defekten Produkten;

5. Ausgerüstet mit Barcodescannenfunktion und Speicherfunktion von verbindlichen Schweißensparametern zum Batteriebarcode.

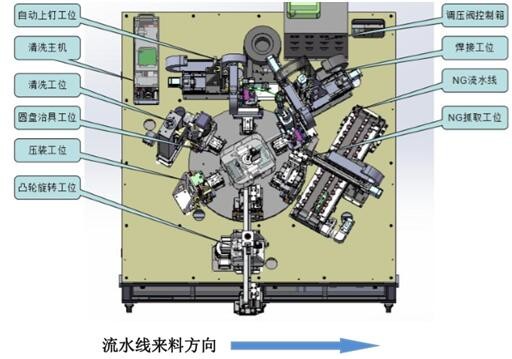

Einleitung 1,5 von Stationsfunktionen

Laden mit 1.5.1 Batterien und Codescannen

Die Batterie des oben genannten Prozesses wird dem Fütterungsort der Schweißensausrüstung durch die ankommende materielle Beförderungslinie übermittelt. Der Manipulator setzt die Batterie von der Abziehvorrichtung in die Worktablebefestigung.

Scannen Sie die Batterie, scannen Sie den Code NG, die Batterie wird geschweißt nicht zum NG-Bereich.

Positionierung 1.5.2 des Batteriestapels

Die Drehscheibe dreht die Batterie zum Stapel, der Station drückt, und der Hochwindenzylinder drückt die Batterie zum Stapel, der Ausgangsniveau drückt, damit die Dichtungsnagel-Schweißensoberfläche zur Laser-Reinigungsstation parallel ist.

1.5.3 Laser-Reinigung

Der Laser säuberte die Oxidschicht um das Einspritzungsloch, um die Schweißens-Leistungsfähigkeit zu verbessern.

1.5.4 installieren Dichtungsnägel

Nachdem die Batterie die PIN-Station einträgt, nimmt der CCDsichtstellmechanismus die Position des Dichtungsnagels gefangen, und der automatische freigebende Mechanismus PIN-3d gibt den Dichtungsnagel frei.

1.5.5 ermitteln automatisches Schweißen, bevor sie schweißen

Der obere Spitzenmechanismus preßt das Produkt zusammen, um das Schweißensdatumsniveau sicherzustellen, und das Sichtgefangennahmensystem nimmt die Dichtungsnagelposition gefangen. Punktschweissen wird zuerst durchgeführt, und dann wird das Schweißen abgeschlossen.

1.5.6 NG-Zupacken

Armeschleifencode, Nagel-armes Zupacken setzte NG-Pufferspeicherzugband.

automatisches Stanzen der einzelnen Batterie 1.5.7

Der Aufladungsmechanismus nimmt die Batterie aus dem Werktisch, Plätze es auf der ankommenden materiellen Beförderungslinie heraus und mittelt sie der Talstation durch das Förderband über.

unabhängiger elektrischer Kasten 1,6

A) Funktionen: verwendet für Installation, Verdrahtung und Steuerung der Ausrüstung.

B) Konfiguration: 1 Satz des unabhängigen elektrischen Kastens.

C) Anforderungen: die Größe des elektrischen Kastens wird wie vorgeschlagen (L×W×H/mm): Satz 1200×600×1900/, wenn die Stützfüße, bis 600mm gesetzt sind, weg von dem Hauptteil der Ausrüstung

Der Abstand.

D) Verdrahtungsnutverbindung zwischen dem elektrischen Kasten und dem Hauptteil der Ausrüstung.

Auswahl mit 1,7 Marken von Hauptkomponenten:

Farbe mit 4,1 Auftritten der Ausrüstung: die einheitliche Farbe ist warmes Grau, und die Standardfarbzahl ist- warmes Grau 1C Pantone, das mit dem Standardfarbbrett verglichen wird, das vom Käufer bereitgestellt wird und vom Käufer gekauft ist

Schriftliche Zustimmung der Partei a (der Gebrauch von Edelstahlauftritt erfordert spezifische Ausrüstung);

4,2 der Auftritt des Gerätes und des Fensters des Touch Screen haben nicht des den Namen und das Logo Verkäufers;

4,3 messend bei 1M weg von dem funktionierenden Stückchen oder der äußeren Wand der Ausrüstung, die Geräusche des Ausrüstung ≤ 75db;

4,4 die Ausrüstung stimmt mit den Sicherheitsnormen von relevantem mechanischem und Elektrogeräte des Zustandes und aller Sicherheitsnormen und Anforderungen überein, die durch den Sicherheitscode des Käufers erfordert werden. Wie Gurt Zähne

Die Bewegung des Rades und andere gefährliche Teile müssen Sicherheitsschutzmaßnahmen haben und Warnzeichen der Standardsicherheit, der Plan von Elektrogeräten sollten angemessene und sichere, Hochs und Tiefs-Spannung und starke und schwache Drähte sein

UnitedWinnersLaserCo. Shenzhen-ze Cheng-Automatisierung Co., Ltd.

Dateiname: technische Spezifikation des Dichtungsnagellaser-Schweißensausrüstungs-Aktenzeichens: Z1XY- **** - **** 2017 - 0* Versionsnummer: V1.0

Sechs verschiedene Linien

4,5 ein Anschlagring müssen außerhalb des Notausschalters eingestellt werden, um Schaden des Personals oder Materialien zu verhindern, die durch versehentlichen Zusammenstoß verursacht werden;

4,6 wenn die Eröffnung oder das Schließen des beweglichen Teils der Ausrüstung manuelle Wartung erfordert, muss eine Zugriffskontrolle eingestellt werden;

4,7 der elektrische Kasten und die Rohrleitung werden gegen Korrosion geschützt. Vakuumfiltergerät ist am Vakuumeinlaß installiert, um zu verhindern, dass ätzende Flüssigkeit die Vakuum-Anlage einträgt;

4,8 der Entwurf aller Teile passen sich an das Mensch-Maschinenfunktionsprinzip, mit ordentlichem und großzügigem Auftritt an. Text und Farbe beschriften farbloses transparentes „der Vakuumröhre“ -, „Druck“

„- Blau herein und schwärzt heraus,“ Hochdruckrohr „- Rot für Ausrüstungsteile, Rohrschnittstelle;

4,9 hat PLC oder ipc, die mit Ausrüstung ausgerüstet werden, Kommunikationsmodul mit externem System und Farbtouch Screen. Die Kommunikationsschnittstelle muss mit Ethernet-Anschluss ausgerüstet werden

Zusammenarbeitsverpflichtung

1. Neues Ausrüstungsversprechen

Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.

2. Vertraulichkeitsverpflichtung

Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.

3. Kundendienstverpflichtung

(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;

(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh

(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
