Schweißensausrüstungsentwurf

Für das Schweißen Ihrer Produkte, haben wir einen Satz des Laser-Schweißenssystems entworfen, das hauptsächlich Laser-Schweißgerät und aus Schweißen besteht

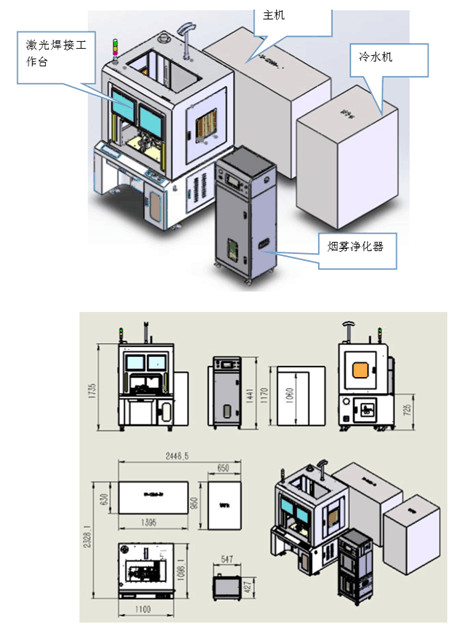

Die Zusammensetzung des Werktischs ist, wie folgt:

1 Struktur und Konfiguration

1,1 Konfiguration und Parameter des Laser-Schweißgeräts:

Modell uw-s1500-tu

Die Maximumlaser-Energie ist 1500W

Das Laser-Funktionsmedium wird mit seltene Erdglasfaser lackiert

Die Laser-Wellenlänge ist 1080nm±5nm

Impulsbreitendauerlicht

Energiestabilität ±1%

Ausbringungsmenge Maschinenenergie des Kanals der Glasfaser 1 ganze <5kw>

Zielen des roten Lichtes

Leistungsaufnahme AC380V±10%/3P+PE

Hauptmaschinengröße: 1395L*630W*1060H (Millimeter)

Kühlverfahren: Wasserkühlung

Schnittstellenart aus optischen Fasern QBH

Durchmesser aus optischen Fasern 50um, 100um optional

Faser der Strahlnqualität BPP 50um, <2mm>

Länge aus optischen Fasern 10m Standard

1,2 kältere Parameter

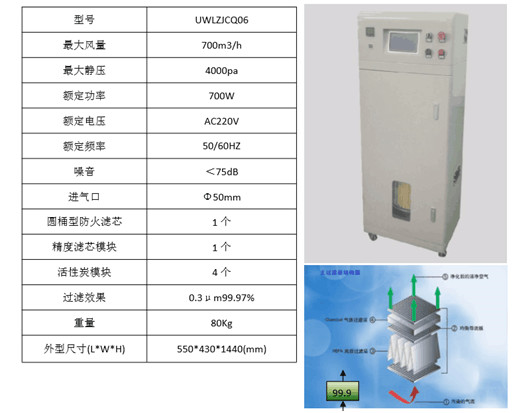

2,3 Parameter und Konfiguration des Rauchreinigungsapparats

Die Vakuumröhre hat ein hohes Brandverhalten, die Feuerwiderstandsklasse kann v-0 erreichen. 

Körpermetallrahmenkonstruktion, materielle Stärke des Rahmens von 1,5, Safe und langlebiges Gut; Die Struktur ist klar, unterteilt in: filtern Sie Raum, Luftreinigungsraum und Auspuffkammer. 

Spezieller Legierungsstrudelmetallwindradentwurf, Ermüdungsfestigkeit, stabile Operation, lärmarmer, hoher Luftvolumen, große Saugkraft, hohe rauchende Leistungsfähigkeit. 

Die Filterschicht im Filterelement hat eine hohe feuerfeste Eigenschaft, die die feuerfeste Anforderung von (200-300) ℃ sofort erreichen kann, und der feuerfeste Grad kann v-0 erreichen. Filtration der hohen Präzision bis 0,3 Mikrometer. 

Mit eingebautem Aktivkohlemodul stellt der Mehrstufenfiltrationsentwurf die gründliche Filtration von schädlichen Stoffen im Rauche sicher, um die Umwelt und die menschliche Gesundheit zu schützen. 

Installieren Sie stepless Gouverneur, Luftvolumen kann nach Belieben justiert werden. 

Mit Tageszeitfunktion kann die Anfangs- und Endzeit einstellen. 

Mit der Funktion der Temperaturinduktion, kann der Grenztemperaturwert eingestellt werden. Wenn die Grenztemperatur erreicht wird, wird die Warnungsfunktion begonnen, hört der Fan auf zu laufen, und das Magnetventil ist geöffnet, um den Stickstoff zu beginnen, Funktion auszulöschen. 

Mit Druckfeedbackfunktion kann den Grenzdruckwert einstellen, wenn der interne Druck den Grenzdruck erreicht, beginnen die Warnungsfunktion.

Tragkonstruktion 2,4 der Schweißenstabelle (das Effektzeichnen ist als nur Referenz, sich beziehen bitte den auf tatsächlichen Entwurf für Details):

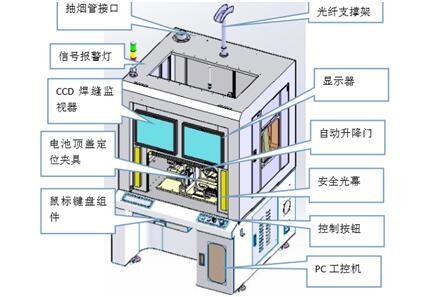

Tabellenbau (mit Haube)

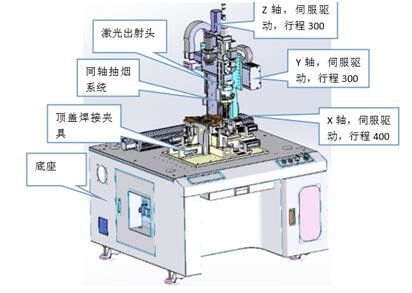

Interne Struktur der Tabelle (entfernen Sie Haube)

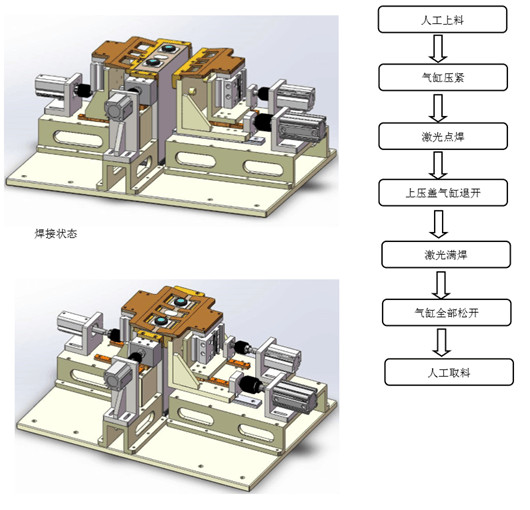

schweißende Struktur der Befestigung 2,5

1) Produktbeschreibungen

2) Batteriedeckelschweißvorrichtung

Ladenstatus

2,6 Großteile der Schweißenstabelle

2,7 Hauptteilmarken

Kontrollsystem

1. Schweißenswerktisch wird durch industriellen PC gesteuert; 2. Die Schweißensbahn wird durch Lehrmethode programmiert, und das Schweißverfahren wird automatisiert. Das Schweißensverfahren kann geändert werden, und die Operation kann örtlich festgelegt sein

Ändern Sie Erlaubnis, kann durch die Steuerung der Operationsschnittstelle eingestellt werden; Die Schweißensbahn wird durch das Unterrichten eingegeben, und das Schweißverfahren wird automatisiert.

Hauptkonfiguration ist, wie folgt: 1) die x-Achsenübersetzungseinheiten: Servomotorantrieb, 400 Millimeter, sich wiederholende Positionierungsgenauigkeit von +/- 0,03, ist abhängig von den tatsächlichen Übersetzungseinheiten des Entwurfs 2) Y: Servomotorantrieb, 300 Millimeter, sich wiederholende Positionierungsgenauigkeit +/- 0,03, ist abhängig von den tatsächlichen Achsenübersetzungseinheiten des Entwurfs 3) Z: Servomotorantrieb, 300 Millimeter, sich wiederholende Positionierungsgenauigkeit +/- 0,03, ist abhängig von dem tatsächlichen Werktisch des Entwurfs 3 annimmt integralen Entwurf, Verteilungssteuerhintertür, um Anpassung und Wartung zu erleichtern; Standard mit Monitor, ipc, Monitor;

Iii. Leistungsfähigkeits-Berechnung

Schweißens-Leistungsfähigkeit: f=W/E

F: Zahl von Laser-Punkten pro die Sekunde produziert durch Laser-Schweißgerät

W: durchschnittliche Spitzenleistung des Laser-Schweißgeräts

E: Monopulseschweißen erfordert Energie

F: F = W/E

F ist, was wir normalerweise die Frequenz nennen, ließ uns sie nennen Hz.

Batteriespitzenschweißens-Leistungsfähigkeit: Schweißenslänge: Batterie-Abbauzeit (46+173) x2=438mm (die Schweißensrate ist 50mm/s, und der Entwurf wird entsprechend Batterie 46173 ausgewertet), wird manuelle entsprechend 8s, die Zylinderaktion 2s, Wellenbewegung 2s Bedarf eines schweißender Schlusses der Batterie berechnet

9 + 3 + 2 + 8 + 2 + 2 = 26 s

Schweißens-Leistungsfähigkeit: 60/26=2.3PPM

Iv. Operationskosten

1) das Filterelement wird einmal im Monat, einzeln ersetzt. Ein Kühler benötigt ein Filterelement insgesamt;

2) hängt gemeinsame Schutzlinse des Schweißens, der Verlust vom Gebrauch ab;

3) Leistungsaufnahme erfordert durch die Ausrüstung und die Kosten von Betreibern;

Zusammenarbeitsverpflichtung

1. Neues Ausrüstungsversprechen

Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.

2. Vertraulichkeitsverpflichtung

Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.

3. Kundendienstverpflichtung

(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;

(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh

(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
