Vollautomatischer Detektor X Ray für multi Schicht-Wicklungs-Energie-Batterie-Entdeckung
1,1 Einsatzbereiche:
Die Ausrüstung wird hauptsächlich in der automatischen on-line-Entdeckung der mehrschichtigen Wicklungsenergiebatterie in der Lithiumenergieindustrie benutzt.
Einleitung 1,2 von Ausrüstungsfunktionen und -prinzipien:
Das Gerät strahlt Röntgenstrahlen durch einen Röntgenstrahlgenerator aus, dringt das Innere der Batterie ein und wird durch einen Flachbildschirmdetektor aufgehoben, der Bilder und Fotos macht. Durch die Computer-zugehörige Software zur Bildverarbeitung und automatische die Analyse und das Urteil. Identifizieren Sie die guten und schlechten Produkte, und wählen Sie die schlechten Produkte, das Vorder- und Rückseite Ende der Ausrüstung kann mit der Fertigungsstraße angeschlossen werden aus.
Operationsfluß der Ausrüstung 1,3:
1.3.1 die Hauptlogistiklinie des Kunden wird in zwei einschiebbare Materialien unterteilt, die zum Testgebiet durch das Förderband transportiert werden; Lokalisieren Sie genau den Teststandort durch den Stellmechanismus des Messpunkts im Testgebiet;
1.3.2 führen automatische Inspektion und Urteil durch Computer-zugehörige Software durch. Das Entladungsende ist automatisch die sortierten heraus defekten Produkte durch eine mechanische Hand und in die gekennzeichnete Position gelegt. Die OKAYbatterie fließt weg durch das Fließband.
1.3.3 das ankommende Material des Produktes wird mit A/B eingezogen, und der Fütterungsmanipulator ergreift zwei Paletten (ein A und ein B) auf einmal den Gurt der Ausrüstung ziehen. Nachdem die Entdeckung abgeschlossen ist, ergreift der Fütterungsmanipulator zwei Paletten auf einmal und lässt das Material gleichzeitig fallen. Jede Palette ist eine Einzelzelle, und die Gesamtgröße ist eine.
1.3.4 der Röntgenstrahlplan ist u-förmig, und die Verbindung zwischen den oberen und untereren Materialien mit dem Hauptzuggurt ist der Manipulator, während der obere und unterere Materialmanipulator durch die Berufstechnologie entworfen und produziert wird.
1.3.5 mit qr Code-Lesefunktion, Scannengewehr sr-751; Binden Sie mit allen Maßen und Bildern, außer in Excel-Format.
Vereinheitlichte Sammlung von 1.3.6 NG Produkt (Palette und Batterie) wird manuell herausgenommen und gelegt in die gekennzeichnete Position und mindestens in 6 Stücke wird gespeichert.
1.3.7 die Fütterungsrichtung der Fertigungsstraße ist von rechts nach links, und das Batteriepfostenohr ist zur Hauptlogistiklinie des Kunden senkrecht.
Zusammensetzung der Ausrüstung 1,4
System mit 1.4.1 Gestellen
Das Gerät hat einen quadratischen Schweißensrahmen, und das Substrat ist Stahlplatte mit einer Stärke von 15-30mm.
Die Farbe des Gestells und des Blindflanschs ist warmes Grau 1C des Computers (oder entsprechend Kundenfarbkarte).
1. 4,2 Ausrüstungsteile
Die Stahloberfläche der ganzen Maschine wird mit Chrom überzogen, und die Oberfläche von Aluminiumteilen wird mit harter Oxidation behandelt.
Ausrüstung 1.4.3, die System übermittelt
Das Fütterungsförderband der Ausrüstung und die Entladung des Fördererzuggurtes werden mit dem Hauptzuggurt angeschlossen (der oben genannte abschließende Entwurf 3D herrscht vor).

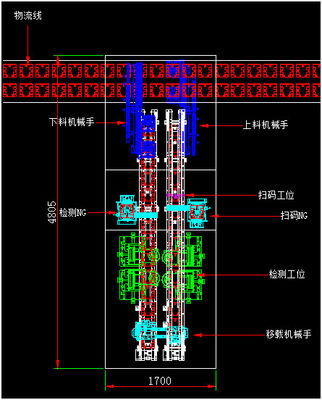

Gesamtstruktur 1.4.4:
Gesamtgröße (Länge * Breite * Höhe): 4805mm×1700mm ×1800mm (es gibt einen kleinen Unterschied bezüglich des Istmaßes)
1,5 Hauptkomponenten:
1.5.1 Mikrofokus Röntgenstrahlgenerator und -Kontrollsystem.
1.5.2 Röntgenstrahlentdeckung und Darstellungssystem.
1.5.3 Röntgenstrahlschutzkasten.
1.5.4 PC für Steuer- und Bildverarbeitungs-Software, Maß und Urteil-Software.
1.5.5 Strahlung-sicheres Blech, Erfassungssystem, Förderband, Manipulator sortierend, NG-Pufferspeichergerät, Be- und Entladungs-Manipulator.
Ii. ankommende Materialien und Produktbeschreibungen passend für die Ausrüstung:
2,1 prüfbar Zellspezifikationen:
| Höhe der Batterie | 148mm |
| Die Breite der Batterie | 100-200mm |
| Die Stärke der Batterie | 15mm |
Prüfmethode 2,2: automatisch überprüfen Sie und bestimmen Sie GAP zwischen der Kathode und der Anode auf dem oberen und untereren Teil der bloßen Zelle (positive Elektrode des negativen Elektrodenpakets).
2.2.1 prüfen die vier Ecken der Zelle, an den vier Ecken von A, von B, von C und von D der bloßen Zelle.
2.2.2 der Verschiebungsabstand zwischen der eckigen Kathode und der Anode der bloßen Zelle können ermittelt werden, und die Daten zwischen jeder Schicht können auf der Anzeige ausgegeben werden und die Maximum-, minimalen und Durchschnittswerte können statistisch analysiert werden. Die Anzahl von Inspektionsgegenstandschichten (ROI) kann entsprechend den Anforderungen eingestellt werden, das Maximum ist 40 Schichten (Eisenlithium materielles ≤ 40 Schichten, materielles ≤ drei 30 Schichten; Entnehmen Sie die Probe, die vom Käufer als der Referenzstandard zur Verfügung gestellt wird.
Betriebsart 2,3: automatisches Maß, automatisches Urteil von guten und schlechten Produkten entsprechend den vorgeschriebenen Standards und automatisches Sortieren von schlechten Produkten.
Iii. Ausrüstungsinspektionsfähigkeit
Genauigkeit der Bestimmung 3,1: Wiederholungsgenauigkeit S=±60 m oder kleiner (gemessen in den Standardtabletten).
3,2 überprüfen Modus
3.2.1 volle automatische: die Batterie wird automatisch für automatische Inspektion geliefert und transportiert, und die OKAY und defekten Produkte werden automatisch entsprechend dem Ergebnis getrennt und entladen, das durch das Verfahren entsprechend verschiedenen unerwünschten Kategorien bestimmt wird.
3.2.2 halbautomatisch: automatische Inspektion wird für die automatische Versorgung und die Lieferung von Batterien geleitet. Jedoch bestimmt die Inspektion die folgenden Behandlungsmethoden:
< semi-automatic="" 1=""> OK/NG durch manuelle Bestimmung, keine manuelle Intervention (Bestimmung), die Ausrüstung im Bereitschaftszustand;
< semi-automatic="" 2=""> Automatische Anerkennung OK-/NGmaschine. Wenn es O.K. oder NG, die Maschine bestimmt, Bereitschaft für manuelle Intervention einstellen kann, die Bereitschaftszeit optional (Minimum 1 Sekunde, maximales unbegrenztes). In der Bereitschaftsbetriebsart wenn es keine manuelle Intervention gibt, verarbeitet die Maschine automatisch entsprechend dem Urteilergebnis.
Handbuch 3.2.3: alle Bewegungen des Mechanismus können vom Spieler bewegt werden;
Beschreibung der Hauptfunktion 3,3 der Ausrüstung:
Realzeit 3,4 Röntgenbildentdeckung;
das Maß mit 3,5 Luftlinien kann durchgeführt werden;
3,6 mit der Funktion der Multigruppendatenspeicherung, die Entdeckung von verschiedenen Arten von Produkten können einfach verwirklicht werden, indem man auf die entsprechenden Verfahren sich bezieht, und die Anzahl von automatischen Entdeckungsprogrammen kann über 60 gespeichert werden;

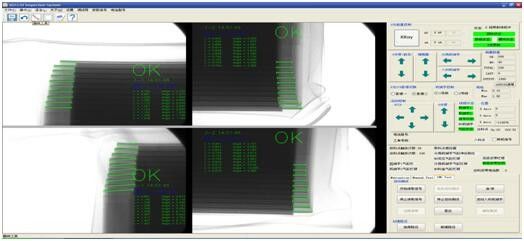

3,7 Entdeckungsbilder und Testdaten von mehrfachen Teilen der gleichen Batterie werden auf dem gleichen Schirm zum Vorteil des manuellen Urteils angezeigt
Höhe mit 3,8 Prüfständen: 750±10 Millimeter über dem Boden.
3,9 Sicherheitsmaßnahmen und Gegenmaßnahmen:
3.9.1 schließt Röntgenstrahl automatisch, wenn die Ausrüstungspflegetür und -fenster geöffnet sind.
3.9.2 stellen Röntgenstrahl automatisch ab, wenn es kein ankommendes Material für 5 Minuten ununterbrochen gibt (die Zeit kann vom Benutzer eingestellt werden).
3.9.3 benutzen den Strahlungsindikator und benutzen die Statusanzeige, um den Arbeitsstatus des Röntgenstrahls zu zeigen.
3.9.4 x-Strahlndurchsickern ≤ 1.0v /h (unter Verwendung einer Strahlendosisprüfvorrichtung bestätigt von einer Drittpartei).
Betriebsumgebung der Ausrüstung 3,10:
Antriebsleistung 3.10.1: AC220V/10A, 4000W
3.10.2 Temperatur: ℃ 25℃±3.
Druck der Druckluft 3.10.3: 0,5 | 0.7mpa (5-7kgf/cm2), Fluss: 15L/min.
relative Luftfeuchtigkeit 3.10.4: ≤ 60% relative Feuchtigkeit (keine Kondensation).
3.10.5 Gewicht Ausrüstung: 3000KG.
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
