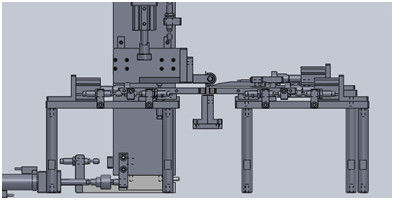

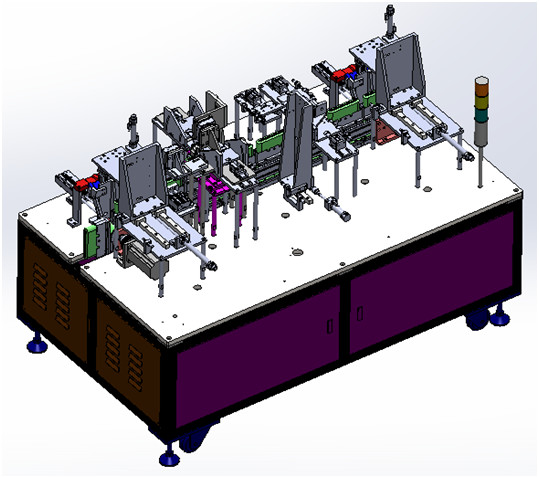

Hohe Leistungsfähigkeits-Batterie-Produktions-Ausrüstungs-verbiegende und versiegelnde Maschine

Hohe Leistungsfähigkeits-Batterie-Produktions-Ausrüstungs-verbiegende und versiegelnde Maschine

1.1.1. Entwurfsanforderungen

1.1.1.1. Diese Maschine ist passend für die elektrische Zelle der Abdeckung, den Pfostenansatz in s-Form zu verbiegen, versiegelt die Abdeckung und führt dann Höhenentdeckung durch.

1.1.1.2. Prozessfluß: das ladende → des leichten Schlages, das festklemmt, → Abdeckung flacher → Pfostenansatz verbiegendes → Abdeckungsabdeckungs-Dichtung → in Position bringend kurz, schließen Entdeckung → Laser-Punktschweissen → Stanzen.

1.1.1.3. Eigenschaften: die Biegung des Pfostenansatzes ist S-förmig. Nachdem man die Abdeckung versiegelt hat, wird Laser-Punktschweissen bei vier Punkten durchgeführt, um die Abdeckung an weg aufprallen zu verhindern. Vor dem Stanzen es gibt auch Höhen- und Kurzschlussentdeckung.

1.1.1.4. Qualifiziertes Produktionsrate ≥ 99,8%

1.1.1.5. Produktionsertrag ≥ 95%

2.1.2. Hauptkomponenten der Ausrüstung

2.1.3. Technische hauptsächlichparameter der Ausrüstung

anpassungsfähige Gegenstände 2.1.3.1

Batterielänge: 36 | 100mm, Batteriebreite: 30-148mm, Batteriestärke: 3,0 | 10mm. Die Batterieform wird dementsprechend ersetzt. Die Positionierung jeder Station wird entsprechend der Stärke der Batterie justiert, und die Arbeitshöhe wird entsprechend der Höhe der Batterie justiert.

technische Parameter 2.1.3.2-Ausrüstung

2.1.5. Beschreibung von Hauptausrüstungsteilen

2.1.5.1. Gestellsystem:

Nehmen Sie quadratische Struktur des Schweißens 4040, Oberflächenbackenfarbe, der Auftritt der Hauptfarbe entsprechend Kundenbedarf an. Das Substrat ist auf der Oberfläche der Stahlplatte galvanisiert.

2.1.5.2. Ausrichtungssystem:

Stellen Sie die Batterie in der rechten Position ein, benutzen Sie die dünne Platte gegen das Pfostenohr, rollen Sie die Abdeckung flach.

2.1.5.3. Verbiegende Komponenten:

Stellen Sie die Position zuerst, vorwärts und rückwärts durch zwei Feinbleche, eins oben und eins unten ein, um das Ohr in eine s-Form zu falten.

2.1.5.4. Abdichtungssystem:

Erstes Material des Manipulator zu einer Plattform und dann zur Dichtung, Dichtungsoberfläche muss zur Plattform parallel sein.

2.1.5.4. Testsystem:

Automatische Kurzschlussentdeckung von Batterien, defekte Produkte werden nicht wenn Laser-Schweißen, automatische Beseitigung des Materials geschweißt.

2.1.5.5-Laser-Punktschweissensystem

Der drückende Block preßt die Batteriedeckelplatte zusammen, und die Stellenschweißung 4 Laser-Maschine automatisch zeigt auf die Batterie, um zu verhindern, dass die Batteriedeckelplatte sich verwirft.

2.1.5.6. Kraftübertragungssystem:

Das Kraftübertragungssystem wird durch ein synchrones Rad und einen synchronen Gurt angeschlossen, und eine äquidistante Montageplatte ist auf den Gurt installiert, und eine Batterieform ist auf die Platte installiert.

2.1.5.7. Betriebssystem

Touch Screen Operation. Es gibt Energie, Notaus, Handbuch, automatischer Knopf.

2.1.5.8. Bedienfeld

Die Maschine wird mit unabhängigem elektrischem Brett, Durchsickernschalter, DC-Stabilitätsstromversorgung und andere Machtstromkreiskomponenten, Steuer-PLC, Relais, Motorsteuerungsgerät, etc. ausgerüstet. Und Außenanschluß, unter Verwendung der Verbindungsstücke und der Terminaltabelle. PLC nimmt omron an. Kabel und Lufteinlässe zwischen anderer Ausrüstung werden unten verdrahtet und geleitet.

2.1.6. Energiemedium

2.1.6.1-Energie

1) blitzschnelle Änderung der Phase der Spannung AC230V± 10% countervally

2) Frequenz: 50Hz±1Hz

2.1.6.2-Luft

1) Druck 0.5mpa 5kgf/cm2

Zusammenarbeitsverpflichtung

1. Neues Ausrüstungsversprechen

Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.

2. Vertraulichkeitsverpflichtung

Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.

3. Kundendienstverpflichtung

(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;

(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh

(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
