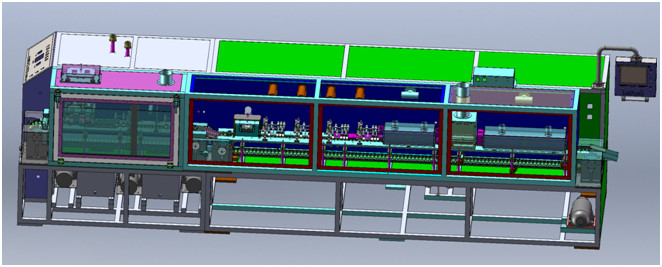

Batterie-Produktionsmaschine-zylinderförmiger Batterie-Reinigungs-Öler 380V 50HZ
I. Ausrüstungsparameter
1. Einleitung der Ausrüstungsfunktion und -prinzips
Verwendet für das Säubern des Schmutzes wie Eisenschrott, des Schmutzes, des Elektrolyts und anderen Schmutzes auf der Oberfläche zylinderförmiger Batterie 18650 nach zweimal versiegeln, Reinigungstrocknende Wasser Tröpfchen, Rostschutzöl und Trockner sprühend.
2. AusrüstungsSteuerfluss
Schließen Sie die Dichtung in das Batterie → eins Bürste (warmer Wasserkanister addieren Reinigungsmittel), → eins geschnittene Wasser → zwei Hochdruckspülen (ohne Reinigungsmittel) → zwei geschnittene Wasser an
→ Übergang →, das → Backen → Übergang → Oberteiloberflächenspraycode → Übergang → Sprayrostschutzöl → Backen → Entladung lufttrocknet.
3: technische Parameter der Ausrüstung
| Die grundlegenden Parameter | |
| Einzelne Maschinen-Leistungsfähigkeit | ≥100PPM |
|
29/5000 Einzelne Maschinen-Leistungsfähigkeit
Kettengeschwindigkeit |
Variable Frequenz justierbares 0-3m/Min |
| Produktdurchlaufrate | 99,5% |
| Gerätrotationsrate | 98% |
| Standardwasserverbrauch | Bereiten Sie 10L des Wassers in einer Stunde für 1000 Batterien auf |
| Die Geräusche | DB 80 oder kleiner |
| Betriebskonfiguration | |
| Die Druckluft | Schärfe 0,6 MPa |
| Die Eingangsspannung | 380V/50HZ, 25KW |
| Leitungswasser | Stellen Sie 1-Zoll-Wasserleitungsschnittstelle zum Geräteeinbaustückchen zur Verfügung |
| Vergeuden Sie Wasserführung | Stellen Sie 1-Zoll-überschüssige Wasserführungsabflussrohrschnittstelle zum Geräteeinbaustückchen zur Verfügung |
| Emissionen | 2 Auspuffrohre mit Durchmesser von 4 Zoll werden zur Installation der Ausrüstung zur Verfügung gestellt |
| NEIN. | Der Name von | Der Inhalt wird eingeführt |
| 1 | Fütterungs- und Ankernmechanismus | 1 Satz, schließen an die Dichtungsmaschine an, um das Material herauszuziehen. |
| 2 | Förderkette | 2 Sätze, Edelstahlkette, Batterie-Träger auf der Eisenrolle, Eisenrolle und Leiter schreiben Gummireibung, fahren die Batterierotation, stellen die einheitliche Reinigungs- und Ölübereinstimmung sicher; Die Förderkette angetrieben durch variablen Frequenzgeschwindigkeitsstellmotor |
| 3 | Scheuern Sie Institutionen | 1 gesetzt, ununterbrochen der Pumpe Hochdruckwasser heraus beim Bürsten, Pinselmechanismus, unterteilt in Bürstenhauptteil, Bürste beide Enden. Heißwasser-Spraybatterie des Behälters 1# beim Schrubben. |
| 4 | Schneiden Sie die Wasseragenturen | 2 Sätze, 1 Satz, nachdem dem Waschen und 1, Satz nachdem dem Waschen. Nehmen Sie 1 Turbulenzfan an. |
| 5 | Backeninstitutionen | Zwei Sätze, der Gebrauch des Strudelfans mit dem Wärmerohr, die Batterie vor und nach Ölbacken, die Batterieoberflächentemperatur ≤60℃ |
| 6 | Druckverfahren | 1 Satz. Nachdem man gesäubert hat und getrocknet hat wird die Oberteiloberfläche mit imaz 9030 gespritzt |
| 7 | Ölinstitutionen | 1 Satz, unter Verwendung einer Farbspritzpistole zum Sprühen von Öl, Rostmittel muss wasserlösliches Rostmittel benutzen. Die Farbspritzpistole wird vom Ölnebel durch genauen Druckregler hergestellt. |
| 8 | Behälterkörper |
Zwei Sätze, Wasserbehälter des Edelstahls zwei vollständig unabhängig, mit zwei Edelstahlwasserpumpen, automatische Wasserversorgung, automatische Entwässerung. Waagerecht ausgerichtetes Messgerät des Edelstahlfloßes, automatische Entdeckung des Wasserspiegeles; Wenn die Hochdruckspülung, das Pumpenpumpenwasser durch die Düse, zum der Batteriekappe und der rollenden Nut zu spülen.
|
| 9 | Gestell | Es hat in zwei Abschnitte unterteilt. Der erste Abschnitt ist für das Schrubben, das Ausspülen und den Schnitt des Wassers. Das zweite Teil ist Öltrockner. Das Dichtungskettenteil wird vom Edelstahl 304#, die anderen sind quadratische Backenfarbe gemacht. |
| 10 | Die Mensch-Maschine Schnittstelle | 1 Satz, drehen die Mensch-Maschine Schnittstelle. |
5. Liste der gelegentlichen Lieferung der Ausrüstung
| NEIN. | Der Name von | Der Inhalt wird eingeführt |
| 1 | Eisendracherolle | Jeder Satz von 10 Sätzen (Schrubbenrolle, Ölenrolle). |
| 2 | Edelstahlrollenwelle | Zehn jeder Länge. |
| 3 | Der Toolkit | Enthält einen Satz Reinigungsmaschinen-Entstörungswerkzeuge. |
Ii. Konfiguration und Standards der allgemeinen Ausrüstung:
1. Auftrittfarbe der Ausrüstung: Partei a stellt das Farbbrett oder das 1C der Standardfarbe zur Verfügung.
2. Die Ausrüstung stimmt mit den nationalen Sicherheitsnormen für mechanisches und Elektrogeräte überein, und es gibt nicht offensichtliches oder mögliches EntwurfsSicherheitsrisiko.
3. Das Benutzerhandbuch und das Ausrüstungspflegewartungs-handbuch der Maschine werden befestigt
Iii. AusrüstungsBetriebsumgebung
1. Ausrüstungsgewicht: 500-1500kg pro Einheit;
2. Umgebende Temperatur: bestimmt durch die Fabrikumwelt von Partei a;
3. Steuerstromversorgung: Dreiphasen-380V, 50HZ, Schwankungsstrecke der Spannung 5KVA: + 10%-10%;
4. Druckluft: nachdem dem Trocknen Filtrations- und Druckstabilisierung: der Ausgangsdruck ist größer als 6.0kg/cm2;
5. Vakuum: die Vakuumquelle wird von Partei a, ≦ -80kpa zur Verfügung gestellt;
6. Partei a garantiert, dass die Luft auf dem Standort ungehindert ist;
Iv. Installation, Entstörung und Training
1. Es sei denn, dass andernfalls erfordert im Schreiben, ist Partei a für das Empfangen, das Auspacken und das Transportieren der Maschinen zum Installationsstandort verantwortlich.
2. Partei b ist für die Installation, die Entstörung und die Integration der Ausrüstung verantwortlich.
3. Nachdem die Installation abgeschlossen ist, leiten beide Parteien Probeproduktion der Ausrüstung in den kleinen Reihen. Erst nachdem die Ausrüstung von Partei a qualifiziert und genehmigt wird, kann die Ausrüstung offiziell in Serienfertigung hergestellt werden.
4. Partei b stellt Training für Personal der Partei a kostenlos zur Verfügung. Der Inhalt umfasst den normalen Gebrauch, die Wartung, die Fehleranalyse und die Störungssuche, Operation der Ausrüstung
Sicherheits- und Dringlichkeitsverfahren.
V. Ausrüstungsannahme
1. Selbst-vor-Annahme durch Partei b: die Ausrüstung ist Selbst-vorannahme durch Partei b und ein Selbst-vorannahmebericht wird zur Partei A. zur Verfügung gestellt.
2. Vor-Annahme von Waren: Partei a schickt einen Vertreter zum Standort von Partei b für Vorannahme von Waren und von Ausrüstung bei Empfang von dem Vorannahmebericht von Partei b
Nach der Verabschiedung der Vorannahme der Partei A. die Waren können nur geliefert werden.
3. Endabnahme: die Ausrüstung wird ununterbrochen in der Massenproduktion für eine Endabnahme der Woche oder des Anfangs nach 10W der Produktion betrieben, und die Betriebsbedingung von 1 Stunde wird für formale Annahme vorgewählt.
Wenn Partei a keinen Produktionsplan hat, wird für sie gehalten, die formale Annahme nach mehr als einem Monat verabschiedet zu haben, und die Ausrüstung wird durch die Garantieverfahren angefordert.
4. Annahmebedingungen: es gibt keinen Kratzer, Quetschung oder Kratzer auf der Batterieoberfläche, ist die Maschine in gutem Zustand, gibt es keinen Rost und kein Sicherheitsrisiko, und es passt sich an die Vereinbarung an
Anforderungen.
VI. Qualitätssicherung und Kundendienst
1. Der Garantiezeitraum der Ausrüstung ist 12 Monate von Annahmetag der Ausrüstung, während deren Partei b für freie Wartung der Ausrüstung verantwortlich ist (außer Verschleißteilen). Wie
Wenn die Qualität anormal ist, kommt das Kundendienstpersonal von Partei b im Standort von Partei a innerhalb 72 Stunden an, nachdem sie die Informationen erhalten haben.
2. Nach dem Verfall des Garantiezeitraums, erhebt Partei b nur Arbeitsstunden und Beförderungsentgelte für die Wartung der Ausrüstung, und Partei b berechnet nur Kosten für den Ersatz und Kauf von Zusätzen beziehen sich
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
