Technische Vereinbarungs-Batterie-Produktions-Ausrüstung für Kondensator-Dichtungs-Maschine

Technische Vereinbarungs-Batterie-Produktions-Ausrüstung für Kondensator-Dichtungs-Maschine

Eine Zusammenfassung,

Das zylinderförmige Aluminiumoberteil mit elektrischer Zelle wird gleichmäßig automatisch versiegelt und der Gurttaillenprozeß wird durchgeführt. Die Ausrüstung kann den Kondensator versiegeln, und die Dichtungshöhe und -tiefe können eingestellt werden.

Ii. Produktionsverfahrenanforderungen

1. Produktprozeß:

1.1. Kapazität: ≥40ppm

1.2. Produktanforderungen: es gibt keinen Sprung, oder Kratzer in der Dichtung, in keinem Aluminiumschrott, und die Mundform ist rund, gibt es keinen Kratzer oder Deformation des Oberteilkörpers, und im Dichtung Winkel bringt den obere Abdeckung Winkel zusammen.

1.3. Schädigen Sie nicht die Pfostengruppe und -abdeckung innerhalb des Oberteils, und brechen Sie nicht den Siegelring.

1.4. Passend für ganizational 8*25, ganizational 10*25, ganizational 10*40. Das Produkt ist bei 8±0.05mm im Durchmesser kontrolliert, nachdem es versiegelt hat.

1.5. Die Höhenveränderung ist im Bereich von +/--0,1

1.6. Benutzen Sie Mehrplatzdrehtabelle für die Fütterung.

1.8. Impulszahl kann nicht in allen Programmen verwendet werden, um die Position des Servomotors zu zeigen, in Millimeter, wie die Position des steigenden Motors, die Position der Vordichtung, etc. umzuwandeln.

2. Produktgröße:

2.1. Größe und Winkel der Dichtung der oberen Abdeckung:

2.2. Form und Größe der Produktunterseite:

2.2.1 Höhe und Größe des Produktes: justieren Sie die Höhe der Basis, um sich den Höhenänderungen von verschiedenen Modellen anzupassen

Iii. Materialbedarf

3.1. Dichtungsposition, Dichtungsanschlag, Vorschubgeschwindigkeit und Zufuhrposition können justiert werden. Nachdem die Rotation, die durch den Nocken-Teiler angetrieben ist, abgeschlossen ist, ist die Fütterungsbefestigung mit dem Abdichtungssystem konzentrisch.

3.2. Das Dichtungswerkzeug kann einfach ersetzt werden, und es kann für Produkte von verschiedenen Größen benutzt werden, indem man Werkzeugausstattung ändert

3.3. PLC steuert jede zyklische Aktion: festklemmendes Werkstück, Zufuhrdichtung, Rückkehr, Entladung.

3.4. Die ausführliche Operationsschnittstelle ist Touch Screen

3.5. Unterschiedlicher Schaltkasten für das elektrische Teil und trennen den elektrischen Kasten vom elektromagnetischen pneumatischen Teil

3.6. Die ganze Maschine sollte mit Staubbeweisabdeckung ausgerüstet werden, die angemessen für zukünftige Instandhaltung bestimmt ist

3.7. Die Operationsschnittstelle wird angefordert, um auf Chinesisch zu sein

3.8. Elektrischer Kasten und pneumatischer Schaltkasten müssen verschlossen sein

3.9. Die Dichtungsmaschine sollte ein Leitblech am Dichtungsmesser hinzufügen, um den Betreiber an verletzt werden zu hindern

3,10 der Ausgang der Stromversorgung und der Luftquelle der Ausrüstung befinden sich an der rechten hinteren Ecke des untereren Teils der Ausrüstung. Die Luftquelle wird mit einem Druckregler und einem Barometer ausgerüstet.

3.11. Gerätfarbe: die Hauptfarbe des Gerätes ist Computerweiß, und das Farbkennzeichen ist- 3a530-5707; Die Farbe des Schaltkastens ist blau und grün.

Das Farbkennzeichen ist- hp-3597

3.12. Die DreiFARBanzeigelampe in der oberen linken Ecke des Gerätes kann den Status des Gerätes zeigen

3.13. Anlagenkonfigurationsanforderungen: der Touch Screen der Ausrüstung ist kunlun tongtai Marke, und der PLC ist Mitsubishi- oder Panasonic-Marke. Pneumatische Komponenten unter Verwendung SMCs

3,14 wenn sie das Produkt festklemmt, sollte die Fütterungsbefestigung verhindern, dass das Produkt während der Dichtung sich dreht.

Iv. Organisationseinleitung

Mechanismus mit 4,1 Rahmen: 40X40 quadrieren das bildende Schweißen, Oberflächenbackenfarbe, Farbe in Übereinstimmung mit Kundenanforderungen, das Substrat unter Verwendung des Stahlplatten-Chromüberzuges. Der Rahmen sollte stark sein, besonders die betonten Teile (wie das örtlich festgelegte Abdichtungssystem und die Stützspalte und die Bodenplatte des Motors, Mechanismus, etc. hebend). Die Einschließungen werden stark konstruiert.

Abdichtungssystem 4,2: die Dichtungsform nimmt den Wolframstahl an, der aus Taiwan, mit glatter Oberfläche und langer Nutzungsdauer importiert wird.

Hochwindensystem 4,3: der Mechanismus fährt den Hochwindenmechanismus zum Aufstieg für das Versiegeln.

4.4. Rotationssystem: die Motorantriebe die Drehscheibe zum sich zu drehen und die Station wird mit justierbarer Geschwindigkeit geschaltet.

Fütterungssystem 4,5: die einziehende Palette, der Kondensator kann auf die Palette für die unterschiedliche Fütterung manuell gesetzt werden.

4.6. Kontrollsystem: Mitsubishi PLC-Kontrollsystem, Touch Screen Operation.

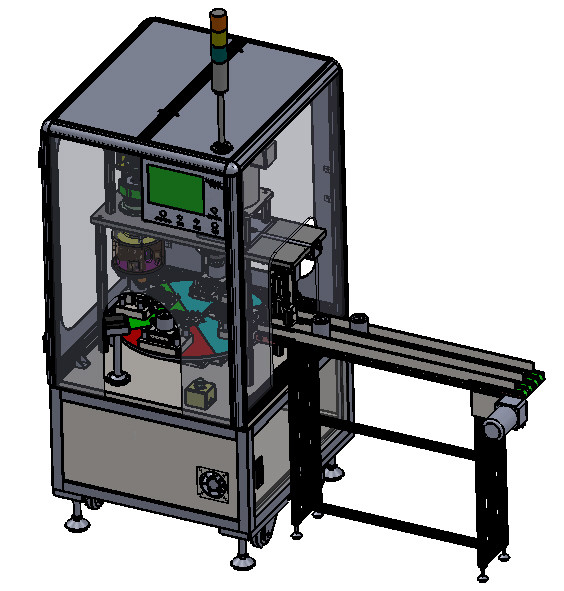

4.7. Maschinenstruktur:

4.9. Liste von Standardteilen:

Arbeitsbedingungen der Ausrüstung

5.1. Stromversorgung: einphasiges 220V, Spannungsschwankungsstrecke: ±10%

5.2. Umgebende Temperatur: 10-35℃

5.3. Standort geben von den ätzenden und explosiven Gasen und von den Flüssigkeiten frei

5.4. Luftquelle: der Druck von Druckluft ist größer als 0.6mpa

Zusammenarbeitsverpflichtung

1. Neues Ausrüstungsversprechen

Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.

2. Vertraulichkeitsverpflichtung

Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.

3. Kundendienstverpflichtung

(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;

(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh

(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
