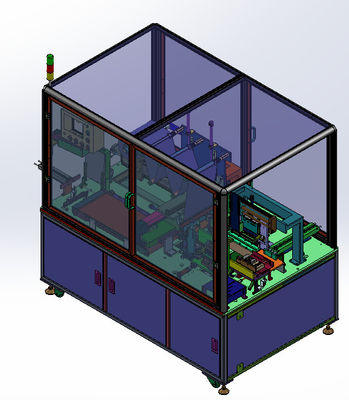

5 PPMs Batterie-Produktions-Ausrüstungs-Quadrat-Lithium-Batterie-lamellierende Maschine
I. Ausrüstungsprofil:
1 Überblick
Diese Maschine ist besonders für die Beschichtung des Batteriezelloberteils bestimmt. Es ist passend für quadratische Batteriezellprodukte, mit einem Kreis des Klebers zu bedecken.
klebender Prozess 1,1: nachdem sie geklebt hat wächst Batterieisolierschale 0.5mm auf der Oberkante des Bands; Es wird, dass die Dichtung fest gepasst werden sollte, ohne anzuheben, sieht bitte die folgende Zahl für Details angefordert:
1,2 das Modell der anpassungsfähigen Batterie ist, wie folgt: die klebende Maschine sollte in der Lage sein, zwei Modelle (42173255) abzuschließen, sich beziehen die folgende Zahl für Details.
1,2 die Genauigkeitsabweichung des Filmhaftens ist ≤0.5mm (wenn die Genauigkeit des ankommenden Materials der Batterie qualifiziert wird). Es gibt keine Falten und keine offensichtlichen Blasen auf der Oberfläche des Filmes Batterie haftend (der Durchmesser einer einzelnen Blase ist <2mm>
Schlag mit 1,3 Produktionen: 5PPM (anwendbar auf alle Arten Batterien).
1,4 die Ausrüstung werden von einer Person bearbeitet und können allein verwendet werden oder mit der Rohrleitung angeschlossen werden.
2. Prozessparameter und Arbeitsfluß
2,1 technische hauptsächlichparameter
|
Technische Daten Projekt |
ZDAE11A2-00 | |
|
Die Fähigkeit
Kunst
Ginseng
Die Zahl |
Leistungsfähigkeit (PPMs) | 5PPM |
| Justierbare Strecke der Befestigungsbreite | Ersatz, bezieht sich das Wohnungsmodell | |
| Zusätzliche Zeit (S) | 2 (Fütterungszeit) | |
| Druckluftsystem | Luftquellpartei a stellt trockene Luft 0.4-0.6mpa zur Verfügung | |
| Gesamtleistung (Kilowatt) | 1,2 | |
| Normale Betriebsleistung (Kilowatt) | 1 | |
Zusammensetzung der Ausrüstung 3
3,1 die Zusammensetzung wird unten gezeigt
| Die Seriennummer | Systemzusammensetzung | Die Systemkonfiguration | Die Zahl von |
| 1 | Fütterungskomponente | 1 Satz von | |
| SMC-Zylinder - | 1 | ||
| Lineare Führungsschiene - Versilberung | 2 | ||
| 2 | Nehmen Sie Komponenten auf | 1 Satz von | |
| SMC-Zylinder - | 2 | ||
| Lineare Führungsschiene - Versilberung | 2 | ||
| Nehmen Sie Druckgreifer auf | 1 | ||
|
Zylinder drücken - SMC
|
2 | ||
| 3 | Nehmen Sie Drop-Down-Versammlung auf | 1 Satz von | |
| Servomotor - inwitten | 1 | ||
| Lineare Führungsschiene - Versilberung | 2 | ||
| Synchroner Gurt | 1 | ||
| Kopplung | 1 | ||
| Presszylinder - SMC | 2 | ||
| 4 | Kleber weg von der Versammlung | 1 Satz von | |
| Rodless-Zylinder - SMC | 1 | ||
| Das Blatt | 1 | ||
| Die Basis | 1 | ||
| 5 | Paketplastikkomponenten | 1 Satz von | |
| SMC-Zylinder - | 2 | ||
| Lineare Führungsschiene - Versilberung | 2 | ||
|
Paketplastikrolle
|
6 | ||
| 6 | Batterietriebwerk | 1 Satz von | |
| Servomotor - inwitten | 1 | ||
| Lineare Führungsschiene - Versilberung | 2 | ||
| Kopplung | 1 | ||
| Kugelumlaufspindel | 1 | ||
| Drücken Sie Brett | 1 | ||
| 7 | Errichten Sie die Komponente | 1 Satz von | |
| Schrittmotor - Schleifensteuerung | 1 | ||
| Lineare Führungsschiene - Versilberung | 2 | ||
| Synchroner Gurt | 1 | ||
| 8 | Klebende Seitenversammlung | 1 Satz von | |
| SMC-Zylinder - | 4 | ||
| Lineares Lager - silbernes Laden | 2 | ||
| Gummirolle | 4 | ||
| 9 | Batteriemobilemodul | 1 Satz von | |
| Rodless-Zylinder - SMC | 1 | ||
| Führungsstangezylinder - SMC | 1 | ||
| Maschinell bearbeitetes Teil | 1 | ||
| 10 | Das Betriebssystem | 1 Satz von | |
| Touch Screen - kunlun Zange tai | 1 | ||
| 11 | Kontrollsystem | 1 Satz von | |
| PLC - omron | 1 |
Strukturbeschreibung mit 3,2 Hauptleitungen
Fütterungskomponente 3.2.1: der Anfangsstellmechanismus für die Fütterung. Die Aluminiumbatterie wird auf das Schaltgetriebe manuell gesetzt. Der Positionierungsblock wird von POM-Plastik gemacht, um die Batterie vor Abnutzung zu schützen.
Positionierungskomponente 3.2.2: der Mechanismus für die genaue Positionierung der Aluminiumbatterie, bevor dem Lamellieren und die Servo, motorantriebe die Zugplatte, zum der Batterie in eine genaue Stellung zu drücken.

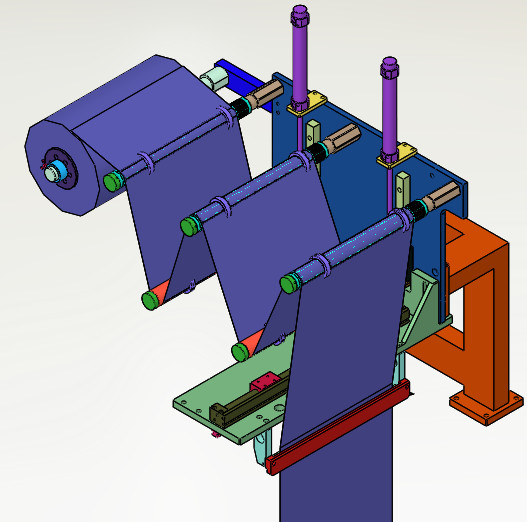

Versammlung mit 3.2.3 Klebern: setzen Sie manuell den Klebstreifen in die geregelt zu werden Spule, klemmen Sie den Zylinder, um den Klebstreifen, den klebenden Öffnungsmechanismus, um den Klebstreifen zu öffnen und den rodless Zylinder festzuziehen, um das Blatt zu fahren, um den Klebstreifen abzuschneiden fest.

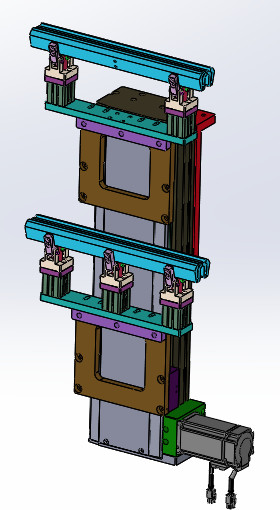

klebende ziehende Versammlung 3.2.4: die Servomotorantriebe die Spannzange, zum hochzuschieben und der Klebstreifen wird unten festgeklemmt, um den Klebstreifen die Satzlänge herauszuziehen.

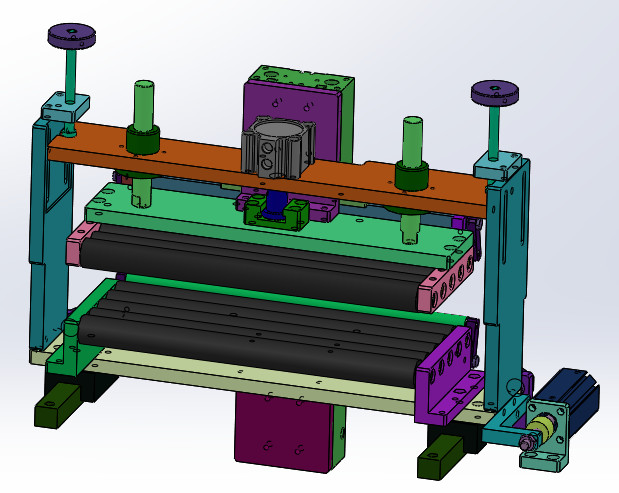

Paket mit 3.2.5 Klebern: der Klebstreifen wird unten festgeklemmt und auseinandergezogen. Der Servomotor drückt die Aluminiumbatterie nach vorn, um ein ues-förmig klebendes Seitenpaket zu bilden. Nachdem sie zu der Position gekommen sind, bewegen sich die oberen und untereren Presswalzen beziehungsweise, um den Klebstreifen zum Aluminiumoberteil zu befestigen. Auf den zwei Seiten bewegt sich die Presserolle separat und haftet den Gummiriemen auf der Seite des Aluminiumoberteils.
.6 Paketseitenbandkomponente: wenn die Batterie existiert, bewegt sich der obere und unterere Zylinder, um die oberes und untereres Band und unteren Zylinderbewegungen abzuwischen, das untere Band abzuwischen.
Antriebmechanismus mit 3.2.7 Batterien: die Servomotorantriebe die Kugelumlaufspindel, zum der Batterie nach vorn zu drücken, Band wird befestigt, und die BatterieDruckplatte kann entsprechend der Batteriegröße ersetzt werden.
Verschiebungsmechanismus mit 3.2.8 Batterien: nachdem die Batterie im uen-förmig Band eingewickelt ist, drückt der Verschiebungsmechanismus herunter, um die Batterie und die rodless Zylinderbewegungen zu lokalisieren, den Abstand der Batterie eine zum Prüfstand zu bewegen.
Kontrollsystem 3.2.9: das elektrische Gremium ist unabhängig in den elektrischen Kasten, mit Durchsickernschalter, DC-Stabilitätsstromversorgung und andere Machtstromkreiskomponenten, Steuer-PLC, Relais, Motorsteuerungsgerät, etc. installiert. Und Außenanschluß, unter Verwendung der Verbindungsstücke und der Terminaltabelle. PLC nimmt omron an. Die Decke des Stromkabels ist teilweise perforiert. Kabel und Lufteinlässe zwischen anderer Ausrüstung werden unten verdrahtet und geleitet.
5 Energiemedien
5,1 die Stromversorgung
Spannung 5.1.1: Blitzschnelle Änderung linearer Phase AC220V± 10% von 0.5s kleiner als 1%.
5.1.2 Frequenz: 50Hz±1Hz.
5,2 die Luft
Druck 5.2.1: Luftquellpartei a stellt trockene Luft 0.4-0.6mpa zur Verfügung.
Kapazität 5.2.2: 15L/min.
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
