Automatische Spinnmaschine Pole Polen halb zerrt automatisches Klebstreifen-Schweißen
1. Gerätfunktionen
Die Ausrüstung wird hauptsächlich für automatisches Schweißen von Pfostenansätzen benutzt und automatischer Klebstreifen, hauptsächlich einschließlich Ultraschallschweißgerät, Pfosten zerrt Platzierungsdrehtabelle, automatische Pfostenansätze, das Bandabwickeln, Bandausschnitt, passenden Sauger des Bands, Pfostenstellmechanismus, Rahmen und elektrisches System.
2. Produktionsverfahrenanforderungen:
2,1 anwendbare Produktbeschreibungen:
Spezifikation mit 2.1.1 Bändern: Spulenmaterial, Breite 6~16mm, Länge 20~70mm; Durchmesser des inneren Lochs: 76mm, maximaler Durchmesser: 150mm.
Größe mit 2.1.2 Pfosten: Breite 20-70mm, Länge 300-1500mm;
Spezifikation 2.1.3 von Pfostenohren: Breite 2~6mm, Länge 20~60mm;
2.2. Klebende Beispielzeichnung ist-, wie folgt:
2,3 spezifische Anforderungen
2.3.1 bringen Band der hohen Temperatur hinter dem Schweißenspfostenohr an.
2.3.2 Genauigkeitsanforderungen: Fütterungsgenauigkeit ±0.5mm, schweißende Kontrapunktgenauigkeit ±0.3mm, klebende Genauigkeit ±0.5mm, Wiederholungsgenauigkeit ±0.5mm;
Leistungsfähigkeit des Klebstreifens 2.3.3: 20-24 Stücke/Minute (bezogen auf der Leistungsfähigkeit der Arbeitskräfte);
2.3.4 Nutzungsdauer des Bandschneiders: > 100.000mal;
2.3.5 verwirklichen den mittleren Kleber und der Hauptkleber, die klebende Weise ist auf und ab Paste.
Pfostenplatzierung mit 2.3.6 Handbüchern, automatische Positionierung und Schweißen von Pfostenohren.
2.3.7 setzen manuell die Pfostenansatzscheibe auf die Fütterungswelle.
2.3.8 schweißende Anforderungen: indem man frei das Energie-Schweißgerät des Kunden neue (neuen Pluspol np-c-25-9000, negativen Pfosten np-c-40-9000) verwendet, werden die Schweißensstellenform und die Schweißenskraft durch das vorhandene Schweißgerät des Kunden bestimmt.
3. Funktionsindikatoreinheit

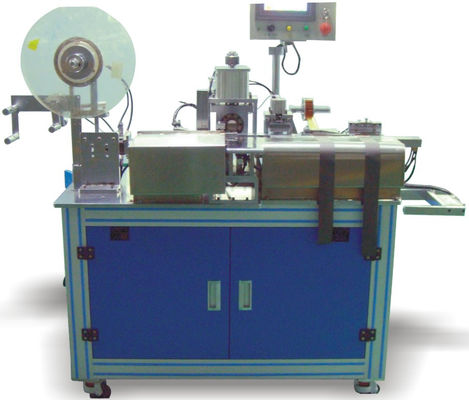

Auftritt 3,1 des halbautomatischen Produzenten
Beschreibung mit 3,2 Komponenten:
3.2.1 nehmen die Entladung der Komponente auf: schnelle Brennstoffaufnahme wird durch manuelle Schwellenwelle verwirklicht. Und mit einem schnellen Stellmechanismus, zum dem neuen Band der schnellen Positionierung sicherzustellen.
Komponente mit 3.2.2 Spannungen: die Spannung des Reibrads wird verwendet, um das Rückspulen und die Entladung der Spule zu steuern.
Komponente mit 3.2.3 Führern: der Gurt überschreitet durch den Führermechanismus, bevor er die drückende Rolle betritt.
Komponente mit 3.2.4 Klebern: der Klebstreifen wird durch den Abwickelnmechanismus, automatisch Fütterungsmaterialien entrollt und adsorbiert auf dem Sauger. Wenn die Polschuhe existieren, wird der Klebstreifen automatisch angebracht, und der Klebstreifen ist auf den oberen und untereren Seiten gleichzeitig angewandt. Der mittlere Klebstreifen und der Hauptklebstreifen können verwirklicht werden.
Ansatz mit 3.2.5 Pfosten, der Komponente in Position bringt: die Arbeitskraft setzt die Pfostenansatzdiskette auf die Positionierungswelle, und der Pfostenansatz wird mit einem automatischen Fütterungsgerät ausgerüstet.
Fütterungsversammlung des Ansatzes mit 3.2.6 Pfosten: die Servomotorantriebe die Kugelumlaufspindel zum sich zu drehen, Antriebe der Pfostenansatz, zum in die örtlich festgelegte Länge einzuziehen und schnitten ab.
Pfosten 3.2.7, der Komponente in Position bringt: die Arbeitskraft setzt den Pfosten in den Stellmechanismus für die Positionierung, absorbiert der Vakuumsauger automatisch den Pfosten und schickt ihn automatisch zur Schweißensstation für automatisches Schweißen.
3.2.8 schweißende Komponenten: nachdem die Pfostenansätze zur Schweißensposition geschickt sind, schweißt das Schweißgerät automatisch die Pfostenansätze und die Pfostenplatten (zur Verfügung gestellt vom Schweißgerätkunden). Kann mittleres Pfostenohr- und -kopfpfostenohr schweißen.
Film 3.2.9, der Komponente empfängt: nachdem die Elektrode geschweißt ist, setzt der Sauger automatisch die Elektrode auf die materielle empfangende Stange.
3.2.10 elektrische Komponenten: Plc-Steuerung. Touch Screen Operation.
4. Umgebungsbedingungen des Standorts
4,1 umgebende Temperatur: 0 | 40℃;
relative Luftfeuchtigkeit 4,2: 20-90% RELATIVE FEUCHTIGKEIT;
Stromversorgung 4,3: einphasiges 220V, 50Hz; Spannungsschwankungsstrecke: ±10%;
4,4 kein Schadgas, Flüssigkeit oder explosives Gas auf Standort.
Druckluft 4,5: 5 | 6.5bar, Druckschwankungsstrecke: ±10%;
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
