Lithium-Ionen-Batterie-Pole-Blatt-Tasche, die Maschine omron PLC-Kontrollsystem herstellt
1. Kurze Einleitung der Pfostenblatttasche, die Maschine herstellt
Diese Ausrüstung wird für die Pfostenblatttaschenherstellung benutzt: unter Verwendung der Membran mit zwei Spulen wickelen Sie beziehungsweise sich, Spannungssteuerung, ab und setzen Sie dann das Pfostenblatt auf eine Seite der Membran, Membran ziehen automatisch, das Pfostenblatt wird eingeschoben zwischen der Membran zwei, die obere Membran kann entsprechend dem Fortschritt des Pfostenblattes hoch- und runterrücken, allmählich eingeschoben dem Pfostenblatt zwischen der Membran; Wiederholt ausgetauschte bewegliche Klammer des Manipulator zwei (Rand mit Heizungsstoß) die Pfosten- und Membranbewegung, gleichzeitig die obere und unterere Membran heiß, die Manipulatorbewegung an Ort und Stelle, Halt, Membranausschnittmechanismus, die Membran, gleichzeitig den Ausschnitthafen abzuschneiden automatisch zusammen geschweißt.
2. Die Entwurfsanforderungen
2.1. Diese Maschine ist für das automatische einschlagen von der Batterieanode oder -kathode passend
Grad 170mm, Breite 100mm (ausschließlich der polaren Ohren), Stärke 100-300 m; (die Nutzlänge des Führerfilmes ist 240mm).
2.2. Die Polschuhe sind in den materiellen Kasten gelocht worden und gelegt worden. Die Stärke des materiellen Kastens ist 60mm.
2.3. Pole flach, Pfostengrat kleiner als 25 m;
2.4. Der Genauigkeitsfehler der Pfostenlänge und -breite ist kleiner als ±0.1mm;
2.5. Schlag: 12PPM (5 Sekunden/Stück);
2.6. Membranschweißnaht 0.2mm-0.5mm;
2.7. Tasche - heißen Schweißenswerkzeugkopf, unter Verwendung des Messingrandschweißens herstellend.
3. Hauptkomponenten der Ausrüstung
| Die Seriennummer | Systemzusammensetzung |
Systemkonfiguration |
Marke oder Behandlung |
Die Zahl von |
| 1 | Gestellsystem | 1 Satz von | ||
| Quadrat geschweißte Skelettkonstruktion | Der Lack, das backen | 1 | ||
| Die Grundplatte | Phosphatieren des Schwärzens der Stahlstücke | 1 | ||
| 2 | Membranabwickelnsystem | 2 Sätze von | ||
| Rolleninstitutionen | 2 | |||
| Setzen Sie eine Rolle des Motors |
R Steuer-
|
2 | ||
| 3 | Spannungssystem | 2 Sätze von | ||
| Potenziometer | keyence | 2 | ||
| Zylinder | SMC | 2 | ||
| 4 | Behältersystem | 2 Sätze von | ||
| Schrittmotor | R Steuer- | 1 | ||
| Kugelumlaufspindel | Silber | 1 | ||
| Kopplung | lenk | 1 | ||
| 5 |
Sekundärnavigationsanlage
|
1 Satz von | ||
| Zylinder | SMC | 1 | ||
| Linearer Führer | Silber | 4 | ||
| 6 | Heißsiegelfähigkeitssystem | 2 Sätze von | ||
| Zylinder | SMC | 2 | ||
| Lineares Lager | Silber | 8 | ||
| Der Thermostat | omron | 4 | ||
| 7 | Materielles Zugsystem | 1 | ||
| Fingerzylinder | SMC | 2 | ||
| Linearer Führer | Silber | 4 | ||
| Schrittmotor | R Steuer- | 1 | ||
| 8 |
Manipulatorsystem
|
1 Satz von | ||
| Schrittmotor | R Steuer- | 1 | ||
| Kugelumlaufspindel | Silber | 1 | ||
| Linearer Führer | Silber | 2 | ||
| Zylinder | SMC | 2 | ||
| 9 | Das Betriebssystem | 1 Satz von | ||
| Touch Screen | Kunlun-Durchlauf ty | 1 | ||
| 10 | Kontrollsystem | 1 Satz von | ||
| PLC | omron | 1 |
4. Technische Parameter der Ausrüstung
| specificationsproject | ZBCA03A-00 | |
| Technische Parameter | Leistungsfähigkeit (PPMs) | 12 |
| Produktbeschreibung | Sehen Sie die Größentabelle des befestigten Blattes | |
| Vakuum-Anlage | -95kpa | -50kpa. , Vakuumquelle zur Verfügung gestellt von Partei a | |
| Ausrüstungsdurchfallquote | Kleiner als oder Gleichgestelltes zu 2 Prozent | |
| Gesamtleistung (Kilowatt) | 6 | |
| Normale Betriebsleistung (Kilowatt) | 5,6 | |

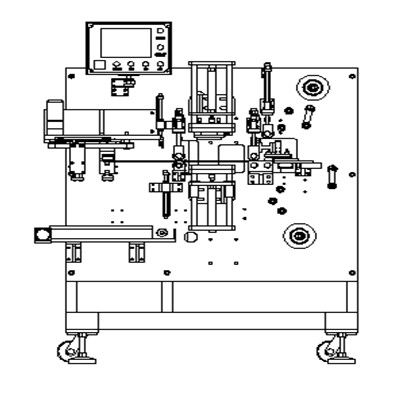

5. Gerätprofilansicht
6. Beschreibung von Hauptausrüstungsteilen
6.1. Automatischer Spannungsfreigabe-Membranmechanismus: einschließlich Japanerdongfang-Motor, Reduzierer, kompakten Potenziometer, reibungsarmen Zylinder und Pendelmechanismus.
6.2. Verlegung des Mechanismus: einschließlich Servomotor, Reduzierer, Sensor, Kugelumlaufspindel und Vakuumgerät pneumatisches Element
Die Produkte sind von Firma Japans SMC
Schweißensmanipulator mit 6,3 Austausch: einschließlich Servomotor, Reduzierer, Sensor, Kugelumlaufspindel und pneumatischen festklemmenden Mechanismus, PID-Temperaturüberwachung Gerät, etc., pneumatische Komponenten unter Verwendung Produkte Japans SMC
6.4. Förderband: ein flacher Gurt mit unabhängiger und ununterbrochener Bewegung;
6.5. Kontrollsystem: die Maschine wird mit unabhängigem elektrischem Brett, Durchsickernschalter, DC-Stabilitätsstromversorgung und andere Machtstromkreiskomponenten, Steuer-PLC, Relais, Motorsteuerungsgerät, etc. ausgerüstet. Und Außenanschluß, unter Verwendung der Verbindungsstücke und der Terminaltabelle. PLC VERWENDET OMRON. Die Decke des Stromkabels ist teilweise perforiert. Kabel und Lufteinlässe zwischen anderer Ausrüstung werden und geleitetes b verdrahtet
