Eisen-Nickel-Batterie-Produktions-Ausrüstungs-automatisches verbiegendes Schweißgerät
1. Technische Anforderungen für verbiegende Zufuhr der Platte
1.1. Die Ausrüstung wird an die Schweißensausrüstung der Pfostengruppe angeschlossen, und seine Schweißensgeschwindigkeit und Ausrüstungssteuermatch mit der Schweißensausrüstung der Pfostengruppe, damit das Verbiegen der Platte und der Platte vor dem Schweißen der Pfostengruppe und die Platte zu verwirklichen automatisch zur Schweißensausrüstung geschickt wird, und der konvexen Punkte werden nicht geschädigt, nachdem die Platte verbogen ist. Die Ausrüstung hat ein hohes Maß der Automatisierungs-, stabiler und zuverlässigeroperation und kann die Bedingungen des 24-stündigen Dauerbetriebs erfüllen.
1.2. Arbeitsfluß: Die künstliche gesetzte Fütterungsstation der Platte (eine Station drei einziehend, setzen Sie unterschiedliches Gewicht der Platte) und die Motorantriebe die Schraube sind die erste Station der Platte bis zum spezifizierten Standort und Fütterungsmanipulatorzylinder wird Elektromagnet, Plattenaufstiege zu absorbieren - Fütterungsmanipulatorzylinderauflage zum Leitblech zum Fall auf die Führungsschiene, durch die Übermittlung des Mechanismus zur Druckplatte zu den Zylinderformkomponenten und die Positionierung - sterben unten die verstärkte Platte der Platte sogar, die zur Übermittlung des Mechanismus verbiegt, der gute Platte verbiegt, startet und gleichzeitig zieht Manipulator ein, um ein Stück der Platte unter die erste Station zu den Formkomponenten zur Wiederholung von der Platte in der Form herauszunehmen, bis Sie nehmen das gesetzte Nummernschild der ersten Station und der Fütterungsmanipulator im zweiten Standort, zum der Platte zu den Formkomponenten zur Wiederholung von der Platte in der Form herauszunehmen, bis Sie der zweiten Station gesetztes Nummernschild und Fütterungsmanipulator in der dritten Station veranlassen, die Platte zu den Formkomponenten zur Wiederholung von der Platte in der Form herauszunehmen, bis Sie der dritten Station gesetzte Zahl der Platte an Platte im Zylinder des leichten Schlages der Station des leichten Schlages gleichzeitig gelangen, umdrehen 90 Grad zur Platte, die bewegliche Komponenten leicht schlägt die Platte, Fütterungskomponente der Platte zu den Schweißungen - Zyklus der Reihe nach.
1.3. Produktmodell und -spezifikation: (Einheit: Millimeter)
| Der Name von | Die Länge von | Die Breite von | Die Stärke von |
| Platte | 160-420mm | 115-171mm | 1.5-7mm |
| Sogar die versteifte Platte | 51-71mm | 30-60mm | 0.5-1.2mm |
1.4. Leistungsfähigkeit: 12PPM.
1.5. Zuverlässige Ausrüstung, niedriger Wartungszeitraum, bequeme Wartung und Haltbarkeit. Elektrogeräte, Schalter, Sockel ausgerüstet mit Schutzabdeckung.
1.6. Setzen Sie manuell die Platte auf die Fütterungsstufe. Es gibt drei ladende Stationen mit Platten von verschiedenen Gewichten. Der Abstand zwischen Fütterungsschienen ist justierbar.
1.7. Es gibt einen Sammeltank für Pulversammlung unter der Überbelastung.
1.8. Die Bedienoberfläche ist zum Stellenschweißer für einfache Operation nah.
1.9. Der Druck des Gas-Flüssigkeitszusatzzylinders, der für das Verbiegen benutzt wird, ist: 1T.
1.10. Unterschiedliche Knöpfe werden an der Schnittstelle mit dem Stellenschweißer eingestellt, der für Handbetrieb der Auflage bequem ist.

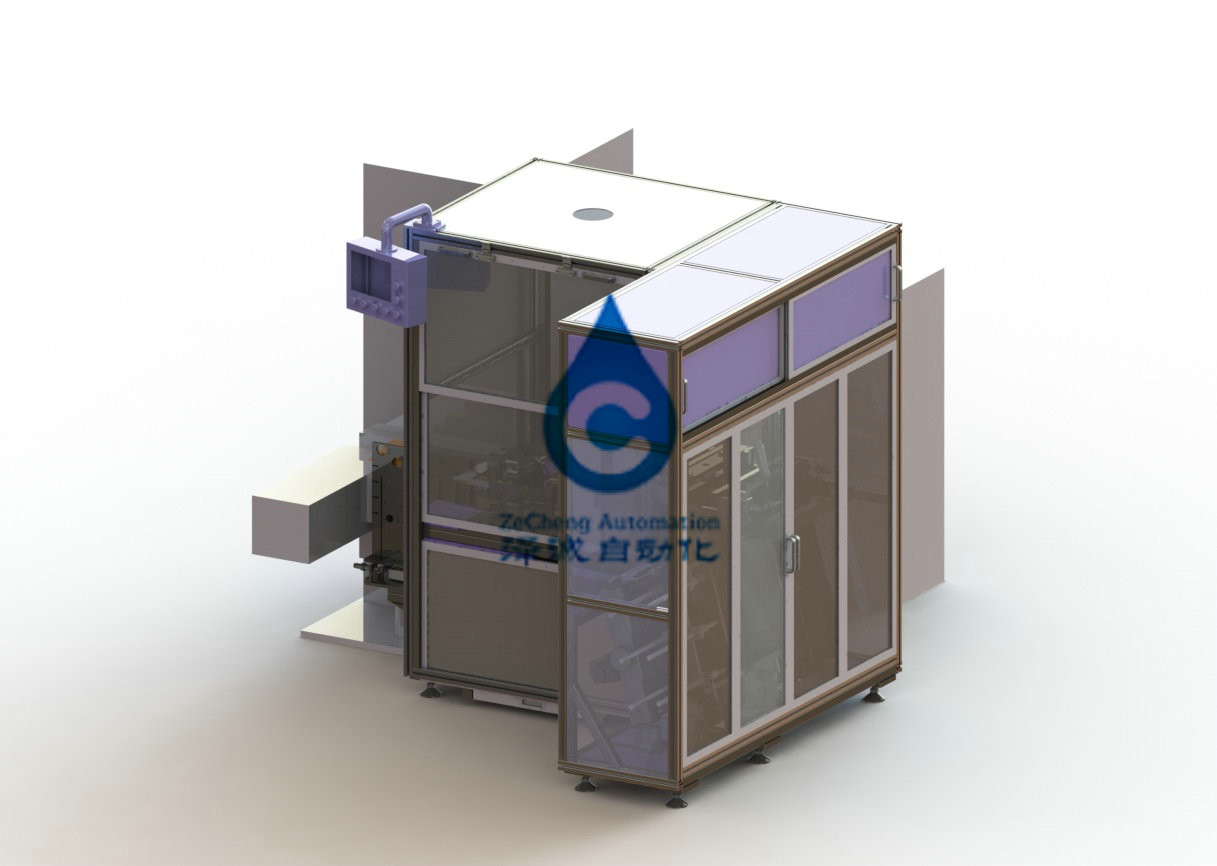

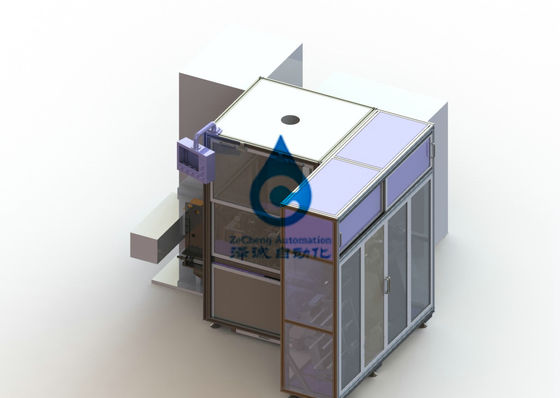

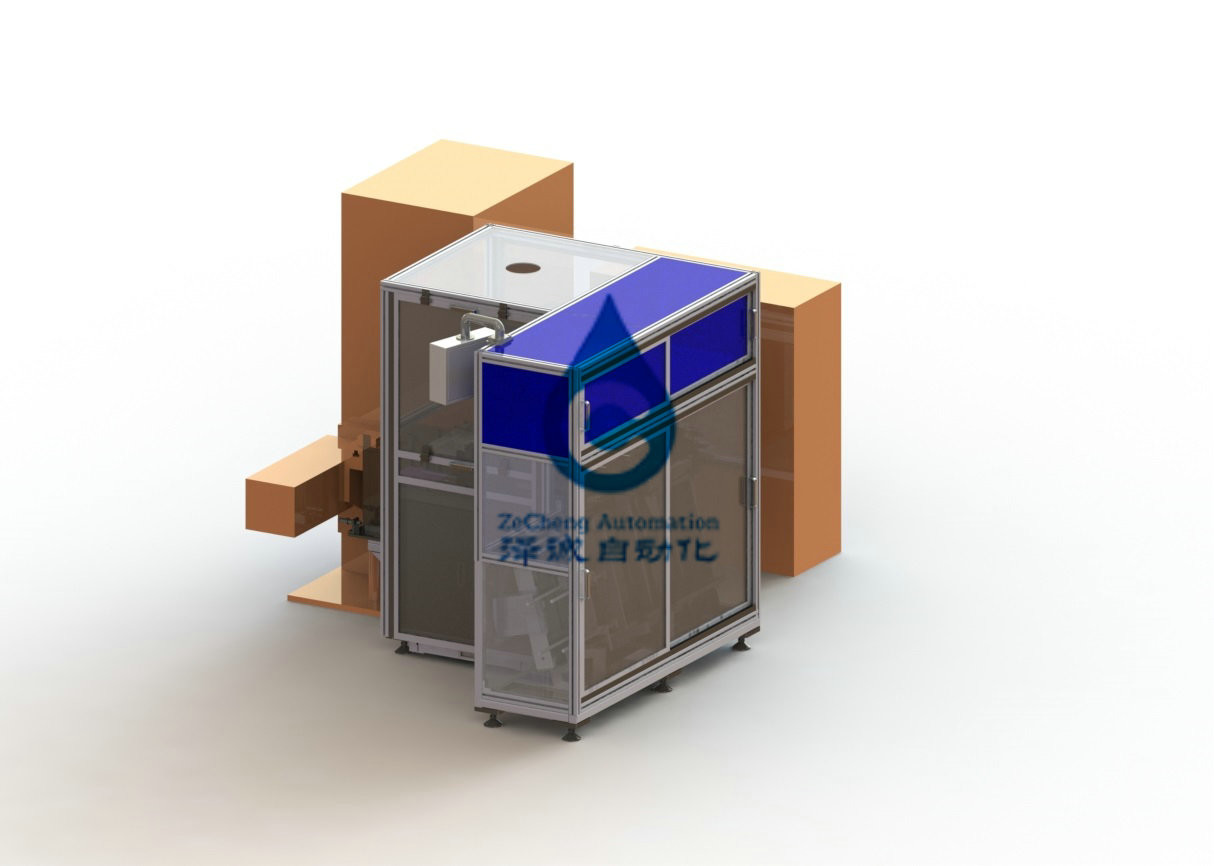

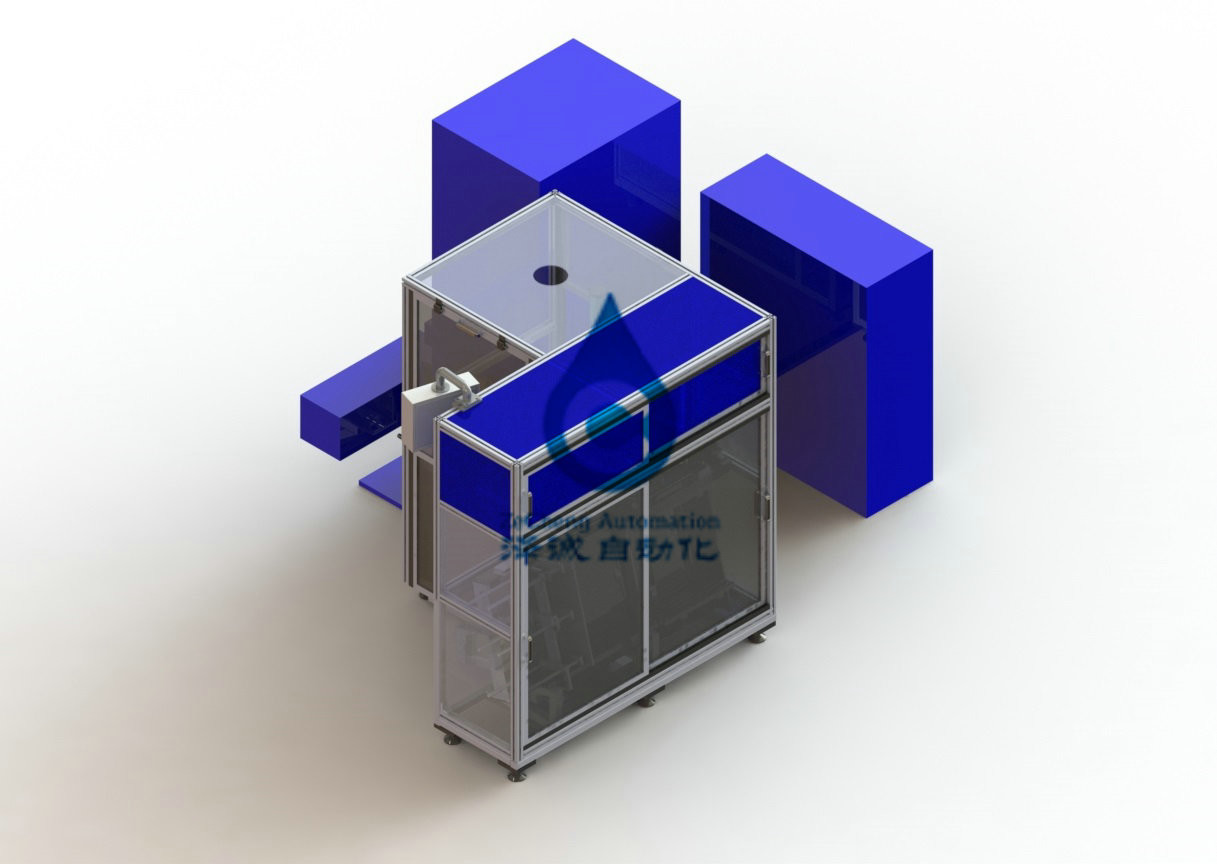

1.11.Generalequipmendawing
2. Schließen Sie Maschinenbeschreibung der verbiegenden Zufuhr der Platte ab
2.1. Tabelle von Hauptkomponenten der verbiegenden Zufuhrausrüstung der Platte
| Die Seriennummer | Systemzusammensetzung | Die Systemkonfiguration | Die Zahl von |
| 1 | Gestellsystem | 1 Satz von | |
| Geschweißter skeleton Bau | 1 | ||
| Chrom der Countertops A3 überzogen | 1 | ||
| 2 | Wohnungssystem | Aluminiumprofile und Plexiglas | 1 Satz von |
| 3 | Fütterungssystem | 3 Sätze von | |
| Der Motor | 1 | ||
| Lineares Lager | 2 | ||
| Grundplatte | 6 | ||
| Kugelumlaufspindel - mit Silber | 1 | ||
| 4 |
Fütterungsmanipulatorsystem |
1 Satz von | |
| Schraube | 1 | ||
| Lineare Führungsschiene - Versilberung | 4 | ||
| Zylinder | 3 | ||
| 5 |
Fütterungssystem
|
1 Satz von | |
| Zylinder | 2 | ||
| Überprüfen Sie die Komponente | Sechs Sätze von | ||
| Lineares Lager | 6 | ||
| 6 | Das Verbiegen sterben System | 1 Satz von | |
| Gas-Flüssigkeitszusatzzylinder | 1 | ||
| Führerbusch | 2 | ||
| Zylinder | 2 | ||
| 7 | Stanzen des Systems des leichten Schlages | 1 Satz von | |
| Zylinder | 1 | ||
| Tragen | 6 | ||
| 1 Satz von | |||
| 8 | Plattenstoßsystem | Zylinder | 1 |
| Drücken Sie das Messer | 1 | ||
| Lineare Führungsschiene - Versilberung | 2 | ||
| 9 | Stanzen, System übermittelnd | 1 Satz von | |
| Zylinder | 1 | ||
| Lineare Führungsschiene - Versilberung | 1 | ||
| Elektromagnet | 3 | ||
| 10 | Kontrollsystem | 1 Satz von | |
| PLC, omron | 1 | ||
| Touch Screen - kunlun Zange tai | 1 |
2.2. Technische Parameter der Ausrüstung
|
Technische Daten Projekt |
ZBBE06B-00 | |
| Technische Parameter | Die Produktions-Leistungsfähigkeit | 12PPM |
| Druckluftsystem | Luftquelle zur Verfügung gestellt von Partei a | |
| Gesamtleistung (Kilowatt) | 1,7 | |
| Normale Betriebsleistung (Kilowatt) | 1,5 | |
2.3. Hauptausrüstungskomponenten
2.3.1. Feldsystem: gemacht durch Schweißen des Quadrats 40x40x3, ist die Oberfläche der Farbe, die Hauptfarbe des Ausrüstungsauftrittes gsb05-1426-2001
8 PB07 beleuchten (Eisen) blaue Farbe. Das Substrat wird mit 25mm Stahlplatte galvanisiert, ist die Gesamterscheinung schön und die Struktur ist stabil.
2.3.2. Abdeckungssystem: durch Aluminium- Abschnitt des Quadrats 40*40 ist das Türschildplexiglas Glas- klares, Gebrauch auf und ab Schiebetür und verließ und berichtigt Schiebetürweise, über einem Speicher-cabine
2.3.3. Fütterungssystem: es gibt drei Stationen mit Platten des unterschiedlichen Gewichts. Entsprechend den technologischen Anforderungen, als die drei Punkte auf einem Touch Screen jede Fütterungsmenge des Arbeitsplatzes einstellten, prinzipiell von der ersten Station fing an, Material zu nehmen, nimmt die erste Stationseinrichtung und nimmt dann den zweiten Standort, die Zahl von holte einem zweiten Standort gesetzte Menge und nimmt dann die dritte Station, nach der dritten Station nehmen komplettes Plattenschweißen, so Zyklus. Jedes Mal wenn eine Platte weggenommen wird, angetrieben durch die Bewegungsschraube, steigt die restliche Platte auf einer Position, und es gibt ein Warnungsgerät, wenn es kein Material auf der Station gibt. Die Anzahl von Platten für jede Station kann separat eingestellt werden.
2.3.4. Fütterungsmanipulatorsystem: es ist frei, sich auf drei Stationen zu verschieben, um Materialien aufzuheben. Die Bewegung in der x-Richtung angetrieben hauptsächlich durch die Leitspindel durch den Motor, und die Bewegung in der y-Richtung wird durch zwei Zylinder abgeschlossen.
2.3.5. Fütterungssystem: verantwortlich für das Schicken der Platte auf der Bahn zu jeder Station bis die Umkehrungskomponente, hauptsächlich bestanden aus der Spurverstellungskomponente und der Zufuhrkontrollkomponente. Die Spurverstellung wird benutzt, um die Breite der Bahn zu justieren.
2.3.6. Verbiegendes Formsystem: wenn die Platte zur Formstation gedrückt wird, wird die Platte durch den Pfostenansatz eingestellt, der Zylinder in Position bringt, wird der Gas-Flüssigkeitszusatzzylinder gesenkt, um den Pfostenansatz in 90 Grad zu falten, und der Druck des Gas-Flüssigkeitszusatzzylinders ist- 1T.
leeres System des leichten Schlages 2.3.7: schlagen Sie die horizontale Platte 90 Grad leicht, saugen Sie die Platte auf der Platte des leichten Schlages durch Magneten, und drücken Sie die Platte des leichten Schlages durch den leichten Schlag Zylinder des leichten Schlages es 90 Grad.
2.3.8. Überziehen Sie Stoßsystem: nachdem die Platte leicht geschlagen ist, wird die Platte zur Grundplatte des Stanzensystems des leichten Schlages durch das Plattenstoßsystem gedrückt. Es ist hauptsächlich verfasster (sentence ofpushingknifeand Zylinder.
2.3.9. Materielles Beförderungssystem: spaltet sich der Druck nicht der Platte, die System drückt, wenn das Elektromagnetgrundplattematerial System unter dem Bewegen übermittelt, gegenüber der Grundplatte, die leichten Schlag löscht, zwischen gerade nach rechts für eine Plattenstärke, der Platte, die System drücken, um die Platte in der Vergangenheit zu drücken, dem Elektromagnetstrom, um das Plattenmaterial zu absorbieren, das System übermittelt und schickt es dann zur Schweißensstation.
2.3.10. Kontrollsystem: die Maschine wird mit einem elektrischen Gremium, Durchsickernschalter, DC-Stabilitätsstromversorgung und anderen Machtstromkreiskomponenten, Steuer-PLC, Magnetventilsteuergerät und so weiter ausgerüstet. Und Außenanschluß, unter Verwendung der Verbindungsstücke und der Terminaltabelle. PLC nimmt omron an. Kabel und Lufteinlässe zwischen anderer Ausrüstung werden unten verdrahtet und geleitet. Das gesamte Kontrollsystem, Schalter, Stecker, Sockelgebrauchs-Staubbehandlung, elektrischen Kurzschluss verhindern.
2.4. Energiemedien
Gegen 2.4.1. Die Stromversorgung
2.4.1.1. Spannung AC380V, einphasiges, Frequenz 50HZ; Spannungsschwankung ist kleiner als ±10%.
Luft 2.4.2
2.4.2.1. Druck 0,4 | 0.6mpa, saubere trockene Druckluft.
2.4.2.2. Verkehr 30 l/min.
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
