1, Ausrüstungseinleitung.
1,1, das Gerät ist für Kurzschlusstest der Batterie bluetooth flexibler Verpackung, der flüssigen Einspritzung, der Stellung, der Dichtung und anderer Produktionsverfahren passend.
1,2, die Maschine sind in den Trockenraum für Produktionsvorgang installiert, das einziehende und manuelles einziehende Handbuch.
1,3, 3. Hauptfunktionen dieser Maschine:
1.3.1) manuelles Scannen und Fütterung
Test mit 1.3.2 Kurzschlüssen vor flüssiger Einspritzung
1.3.3) Computermanagement von Produktdaten
1.3.4) die Batterie wird in Vakuum nach Einspritzung gelegt
1.3.5) automatische Hohlraumversiegelung
1.3.6) automatisches Verpacken
1.3.7) Unter dem künstlichen materialx
1,4. Passen Sie sich Produktbeschreibungen an
| Modell | W (Millimeter) | L (Millimeter) | H |
| ZEAA07A | 12-40 | 15-60 | 4-15 |

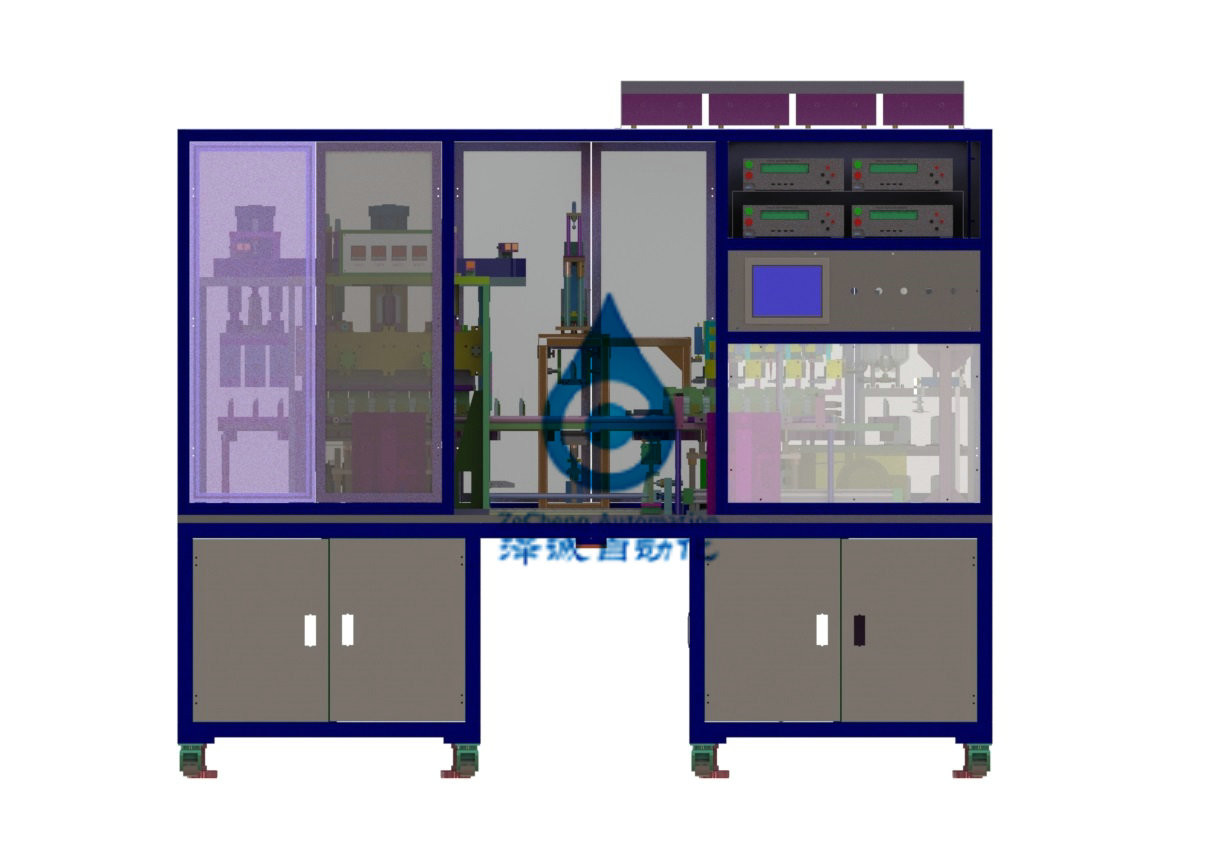

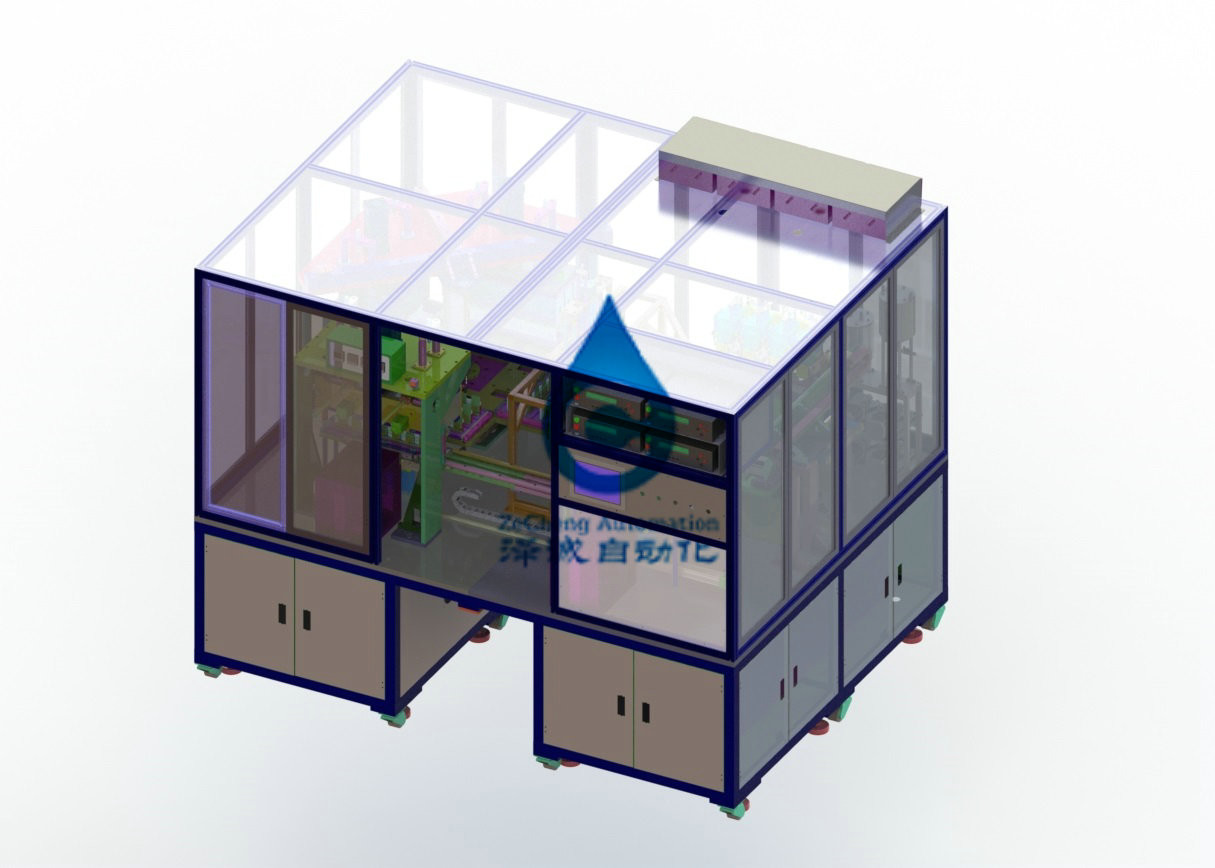

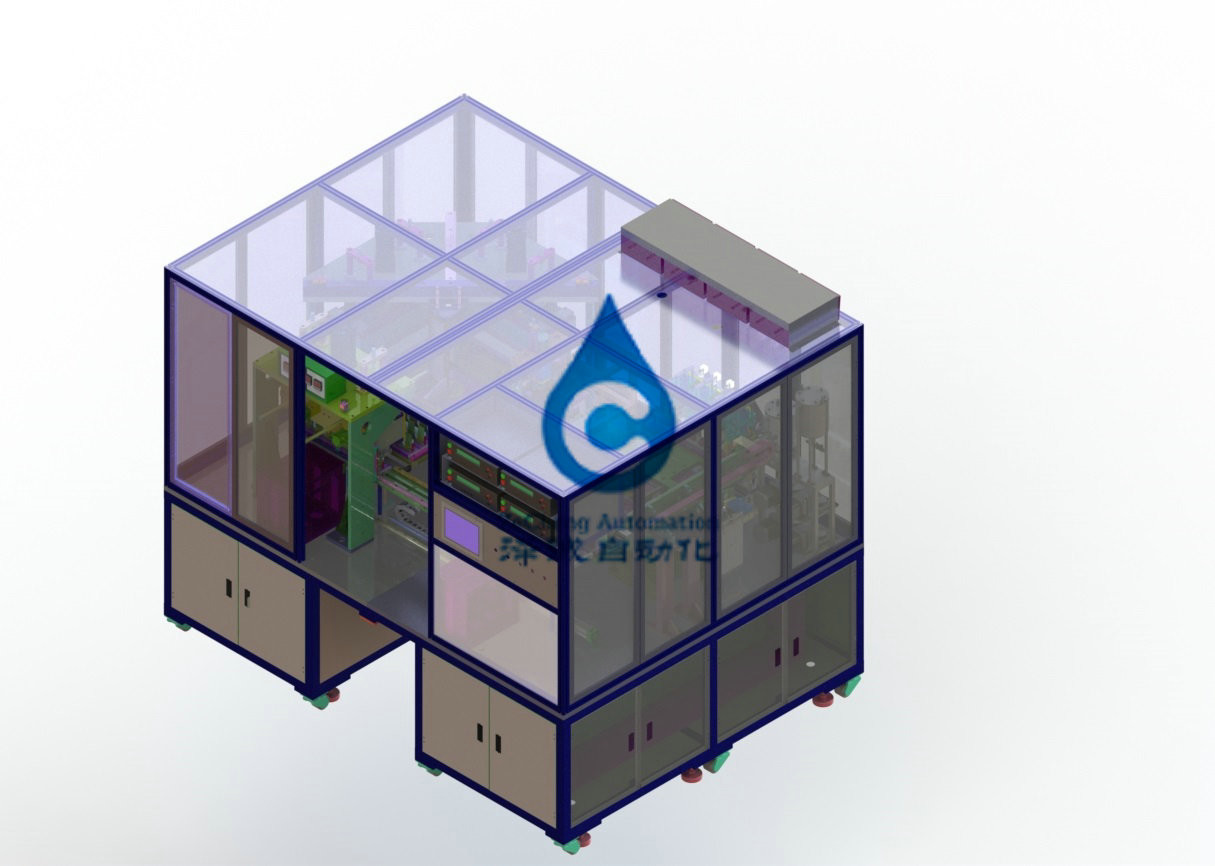

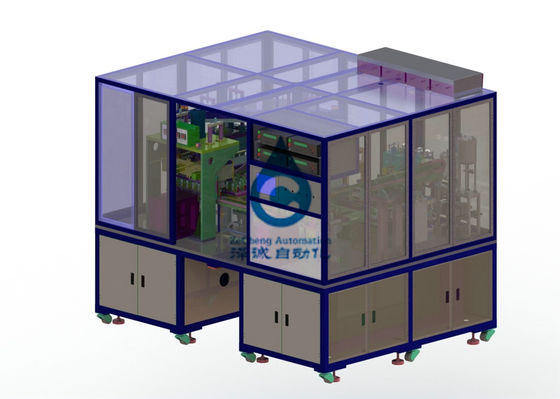

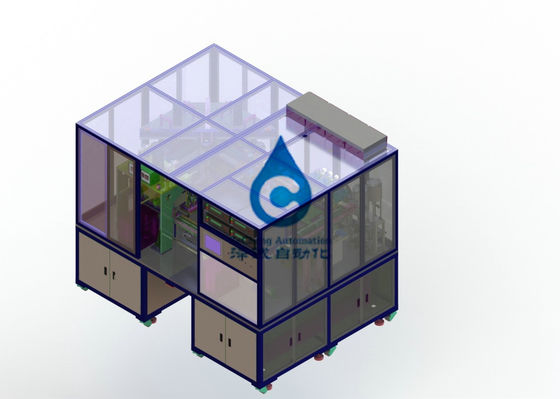

2, Ausrüstungsreferenzbilder
3, Hauptparameter der Ausrüstung
Größe des Bezugs 1.Appearance: ca. 2600 (L)*2000 (W)*2250mm (H), Gewicht: ca. 1000KG.
2. Aus dritter Quellekonfiguriert zu sein Ausrüstung: Flüssige Einspritzpumpe: 4 Sätze (elektrische flüssige Einspritzpumpe); Ist maximale Strömungsgeschwindigkeit der Einspritzungsgenauigkeit ±0.25%.The Kurzschlussprüfvorrichtung 10 ml/s.: vier Isolationswiderstandprüfvorrichtung GEBRAUCH Yangtze YD9820A, Widerstandmessbereich: 1 x 1012 x 103 Ω - 1 Ω, Widerstandmaßgenauigkeit: < 10="" g="">
Daten 3.The des Voreinspritzungskurzschlusstests und des Nacheinspritzungskurzschlusstests können auf dem konfigurierten Computer verglichen werden.
4. Ausrüstungskapazität: über 15PPM abhängig von dem Prozessfluß, wenn die Gesamtstandzeit der Batterie 3 Minuten ist.
Einstellung 5.Vacuum: Hohlraum #1: -60kpa, Hohlraum #2: -80kpa.
6. Vakuumverpackungseinstellung: Paketvakuum: -80~85KPa, Pakettemperatur: Maximum 250 C, Paketzeit: nicht mehr als 6 Sekunden, Hauptbreite: 6~8MM.The unsealed Bereich des Verpackenrandes der Batterie von der Öffnung übersteigt nicht 5MM.
Mann der Batterie 8.The bewegt den Aufladungskasten
9. Ausrüstungsoperationsindikatoren: Rate der Produkthervorragenden leistung: 99,5%; Ausrüstungsnutzung: 95%
10. Die Ausrüstung wird mit transparenter äußerer Abdeckungs- und Plexiglastür ausgerüstet.
11. Die Ausrüstung wird mit Notausknopf ausgerüstet, und es gibt offensichtliches Warnzeichen herein den Bereich mit Sicherheitsbedrohungen
4, stationieren Umgebungsbedingungen
1. Umgebende Temperatur: wird durch die Betriebsumwelt von Partei a bestimmt;
2. Relative Luftfeuchtigkeit: trockene Luft wird von Partei a zur Verfügung gestellt;
3. Stromversorgung: einphasiges 220V, 50HZ, Spannungsschwankungsstrecke: +10% | -- 10%;
4. Druckluft: nachdem er getrocknet worden ist gefiltert und stabilisiert, ist der AusgangLuftdruck größer als 5.0kg/cm2;
5. Vakuumquelle: Vakuumpumpe- oder Rohrleitungsvakuum, der Vakuumgrad ist- größer als -98kpa; Partei a garantiert, dass die Luft auf dem Standort ungehindert ist;
