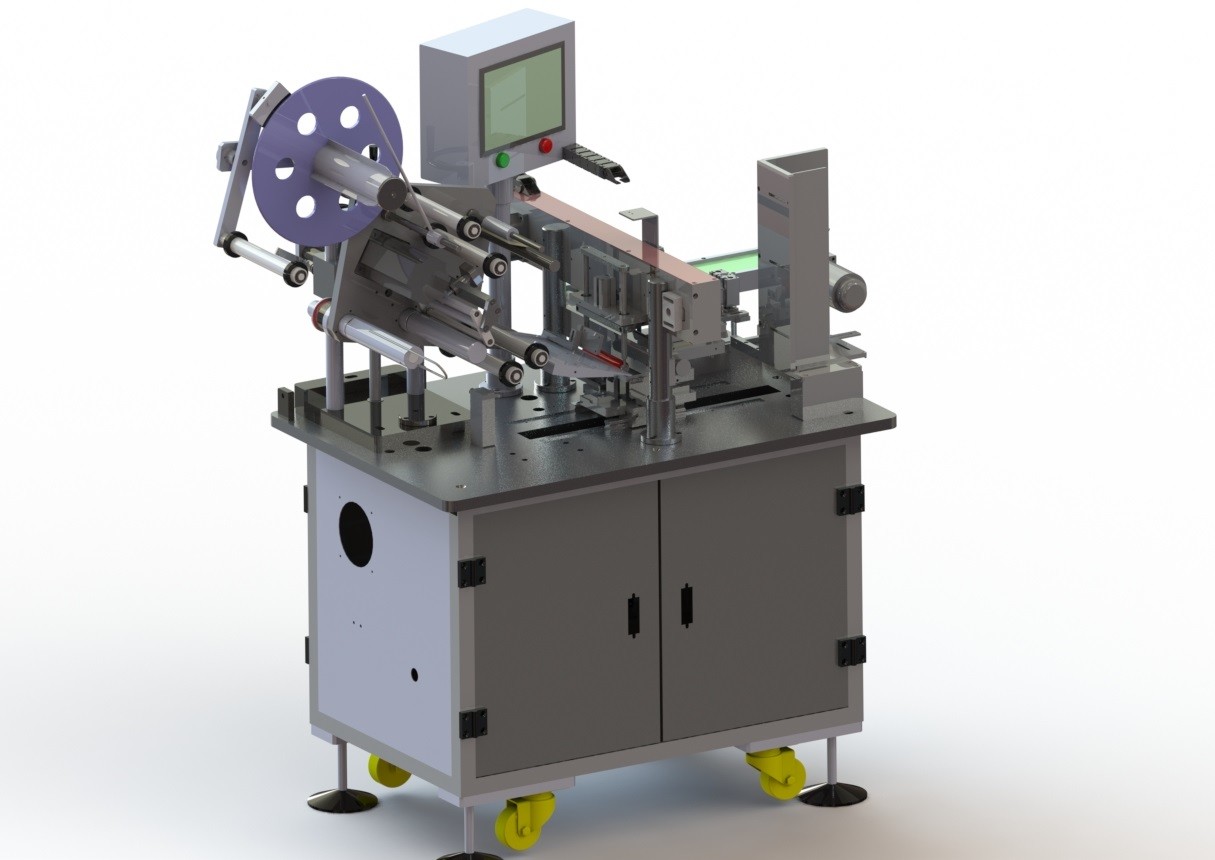

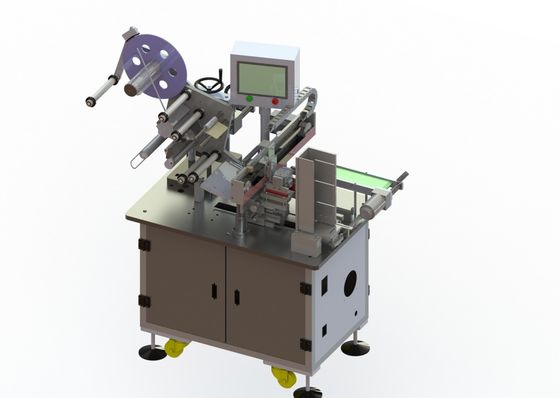

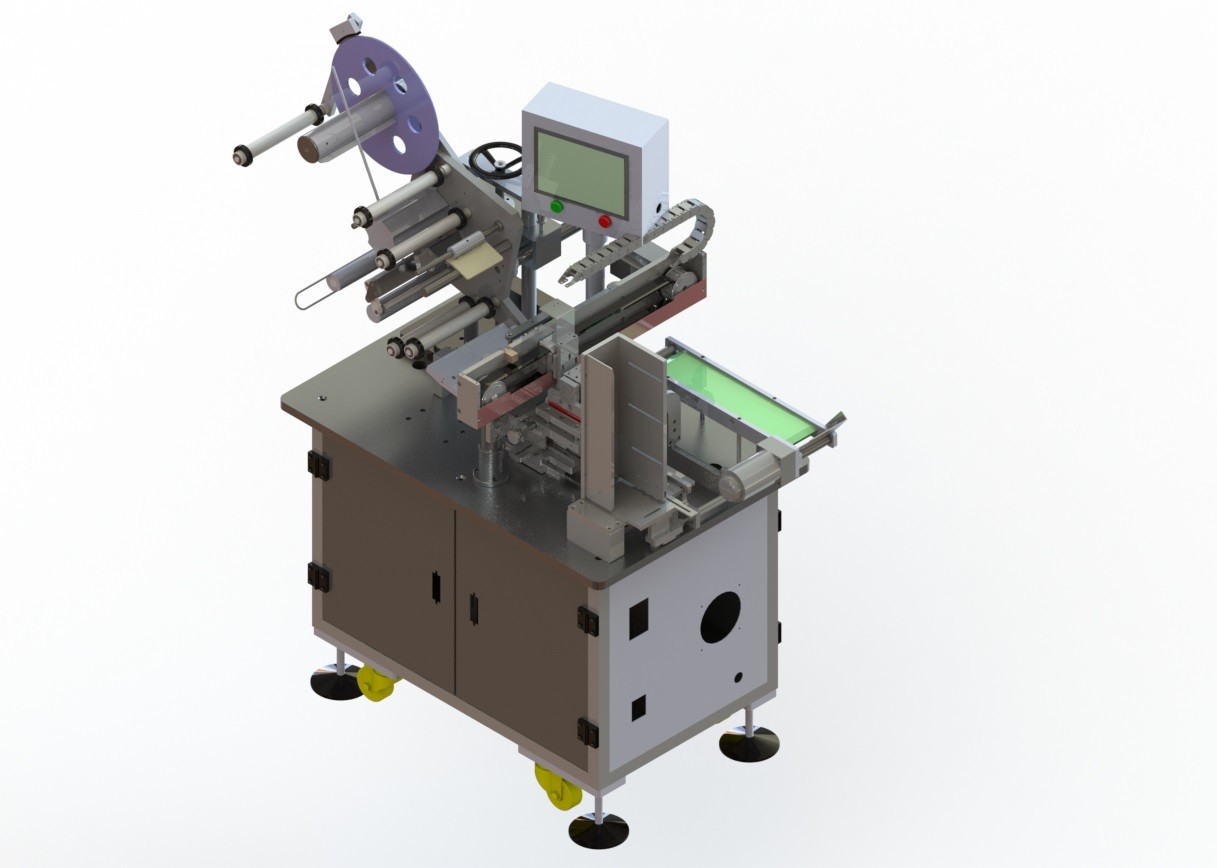

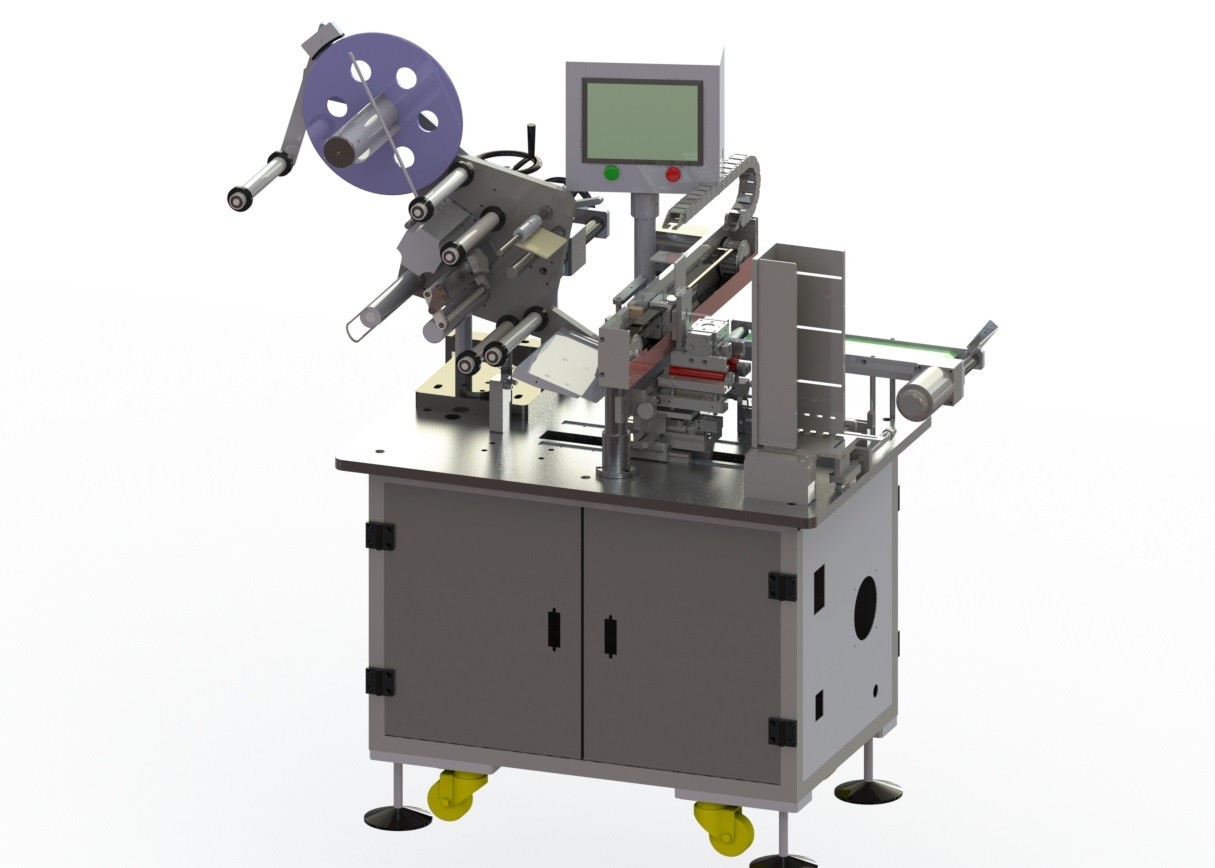

Satz-Fließband Handy-Digital-Batterie-Kasten-Etikettiermaschine der Batterie-2KW

Satz-Fließband Handy-Digital-Batterie-Kasten-Etikettiermaschine der Batterie-2KW

1, das Profil

Dieses Gerät wird hauptsächlich für das beschriftende Handybatterieoberteil benutzt, das das Problem der ungenauen manuellen Kennzeichnungsposition und der niedrigen Leistungsfähigkeit effektiv lösen kann.

Eigenschaften --- der Aufkleber nimmt die Spule an, die von der Batterie, automatisches Verpacken des gesamten Batterieoberteils, automatisches Stanzen einzieht, automatisches sich abwickelt, automatisches abstreift vom Aufkleber, automatisches empfängt vom Etikettenpapier, manuelles Batteriein position bringt, Manipulatorsog und Freisetzung.

-- hohe Leistungsfähigkeit: 10 PCS/min.

3, sich den Spezifikationen anpassen

3,1 anpassungsfähige Gegenstände

Die Batteriegröße

3,2 technische Parameter der Ausrüstung

4, mechanische Spezifikationen

4,1 Gestell systemThe Gerät nimmt Aluminiumprofilrahmen an, nimmt das Substrat 20mm starke Stahlplatte oder Aluminiumplatte an, und die Oberfläche ist galvanisiert.

entrollen automatischer Aufkleber systemThe Abwickeln des Aufklebers 4,2 in das Rollenmaterial, Gleitplatte, um Spannung, die maximale Größe beizubehalten des Rollenmaterials 350mm.

4,3 Etikettenpapier wird rückspulender systemThe Isolierungs-Papierkopf manuell in den Schlitz, die Servomotorantriebe das Antriebsrad gehaftet, um das Isolierungspapier vorwärts zu ziehen, der Sensor ermittelt den Aufkleber und die Halt, während die Reibradgetriebe die Festziehenwelle, um das Isolierungspapier festzuziehen.

4,4 beschriften abstreifenden systemThe Aufkleber im Rückspulenmotorantrieb, durch die Arbeitswalze, der Aufkleber werden entfernt.

systemManually in Position bringen der Batterie 4,5 Platz die Batterie im Leitblech, drücken die Batterie nach vorn der Reihe nach und drücken die Batterie in die Positionierungsstellung.

ist Kennzeichnungssystemthe 4,6 Manipulator der in Position gebrachte gute Batteriesog, gesetzt auf den Aufkleber, die zwei Seiten des Kennzeichnungsmechanismusaufstieges, der Aufkleber wird hinzugefügt zum Aufkleber, die Front des Kennzeichnungsmechanismusaufstieges, wird die Front des Aufklebers zur Batterie befestigt, und schließlich ist der Kennzeichnungsmechanismus hinter dem Aufstieg, der Aufkleber gut.

4,7 Manipulator systemThe Manipulator haftet die große Seite der Batterie, um aufzuheben, gleichzeitig verließ und berichtigt, um den Aufkleber auf beiden Seiten von der Unterseite zu bewegen. Setzen Sie die geklebte Batterie auf das Förderband.

funktionierende systemTouch 4,8 Schirmoperation. Es gibt Energie, Notaus, Handbuch, automatischer Knopf.

das 4,9 Steuer-panelThe Maschine wird mit unabhängigem elektrischem Brett, Durchsickernschalter, DC-Stabilitätsstromversorgung und andere Machtstromkreiskomponenten, Steuer-PLC, Relais, Motorsteuerungsgerät, usw. ausgerüstet. Und Außenanschluß, unter Verwendung der Verbindungsstücke und der Terminaltabelle. Die Decke des Stromkabels ist teilweise perforiert. Kabel und Lufteinlässe zwischen anderer Ausrüstung werden unten verdrahtet und geleitet.
