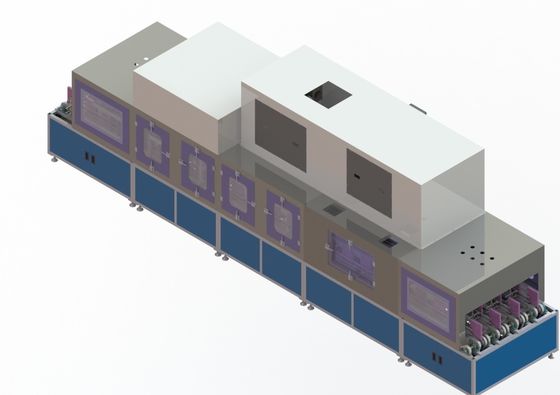

Automatische Lithium-Ionen-Batterie-Fertigungsstraße für quadratische Reihen-Batterie-Reinigung

Automatische Lithium-Ion Battery Production Line For-Quadrat-Reihen-Batterie-Reinigung

1.1. Funktionsbeschreibung

Quadratwickeln die Aluminiumoberteilenergielithiumionenenergiebatterie-Reinigungsmaschine, hauptsächlich komplett das quadratische einziehende Batteriehandbuch, Hochdruckspray, Bürstensäubern, den Schnitt, das Trocknen, Fütterungs- und anderefunktionen.

Ausrüstungsfunktion: sauber und trocken die Batterie, passend für quadratische Reihenbatteriereinigung.

Wäsche 1.2.1 mit Wasser und Bürste mit Haarbürste, die die Elektrolytkristallisation und -flecke auf der Batterieoberfläche gänzlich heraus waschen kann. Der Wasserkanister wird direkt durch eigenes Zirkulationssystem der Ausrüstung gefiltert und wiederverwendete durch das Reservoir, oder wiederverwendet direkt durch das Betriebszirkulationssystem. Die Ausrüstung wird mit einem Wassermanometer, die Heizungs- Temperatur der Ausrüstung rt-60 C kann justiert werden, es wird angefordert, um Niederdruckspray und Hochdruckspray zu haben, der Wasserdruck wird gelegt zu 0.2-0.3mpa, jeder Sprayabschnitt wird angefordert, um einen unterschiedlichen Wasserbehälter, den Wasserbehälterrückstrom zu haben ausgerüstet, oder Reihe kann geschaltet werden; Die Pfostenspalte muss schützende Komponenten addieren, um Kurzschluss der Pfostenspalte und der Unterkunftdeckung zu verhindern;

1.2.2 lufttrocknend nimmt elektrische Explosion oder Druckluft an, und die Lufttemperatur ist Raumtemperatur. Die Wassertröpfchen, die zur Batterieoberfläche befestigt werden, sollten weggeblasen werden, und keine Wasserflecke werden erlaubt. Die Schlagrichtung der Luft sollte im Batteriepositiv, Negativ sein und alle Stirnfläche und die Batterieumfangoberfläche werden in blasend, um dass die Batterie, nachdem man vereinbart ohne irgendwelche Wasserflecke zu garantieren gesäubert hat;

Heißlufttrocknung 1.2.3 nimmt Heißluft an, und die Temperatur ist an rt-80 C. Digital justierbar, die Temperaturbegrenzer angenommen wird, ist die Präzision ±2.5 C, und die Konstanthaltungstemperatur wird aufrechterhalten, nachdem die Temperatur stabilisiert ist.

1.2.4 der Gesamtgebrauch von hochwertigen Edelstahlmaterialien, Außenoberflächepolieren;

1.2.5 der Wasserauslauf befindet sich an der Unterseite des Wasserbehälters, der für das Säubern und das Säubern bequem ist. Die Ausrüstung muss die Bedingungen des Dauerbetriebs für Wassereinlaß und -entwässerung erfüllen und kann nicht in der Mitte gestoppt werden. Verteilendes Wasser im Kasten, der Einlass der Wasserpumpe und der Einlass der Wasserrückkehr werden mit Filtrationsgerät ausgerüstet, um zu verhindern, dass die Düse blockiert, das für einfache Reinigung bestimmt ist. Der Behälter wird mit einem Füllstandmeter ausgerüstet, das die Funktionen der Hochs und Tiefs-Füllstandwarnung, der automatischen Wasseranreicherung und der Entwässerung verwirklichen kann. Um den Dauerbetrieb der Ausrüstung sicherzustellen, sollte das Heißwasser mit einem flüssigen Sammelbehälter im Voraus erhitzt werden.

1.2.6 die Ausrüstung wird angefordert, vollständig geschlossen zu werden, und es gibt Beobachtungslöcher (transparentes Plexiglas) in jedem Arbeitsplatz, damit den Betreiber zu erleichtern, um den Reinigungsstatus zu überwachen und den internen Schmutz zu säubern;

1.2.7, welche die Batterie durch jede Station führt glatt, ohne zu fallen oder, die weggeblasen worden sein würde; die Batterie sollte mechanischen Schaden, Kratzer oder andere Defekte nicht haben; die Oberfläche sollte keine Spur des Wassers, Spuren des Wassertrockners und Roststellen haben;

1.2.8 die Ausrüstung sind korrosionsbeständig, rostfrei, unverschmutzt, Geräusche ≤75dB (Test in einem Abstand von einem Meter);

1.2.9 schließen das Entladungsförderband des Fließbands Ausrüstung zwischen der Fütterung und dem Trockenraum der Reinigungsanlage an und importieren die Batterie in das Fütterungsgerät der Reinigungsmaschine durch automatische Logistik, um zu garantieren dass die positiven und negativen Pfosten der Batterie mit dem Entladungsgerät der vorderen Ausrüstung aufgeladen und angeschlossen werden, um unbemannte Operation des Fütterungsgerätes der Reinigungsmaschine zu verwirklichen;

Operation 1.2.10stable der Ausrüstung, keines Durchsickerns, des Luft- und Stromdurchsickerns, des einfach zu benützen und instandzuhalten, einfach zu reparieren;

1.2.11 der Reinigungsabschnitt des Wasserbehälters sind mit Dichtungen beziehungsweise entworfen. Kein Wasserdurchsickern und Wasserdampf werden im Nichtreinigungsabschnitt erzeugt, und der versiegelnde Entwurf ist soweit wie möglich zwischen dem Reinigungsabschnitt und der luft-geschnittenen Trockenpartie erfolgt, um Wasserdampferbrechen zur luft-geschnittenen Trockenpartie zu verhindern. Angemessener Strukturentwurf, bequeme Reinigung und Wartung;

1.2.12 wenn die Hinterausrüstung stoppen nicht kann oder nicht funktioniert, werden die Informationen zum das MES-System der Firma geladen, das bestimmt, ob die Vorderseitenausrüstung oder nicht gestoppt wird. Wenn die Ausrüstung im Normalbetrieb wieder ist, wird der automatische Fluss der Pfostengruppe entsprechend dem Fifoprinzip durchgeführt.

1.2.13 eeding und Entladungsautomatische Fütterung des manipulator, aber die folgende automatische Fütterung betrachten, Fütterungsumwandlung

1.2.14 ist die Tagesförderung 26400, berechnete 20 Stunden pro Tag, 22PPM pro Linie.

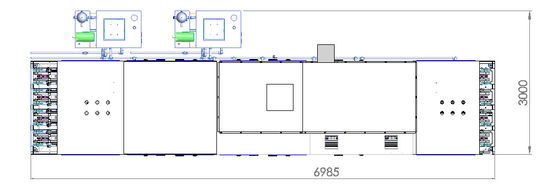

1.2.15 die Fertigungsstraße benötigt Raum

1.3. Prozessfluß

1.4. Ausrüstungsdetails der automatischen Reinigungsmaschine:

Zusammenarbeitsverpflichtung

1. Neues Ausrüstungsversprechen

Unsere Firma garantiert, dass die Waren zum Bieter sind nagelneue, komplette und unbenutzte Ausrüstung zur Verfügung stellten.

2. Vertraulichkeitsverpflichtung

Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.

3. Kundendienstverpflichtung

(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Keine später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;

(2) nachdem die Ausrüstung den Garantiezeitraum geführt hat, wenn es ein Problem gibt, verständigen sich die zwei Parteien und beschäftigen es. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh

(3) während des Garantiezeitraums vereinbarte im Vertrag und die technische Vereinbarung, die von den zwei Parteien, die Firma unterzeichnet wird, stellt eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
