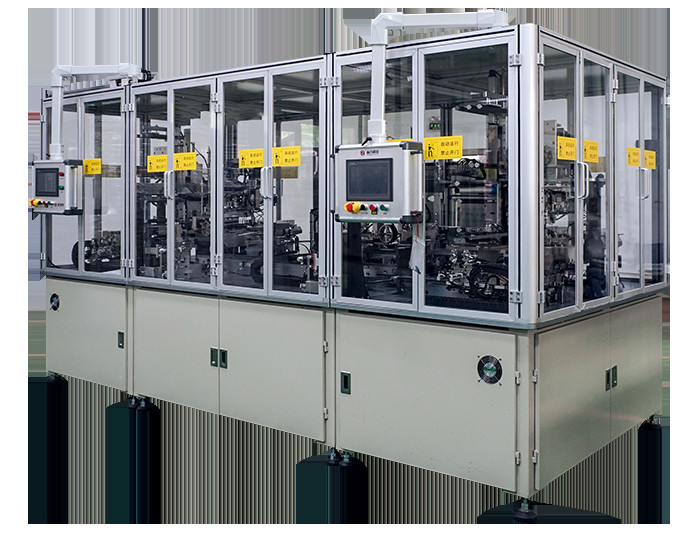

Weiße Lithium-Ion Battery Production Line Double-Stations-lamellierende Maschine
1. Ausrüstungsprofil:
Einleitung 1,1 zu den Gerätfunktionen und -prinzipien:
Diese Ausrüstung schließt den automatischen Laminierungsprozeß der Energiebatterie ab, und seine Hauptfunktionen umfassen automatische Laminierung, das Spule, klebenden und automatischen Stanzen der Laminierung, der Endstück. Membran aktiv, durch die Übergangsrolle, den vertikalen Spannungsmechanismus abwickelnd in die lamellierende Haupttabelle. Die Hauptlaminierungstabelle fährt die Membran, um sich hin und her zu bewegen, faltet sich in einer z-Form und setzt den Pfosten. Positiver und negativer Manipulator vom Filmkasten des positiven und negativen Pfostens, zum des Pfostenfilmes, durch die Sekundärpositionierungsin position bringende plattform herauszunehmen, genau Stapel auf die Hauptlaminierungsplattform. Nachdem Sie zur gesetzten Anzahl von Stücken gestapelt haben, hören Sie auf, automatische Endstückspule, Band der Randtasche U, automatisch unten zur Entladungsplattform zu lamellieren.
2. Ausrüstungsfunktionen und technische Parameter
Technische Daten
Projekt
ZCCE04A-00
Geschwindigkeit (s-Chip) stapeln
0,7 Sekunden/Stück
Genauigkeit der Ausrichtung zwischen Pfosten und Membran
Mittelabweichung ≤±0.5mm (longitudinal)
Membran zur Membranausrichtungsgenauigkeit
Die Endenausrichtungsabweichung ist weniger als ±0.3mm
Einzelne Chipausrichtungsgenauigkeit
+/- 0,3 Millimeter
Gesamtausrichtungsgenauigkeit von Pfosten
+/- 0,5 Millimeter
Zusätzliche Fertigstellungszeit eines einzelligen (S)
Wickelnde Zeit ≤5s des einzelnen Schossendstücks (wenn das Wickeln von Zeit über vielen Drehungen angesammelt wird) und Verpackungszeit ≤70s
Arbeitszeit einmal installierter Elektrode (H)
0,5
Zahl von lamelliert
Kann eingestellt werden
Auslagerung der Membran
Membranzahl justierbar
Fertigungsweise
Band der Randverpackung U
3. Ausrüstungsgebrauchsumwelt
(1) Druckluft: 0,4 | 0.8mpa (4-8kgf/cm2), Strömungsgeschwindigkeit: 480L/min;
(2) Ausrüstungsvakuumanforderungen: Vakuumgrad: -101kp | -50kp, Strömungsgeschwindigkeit: 12L/S;
(3) Staubabsaugung: Partei b hat einen Abluftventilator in der Ausrüstung und setzt eine Entstaubungsschnittstelle beiseite;
(4) umgebende Temperatur: 20 | 35℃;
(5) relative Luftfeuchtigkeit: 5-55% STUNDE;
(6) Klimasauberkeit: kein Schadgas, Flüssigkeit oder explosives Gas auf Standort;
(7) Stromversorgung: AC220V, einphasig; Spannungsschwankung ist kleiner als ±10%; Stromversorgung: 11KVA.
