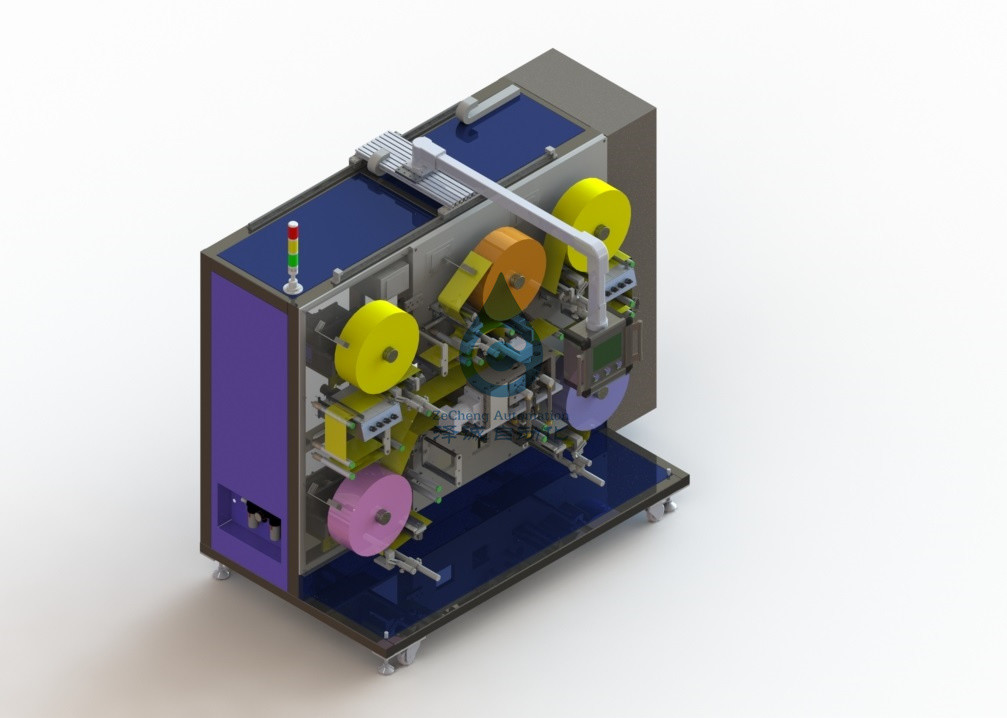

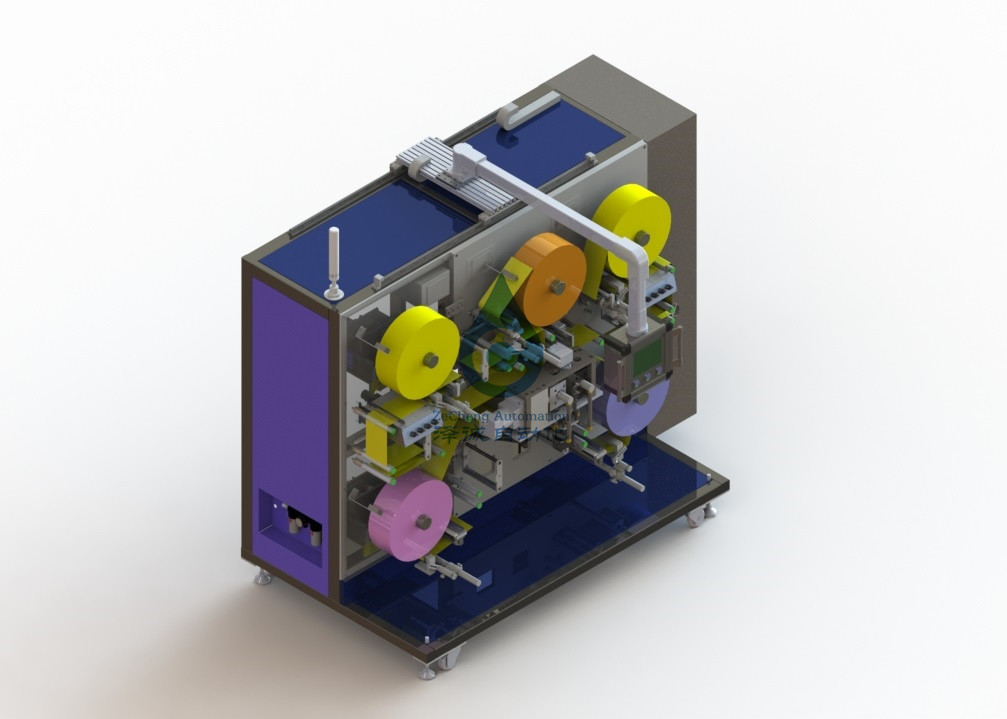

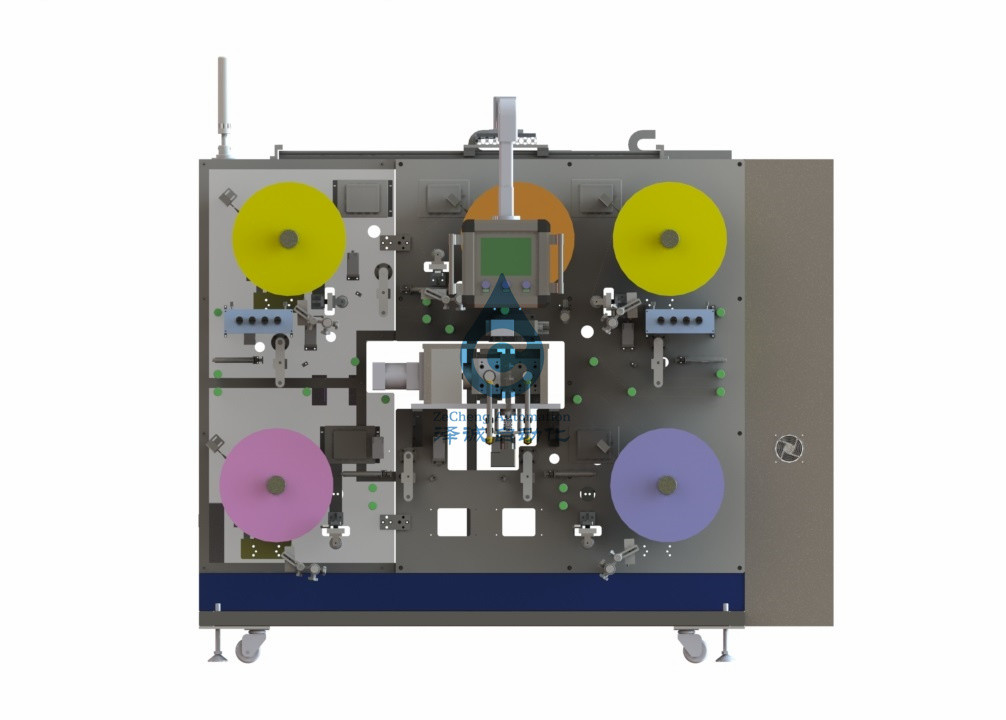

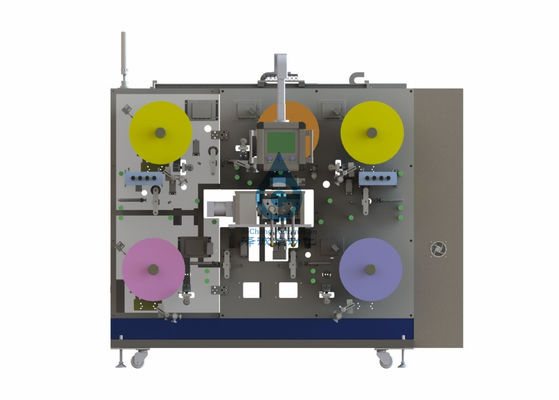

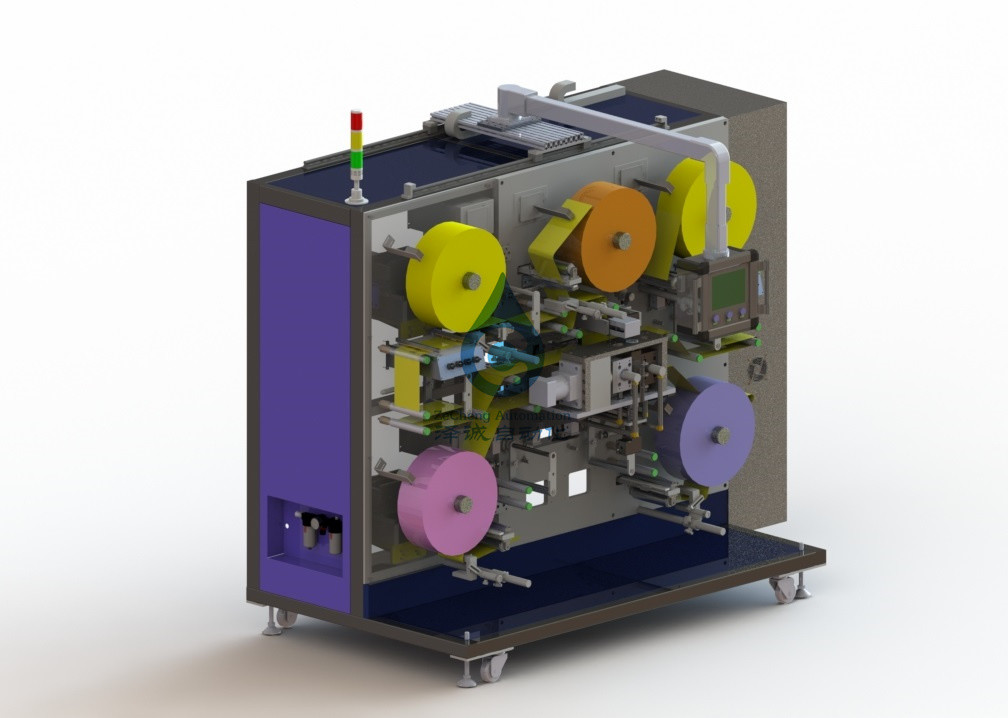

ultradünner Lithium-Gurt der Festkörperlithium-batterie-3-50um, der Maschine bildet
1. Gerät-Einleitung
1.1. Das Gerät wird hauptsächlich für die Formung der reinen Metalllithiumanode der Festkörperlithium-batterie oder die Formung des Lithiumblattes Elektrodenergänzungs-Lithiumpolschuhs der flüssigen Lithium-Batterie des positiven benutzt.
Die Hauptrealisierung des automatischen Abwickelns des Lithiumgurtes, der Korrektur, der Spannung, des schützenden Filmes des automatischen Abwickelns, der Korrektur, der Spannung, des schützenden Filmes B des automatischen Abwickelns, der Korrektur, der Spannung, der Formung, der Spannung, des Rückspulens, des schützenden Filmes der Spannungs-, Rückspulen und anderemprozesse.
1,2 Operationsprozeß des Gerätes
2, die Ausrüstung können sich den ankommenden Materialien und den Produktbeschreibungen anpassen
2.1. Passen Sie sich Lithiumblattspezifikation an
2.1.1. Das gelieferte Material ist Metalllithiumfolie, Rollenbreite: 30mm~250mm, Rollenausrichtungsabweichung: ±3mm, Rolleninnerer Durchmesser: φ3 „.
Maximaler Außendurchmesser: φ350mm
Material 2.1.2: Lithiumfolie, Stärke 0.2-2mm, Genauigkeit ±10μm, Lithiummetallreinheit ≥99.9%
2.1.3. Schlängeln des verbiegenden Fehlers des ankommenden Materials: 2mm/250mm;
Maximale Abweichung der Spulenausrichtung ±3mm.
Schematisches Diagramm des Abbildung 1. der materiellen Randform
2.1.4 mechanische Eigenschaften: maximaler dehnbarer Bruchkoeffizient: 50g/mm2
2.2. Passen Sie sich der Spezifikation des schützenden Filmes an
2.2.1. Das ankommende Material ist transparente schützende Filmrolle, Spulenbreite: 50mm~300mm, Spulenausrichtungsabweichung: ±0.5mm, innerer Durchmesser der Spule: φ3 „.
Maximaler Außendurchmesser: φ450mm
2.2.2. Stärke des schützenden Filmes: 0.2-0.75mm
2.2.3 ankommende Materialien: Simplexölen.
3. Technische Parameter der Ausrüstung
3,1, Gesamtleistung: ≤6KW;
Stromversorgung 3,2: AC220 V±10% 50HZ;
3.3. Druckluft: Druck ≥ 0.5mpa, Fluss ≥3m ³ /h;
3.4. Vakuumquelle: ≤ -90kpa (zur Verfügung gestellt von Partei A), Pumpleistung ≥ 1M ³ /h;
3.5. Ausrüstungsgewicht: Tonnen ≤1.5.
Grundlastsanforderung: 650kg/㎡;
3,6, Stickstoff: Druck ≥ 0.5mpa, < 0="">
3,7, Gesamtgröße: (L) 2150* (W) 1500* (H) 2000;
(als nur Referenz, hauptsächlich in der Art);
3,8, ausschließlich anderer Faktoren, Ausrüstungsbewegungsrate ≧98%, Produktausbeute ≧99.5%;
3,9 ist die Entwurfskapazität der Ausrüstung 0-35m/min und die Geschwindigkeitsregelungspräzision ist 1/1000.
3,10, Lithiumblatt Genauigkeit in der HAUSTIER-Filmregionsdes steuer (Breitenrichtung der Membran und des Schleppens): +/-2.0mm.
3.11. Machen Sie Tufram-nichtstockrollenbehandlung mit der Rolle, die mit dem Lithiumgurt in Verbindung getreten hat.
Die Kontaktrolle mit HAUSTIER-Film wird von der leichten Kohlenstofffaserrolle hergestellt.
Durchmesser φ150mm, Ist-Breite 300mm, runder Durchbruch ≤1um, Montagegenauigkeit ≤2um, Rollenhauptteilhärte ≥HRC65, beschichtende Oberflächenhärte ≥HRC75 mit 3,12 Rollen
3.13. Der rollende Druck ist zu 10T justierbar (5T auf einer Seite).
3,14, kalandernde Stärkestrecke der Lithiumfolie: 3μm-100μm, Genauigkeit: ±1 um.
3,15, kalanderte Lithiumfilm-Gewichtsstrecke: 1.0-10.0mg/1540.25mm2.
3,16, wickelnde Genauigkeit des HAUSTIER-Filmes: ±1mm.
3.17. Alles Abwickeln und Polschuhrückspulen haben das Empfangen der Plattform mit Skala.
3,18, Lithiumstreifenabwickelngeschwindigkeit: 0.26m/min (20m/min), Servosteuerung der Präzision ±0.1%~0.2%, Geschwindigkeit justierbar.
3,19, Korrekturstrecke: Maximum 25mm. Korrekturgenauigkeit: +/-0.2mm.
3.20. Die Ausrüstung hat die Funktion der variablen Spannung und der Gleichspannung gleichzeitig. Der Spannungswert wird intuitiv durch den Touch Screen eingestellt, und die Einstellungseinheit ist ≤ 1G;
Die Spannung der Lithiumfolie kann im Bereich von 80 justiert werden | 400GF und die Spannungsschwankung im laufenden Prozess des Gurtes ist kleiner als oder Gleichgestelltes bis ±5% (ausgenommen die Schwankung der wickelnden und Zielposition).
Die Spannung des HAUSTIER-Filmes kann im Bereich von 80 justiert werden | 400GF und die Spannungsschwankung bei dem Nehmen ist weniger als oder Gleichgestelltes bis ±5% (ausgenommen die Schwankung der wickelnden und Zielposition).
4. Hauptgeräteausstattungsliste
| NEIN. | Name | Quantität | Einheit | Kennzeichen |
| 1 | Rahmen | 1 | Sätze | |
| 2 | Abwickelnmechanismus des schützenden Filmes | 2 | Sätze | |
| 3 | Korrektur des Mechanismus | 5 | Sätze | |
| 4 | Ernte der Plattform | 3 | Sätze | |
| 5 | Spannungssystem | 5 | Sätze | |
| 6 | Aufwickelvorrichtung | 2 | Sätze | |
| 7 | Lithiumbandabwickelnsystem | 1 | Sätze | |
| 8 | Antriebskomponente | 1 | Sätze | |
| 9 | Rollendes System | 1 | Sätze | |
| 10 | Abkühlende Komponente | 1 | Sätze | |
| 11 | Entstaubungssystem | 4 | Sätze | |
| 12 | SicherheitsSchutzsystem | 1 | Sätze | |
| 13 | Elektrisches Kontrollsystem | 1 | Sätze |
5. Produktgebrauchsumwelt
5,1 ist die Ausrüstung im Trockenraum installiert und benutzt.
5,2, der Gebrauch von Klimasauberkeit: hundert tausend Grad | drei hundert tausend Grad.
umgebende relative Luftfeuchtigkeit 5,3: Taupunktfeuchtigkeit: -45 ° C ~-70 ° C.
5,4, die Betriebsumgebungstemperatur: 15℃ | 25℃.
