Technisches Vereinbarungsbuch der Batterie-Produktions-Ausrüstung

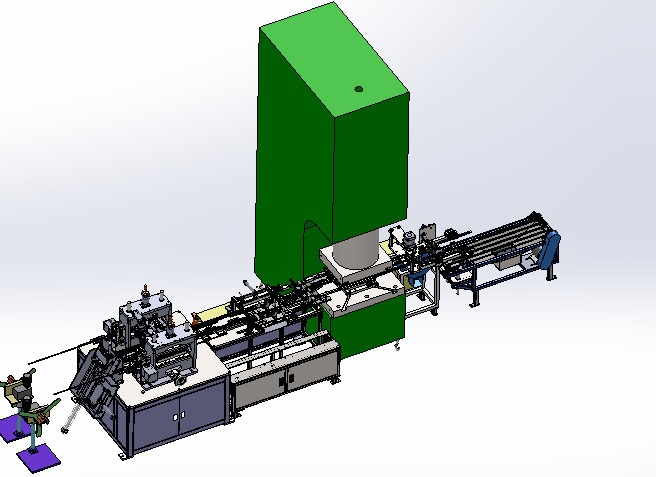

1. Taschenbatterieplatten-Fließband Entwurfsanforderungen
Funktion

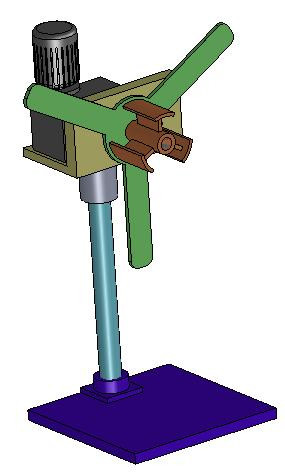

1,1, das Gerät setzen automatisch Volumenspulen-Stahlgurt in die Maschine, künstliche Abnutzung, die der Stahlgurt in den automatischen Stahlkasten, der Schweißgerät SongLiaoKou bildet kann, vorbei mit automatischem Fütterungsmanipulatordruck Stahl (die scherende Länge des Stahlbandes gefordert vom Kunden) Produkte, die Parameter einzustellen und schneiden das Stahlgurtdruckformteil (Stahlgurt, nach der Formung der Form von „U“ ist der „Muskel“). Greifen Sie den Verstärkungsmanipulatorrücklader, Wartezeit. Der Stahlblechkasten, der die Schrittmotoraktion hochschiebt, plattenmaterial des Zupackens des Manipulator automatisches Stahlsogar, bei der Fütterung hergestellt wird, Skala erwarten ein Vorwärts, Nehmen erwarten einen Griffmanipulator, automatisches Schweißen, automatisches Formteil, das Stahlkasten in den Rahmen ist automatisch entsprechend dem Auftrag in der gleichen Richtung (herum 100 Stücke pro Reihe) fortsetzt, ordentlich, um radzufahren, um zu arbeiten. (Anmerkung: bei dem Betrieb der versteiften Platte ist die Fütterung mit Griffmanipulatorbewegung synchrone Arbeit, um die Produktions-Leistungsfähigkeit zu verbessern)
1,2, Leistungsfähigkeit: geschweißter Stahlkasten Minute mit 10 Stücken, ein verstärkter Rahmen ungefähr 6 Sekunden.
1,4, Eigenschaften: eine Arbeitskraft kann im Allgemeinen funktionieren, künstliche Platte der Operation des Bandstahls, Stahlplatte durch automatisches Zupacken des Manipulator, automatisches Formteil, automatisches Flachdrücken, die vollautomatische Fertigung, die, der verstärkte Rahmen repariert wird, der ein Überleben schweißt, bequem und zuverlässige Operation, verringern den Handbetrieb und die Intensität der Arbeit, hohe Leistungsfähigkeit.
2. Die technischen hauptsächlichanforderungen und die Parameter:
2,1, Verstärkungsmaterialien: 0,5 Millimeter x 14 Millimeter x L, jeder Teller wiegt ungefähr 10 | 30 Kilogramm.
2,2, Gestaltungslänge: 90 | 255 Millimeter.
2,3, verstärkt Rahmenlänge 120 | 290 Millimeter, Breite 85 | 175 Millimeter ist justierbar.
(einzelner Kopf):
3. 2,4, Punktschweissen, die Gesamtstärke von 3 Millimeter oder kleiner.
2,5, Punktschweissenmaschine: die Meer-billiton Punktschweissenmaschine. Energie AC380V plus oder minus 10%, 50 Hz + 5% für HZ.The-Höchstleistungsertrag von 25 KVA. Schweißenszeitplan 25 Millimeter. Schweißender Mittelabstand ist justierbar. (zwei)
2,6, Verstärkung, die Verstärkungsplatte pro Stück durch automatisches Zupacken des Manipulator auf Material, Schweißensausrüstung entfernten automatisch die Teile, automatische im Auftrag nach das gleiche ordentliche, einfach zu transportieren und Prozess mit darunter (herum 100 Stücke pro Reihe), nach dem Zählungsbericht zur Polizei.
2,7, Punktschweissen ist fest und zuverlässig.
2,8, die Befestigungslokalisierung in Position bringend zuverlässig, dauerhafte, einfache Zerlegung.
3. automatischer Stahlkasten, der Schweißgerät-Hauptkomponenten bildet
3,2, technische Parameter der Ausrüstung
|
Technische Daten Einzelteil |
||
| Technische Parameter | Leistungsfähigkeit | 10Piece/min |
| Die Gesamtleistung (Kilowatt) | 55kw | |
| Normalbetrieb der Energie (Kilowatt) | 52kw | |
| Andere Energie | Trockene Druckluftquelle | |
| Das Gewicht | Ungefähr 8 Tonnen | |
| Größe | L7500mm*W2300mm*H4000mm | |
3,3, Ausrüstungshauptkomponenten
| NEIN | Systemzusammensetzung | Die Systemkonfiguration | Zahl |
| 1 | Gestellsystem | 1Sets | |
| 4040 Quadrat geschweißte Rahmenkonstruktion | 1 | ||
| Die Grundplatte | 1 | ||
| 2 | Rollenkomponente | 2Sets | |
| Walzwerk | 2 | ||
| 3 | Schneiden Sie die Formteilkomponenten | 2Sets | |
| Das Hydrauliksystem | 1 | ||
| Auf und ab Formwerkzeug | 2 | ||
| Formender Hydrozylinder | 2 | ||
| 4 | Geschweißte Komponenten | 1Sets | |
| Punktschweissenmaschine | 2Sets | ||
| Der Schweißensmechanismus | 2 | ||
| Der Schweißensmechanismus | 2 | ||
| 5 | Fütterungsstabilisierte Komponenten | 1Sets | |
| Linearer Führer des Silbers | 2 | ||
| Positive und negative Justierschraube | 2 | ||
| Justieren Sie Schaltgetriebe | 2 | ||
| Lenkanlage | 2 | ||
| 6 | Automatische Fütterungskomponente | 1Sets | |
| Zylinder | 3 | ||
| Linearer Führer des Silbers | 2 | ||
| 7 | Plattenversammlungskomponente | 1Sets | |
| Plattentransportagentur | 1 | ||
| Materielle Fütterung | 1 | ||
| 8 | Plattenrollenkomponenten | Einspaltige hydraulische Presse | 1Sets |
| Plattenbefestigung | NSets | ||
| 9 | Mehrpunktschweißenskomponenten | 1Sets | |
| Punktschweissenmaschine | 2Sets | ||
| Der Schweißensmechanismus | 2 | ||
| Der Schweißensmechanismus | 2 | ||
| 10 | Automatische Stanzenkomponenten | 1Sets | |
| Schritt in die empfangenden Institutionen | 1Sets | ||
| 11 | Das Betriebssystem | PLC-Omron | 1Sets |
| Touch Screen | 1 |
3,4, die Hauptleitungsausrüstungsteile

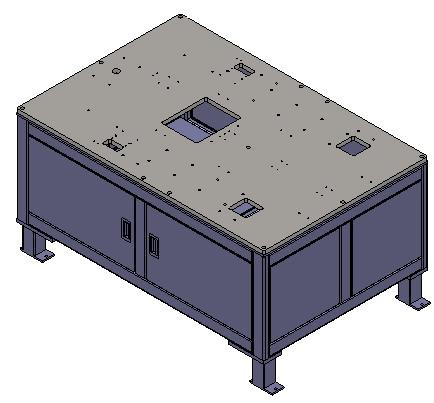

3.4.1Track und Rahmensystem: stellen das 40 * 80 Quadrat geschweißte Struktur, die Stabilität der Maschine sicher, ausgerüstet mit justierbarer Fußschale und Universalrad, kann die Ausrüstungsniveauhöhe justieren, einfach auf die Bewegung der Maschinenausrüstung, die Oberfläche des Lacks, der backen, hellblaue Farbe Ausrüstungshauptteilauftritt Yan GSB05-1426-2001-8 PB07 (Eisen). Niedriges Brett VERWENDET den Stahlplatten-Oberflächenüberzug processing.(2) das Diagramm unten

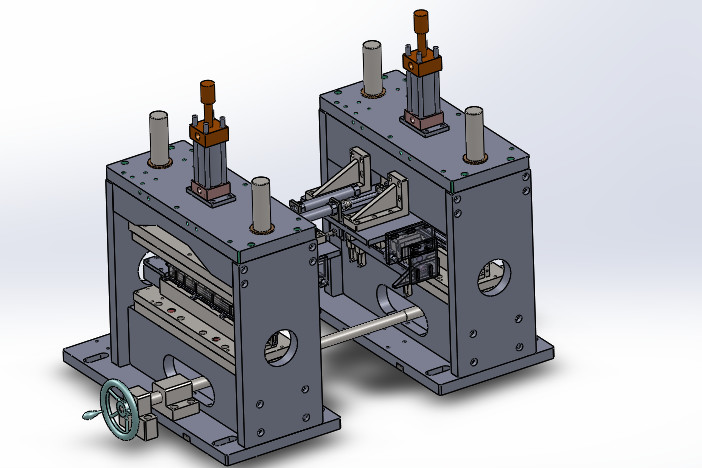

3.4.2, rollendes System: Motorsteuerung annehmend, umwickelt Rollen, die gesetzten Sensoren Diskettendurchmesser: 120 Millimeter, 450 Millimeter diameter.(3) im Diagramm unten

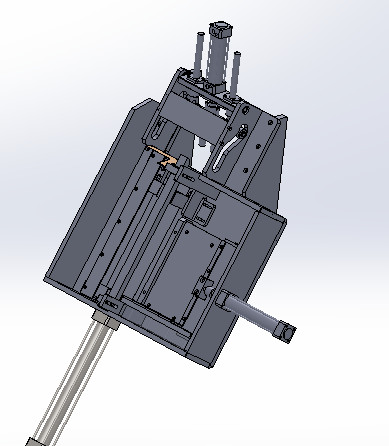

3.4.3, schnitten das Formteilsystem: Druck holte Druck Stahlzylinder, Servobewegungsautomatischen Vorschub (die scherende Länge des Stahlbandes erfordert durch das Kundenprodukt, um Parameter einzustellen), als man die Länge der Ausschnittinstitutionen einstellt, die den Stahlgurt schneiden und Mechanismus übermittelt, schneidet Stahlgurt in Formwerkzeug forming.(4) das Diagramm unten
3.4.4, schweißende Komponenten: der Schweißensmechanismus mit der Methode von örtlich festgelegtem, um den Mittelabstand kann justiert werden, der Schweißensmechanismus mit der Methode der Tätigkeit, an gefahren worden durch pneumatisches unten, verließ und rechter Mittelabstand ist justierbar. Manipulator nach oder sogar die Stahlplatte und der Stahl, schweißender Schweißensmechanismus auf der Presse. (einschließlich zwei Taiwan Straße tinto Punktschweissenmaschine, Ein-Outputhöchstleistung 25 KVA, Schweißenszeitplan 25 Millimeter). (wie in Tabelle 5) gezeigt
3.4.5, Komponenten justierend: materieller Justagemechanismus ist wird hauptsächlich sogar die Verstärkungsplatte in die Schweißensposition, wie Jin erwarten ein örtlich festgelegtes, nachdem er Schritt für Schritt, nach Beendigung des Schweißensstahlkastens von den Materialien innerhalb des Tao geschweißt hat, der an zum folgenden Niveau gedrückt wird. Einzieht stabilisierter Mechanismus kann verschiedenen Arten des Stahlplatten-Schweißgeräts angepasst werden, bei dem Regulieren der Operation einfach, solange den Haltebolzen lösen Sie und rüttelt den positiven Griff und Fütterungsstabilisierter Mechanismus der negativen Rotation wird das große kleine. Nach der Blockierung des Behaltens bolt.(6) des Diagramms justieren Sie auf die erforderliche Größe, unten
3.4.6, automatische Fütterungskomponenten: automatischer Fütterungsgesetzter Transport der komponenten hauptsächlich und sogar die versteifte Plattenkomponente. Künstlicher Platz einige versteifte Neigung der Platten sogar in der automatischen Fütterungskomponente, versteiften automatischen der Ausrichtung des Plattenzylinders und bessert sogar zur Fütterungssteuerung component.(7) das Diagramm unten aus
3.3.7, Plattenversammlungskomponenten: guten Stahlrahmen unter dem Effekt des Ölzylinders zur Plattenversammlungsbestandteil und zu Wollembryo Baugruppe bildend, verbessern MAO-Embryo, der unter Verwendung einziehenden der Arbeitsrotation drei einzieht, Leistungsfähigkeit. Nach der Fertigstellung der Versammlung in der Stahlrahmen- und Stahlplattenverbindung
Gebrauchszylinderniet, verhindern lose
3.3.8, Plattenrollenkomponenten: die einspaltige Platte hydraulischer Presse mit 315 t der zusammengebauten Platte, die Prozess drückend verarbeitet.
3.3.9, Mehrpunktschweißenskomponenten: für sogar die versteifte Platten- und MAO-Embryogelenkmehrpunktschweißensverarbeitung.
3.3.11, automatisches Stanzenmodul: das Verfahren, nachdem die Fertigstellung der Platte gesammelt sind, Deckungseinteiler, bequemes künstliches Material.
3.3.12, Steuerkomponenten, bearbeiten interne unabhängige elektrische Montageplatte maschinell, das interne switchinstalled Durchsickern, die Stabilität der DC-Stromversorgungs-, Stromversorgungsstromkreiskomponenten, mit PLC-Steuerung, Relais, Motorsteuerungsgerät, usw. Mit dem Außenanschluß, dem Gebrauch der Verbindungsstücke und Endstelle. Der PLC nimmt OMRON.Power-Kabelperforierungs-Deckenabschnitt an. Unter anderem Ausrüstungskabel, -verdrahtung und -rohrleitung in den unteren Luftrohren.
4, Energiemedium
4,1, die Stromversorgung
4.4.1, Spannung AC380V, einphasiges; Spannungsschwankung ist kleiner als +/- 10%.
4.1.2, Frequenz 50 Hz.
4,2, Luft
2, Druck ist 0,4 | 0,6 Mpa.
4.2.2, handeln 10 l/min, Auslastung ist 50%.
Umweltbedingungen von
Gerät 5.This in den folgenden Bedingungen kann ohne Probleme laufen gelassen werden.
5,1. Die umgebende Temperatur: 0 | ℃ 40.
Feuchtigkeit 5,2. 30-80% aber sollte keine Kondensation sein.
Annahmebedingung 6.Equipment
Unterordnung 6.1.Random von Dokumenten, von Werkzeugen und von Ersatzteilliste:
| Seriennummer | Materieller (Daten) Name | Die Anzahl von Kopien | Unterordnungszeit | Anmerkungen |
| 1 | Spezielle Entstörungs- und Wartungswerkzeuge | 1 / Stand | Lieferfrist | Sechs Sätze des Winkelschlüssels 1/Tabelle |
| 2 |
AusrüstungsBenutzerhandbuch: (einschließlich folgendes); 2,1 Ausrüstungsanweisungen und Anweisungshandbuch; 2,2 Instandsetzung von Ausrüstungen und Wartungshandbuch: Kurze Einleitung zum Funktionsprinzip der Ausrüstung; Schematisches Diagramm der mechanischen Plan- und Komponentenversammlung; Schmierungswartungsspezifikation; |
1Set | Vor Lieferung oder Lieferung der Ausrüstung | Elektronisches Dokument |
| 3 | Ladeliste und Produktqualifikationszertifikat | Lieferfrist | ||
| 4 | Elektrische Diagramme, PLC-Programm | 1 / Stand | Nachdem die volle Zahlung empfangen worden ist | |
| 5 | Zeichnungen der Verschleißteile und der Ersatzteile | 1 / Stand | Lieferfrist | Teile der verletzbaren Teile, zum von pdf-Größenzeichnungen bereitzustellen |
| 6 | Bearbeitung: Fengong-Radrad-Kathodenpaket 23 x 23, 25 X.25 jedes für jedes; die negativen Taschen X 21, 23 x 23 Fengong-Rades 21 je für jedes | 副 4 | Lieferfrist | Pdf-Größenzeichnungen |
Dokumente 6.2.Acceptance: Ausrüstungsannahmedokumente, Endabnahmedokumente.
Modell 6.2.1.Acceptance: entsprechend der technischen Vereinbarung der Modelle in der ankommenden Größe.
Ergebnis 6.2.2.Acceptance: entsprechend der Annahme der technischen Vereinbarung.
Kriterien 6.2.3.Acceptance:
6.2.3.1. Vor Annahme an der Szene von Partei B;
6.2.3.2. Die Ausrüstung ist und in gutem Zustand komplett, die mit den relevanten Bestimmungen des Vertrages und der technischen Vereinbarung. übereinstimmt;
3.2.3.3. Vor Annahme der Hauptausrüstung der Funktion, der technischen Indikatoren und des Auftrittes der Annahme von der vor Annahme, die, vorgeschlagen von Partei A in Übereinstimmung mit den Anforderungen der weiteren Anpassung, die Anpassung verbehaltlos ist, wird durch die Zustimmung der Partei eine Lieferung abgeschlossen;
6.2.3.4. Zusammenfassung der Bildung der vor Annahme;
Kriterien der Annahme 6..2.4.Final
6.2.4.1. Die Materialien, die in der Abnahmeprüfungsmaschine benutzt werden, stimmen mit den Anforderungen dieser Vereinbarung. überein;
6.2.4.2. Dauerbetrieb der Ausrüstung für eine Woche nach der formalen Annahme, Annahme des Dauerbetriebs 2 Stunden lang;
6.2.4.3. Inspektion und Annahme durch die zwei Parteien kennzeichneten Technik und technisches Personal, um herein teilzunehmen und unterzeichneten gemeinsam Annahmebericht.
7, Partei A und Rechte und Verpflichtungen der Partei b:
| Seriennummer | Projekt | Verantwortliche Partei | (Anmerkung „,“ sagte Bärnpartei) | |
| Erste Partei | zweite Partei | |||
| 1 | Grundlegender Bau | О | Wenn Sie gebraucht werden, führen Sie bitte ein | |
| 2 | Im Standort des Verkäufers, zum des Materials zu justieren | О | Zu die Mitteilung des Verkäufers zur Verfügung stellen | |
| 3 | Transport | О | ||
| 4 | Entleerung | О | Position und Verlegenheit. | |
| 5 | Unterstützungszustände der Ausrüstung | О | ||
| 6 | Rohrleitungsbau der Luft | О | Anforderungen für pneumatische Stabilität, Gasquelle, die Bedingungen der relevanten Parameter zu erfüllen. | |
| 7 | Elektrischer Bau | О | Erfordert unabhängigen Netzschalter | |
| 8 |
Primärverdrahtung Luftquelldüse |
О
|
Erfordert unabhängige Luftschalter- und Luftquellschnittstelle. | |
| 9 |
Zwei verdrahtend Außerhalb der Verdrahtung Kabelvorbereitung |
О | Grundrohrlinie. | |
| 10 | Installation und Beauftragung | О | О | Koordinate mit der Operation, der Wartung und dem technischen Personal. |
| 11 |
Ausbildung: 11,1 Ausbildungsbetreiber- und Wartungspersonal Operation des Gerätes, die Wartung des Personals kann richtig und schnell sein Handhabungsgerätausfall; 11,2 Ausbildungsinhalt einschließlich das ganze Kontrollsystem, Wartung des mechanischen Systems und liefern Trainingsinformationen Material; 11,3 Ausbildungseffekt: die erfahrene Operation des Bedienpersonals, Wartungspersonal, zum verbreitete Fehler zu beschäftigen. |
О | О |
Der Käufer muss den Betreiber spezifizieren, Wartungspersonal. Und geregelt, kann nicht willkürlich ändern; stellen Sie zwei freie Ausbildungsgelegenheiten (das Käufertraining), die drei Gebühren zur Verfügung: Reisekosten. |
| 12 |
Vertraulichkeitsklausel: 12,1 irgendwelche technischen Informationen zur Verfügung gestellt von der anderen Partei zur anderen Partei Datei hat die Verpflichtung, andere partyLicensing vertraulich, ohne zu halten, nicht in jedem Hinsicht Getriebe oder leakageTo die Drittpartei; 12,2 die Verpflichtung des Käufers nicht gegenüber eigenem noch erlauben die dritte quadratische Nachahmung der itHes der Ausrüstung, andernfalls des Bären. So alle Verluste verursacht vom Verkäufer. |
О | О | |
|
13
|
Kundendienst: 113,1 nach Endabnahme des Datums der Unterzeichnung, Ein Jahr, ist der Verkäufer für den Ausfall von nicht- freiem verantwortlich und Shi Baoxiu (der Verkäufer soll, nachdem er die Mitteilung des Käufers empfangen hat; 48 Stunden zur Szene des Käufers; 13,2 mehr als ein Jahr, repariert der Verkäufer sofort, Gebühr nur für Kosten; |
О
|
О |
Kugelumlaufspindel und lineares Lager Normale Anwendungsfälle ohne Störung Zeit ist 80000 Stunden. |
| 14 |
Produktaktualisierung: Wegen der technischen Entwicklung des Verkäufers, sollten die Ausrüstungshöhereinstufung und die Leistungsverbesserung, der Antrag des Käufers zum Verkäufer sein sollten für die Höhereinstufung, die Gebühr des Verkäufers nur verantwortlich sein die Kosten von Umwandlung |
О | О | |
8, Rechte am geistigen Eigentum
8.1. Das geistige Eigentum, das in dieser Vereinbarung enthalten wird, bezieht das modellierende Produkt mit ein und Partei A stellt Konstruktionszeichnungen zur Verfügung und andere Daten für die Partei des ersten Teils, ohne die Erlaubnis von Partei A, Partei B lecken nicht zu irgendwelchen Firmen und Einzelpersonen, durch Partei B ist für alle Verluste oder Resultieren verantwortlich; Die Partei A nur zugestimmt der Partei B, die auf dieser technischen Vereinbarung unter dem Zweck des Gebrauches basierte, stellte von Partei A zu allen Daten und zu Informationen zur Verfügung
8.2. Partei B stimmt darin überein, dass sie die Konstruktionszeichnungen und andere Informationen oder Informationen nicht zu anderen Zwecken anders als die technische Vereinbarung zur Verfügung stellt. Andernfalls hat Partei A das Recht, entsprechende Verantwortung der Partei b zu halten
5.3. ohne die Zustimmung von Partei A, ist es verboten, andere Kunden ausgenommen Partei A oder Parteizu liefern gekennzeichnet von Partei A in Richtung Partei A, andernfalls verweisen alle und indirekte Schäden werden von der Partei B. gemacht.
wird geistiges Eigentum 8.4.The der Ausrüstung von Partei B besessen, und Partei A verspricht, nicht eigenständig zu sein, noch erlaubt sie jeder möglicher anderen Drittpartei, die Ausrüstung zu kopieren, andernfalls trägt sie alle Verluste, die von Partei B verursacht werden
Entschließung 9.Dispute
Kontroversen in Bezug auf oder verursacht durch diese Vereinbarung werden durch Beratung oder Vermittlung beigelegt. Wenn Beratung oder Vermittlung innerhalb zwei Monate, ohne irgendwie annehmbares für beide Seiten der Ergebnisse zu erreichen, die Debatte, werden geschlichtet, die Schlichtung auf der Grundlage von die Volksrepublik- Chinavertrags-Schlichtungs-Verordnung.
10. Vertragsbruch und Haftung
Beide Parteien führen ausschließlich ihre jeweiligen Verpflichtungen, in einem Verstoß gegen die Grundbegriffe und die Bedingungen der Vereinbarung von durch, wird die andere Partei erlaubt, die Vereinbarung zu beenden und das Recht, zur anderen Partei zu behaupten, durchführen die Anspruchsmenge entsprechend dem Wirtschaftsvertraggesetz der relevanten Bestimmungen hat.
11. Anderes
Vereinbarung 11.1This und seine Anhänge als die Basis und die Vertragsausrüstungsfertigung und -annahme sind gleichmäßig gültig;
Kopien 11.2.Two dieser Vereinbarung, Partei A hält eine Kopie von. Nach Unterzeichnung der Beauftragter der zwei Parteien, das Datum der Dichtung des offiziellen In-Kraft-Tretens.
technische Verhandlung der Vereinbarung 11.3.This.
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
