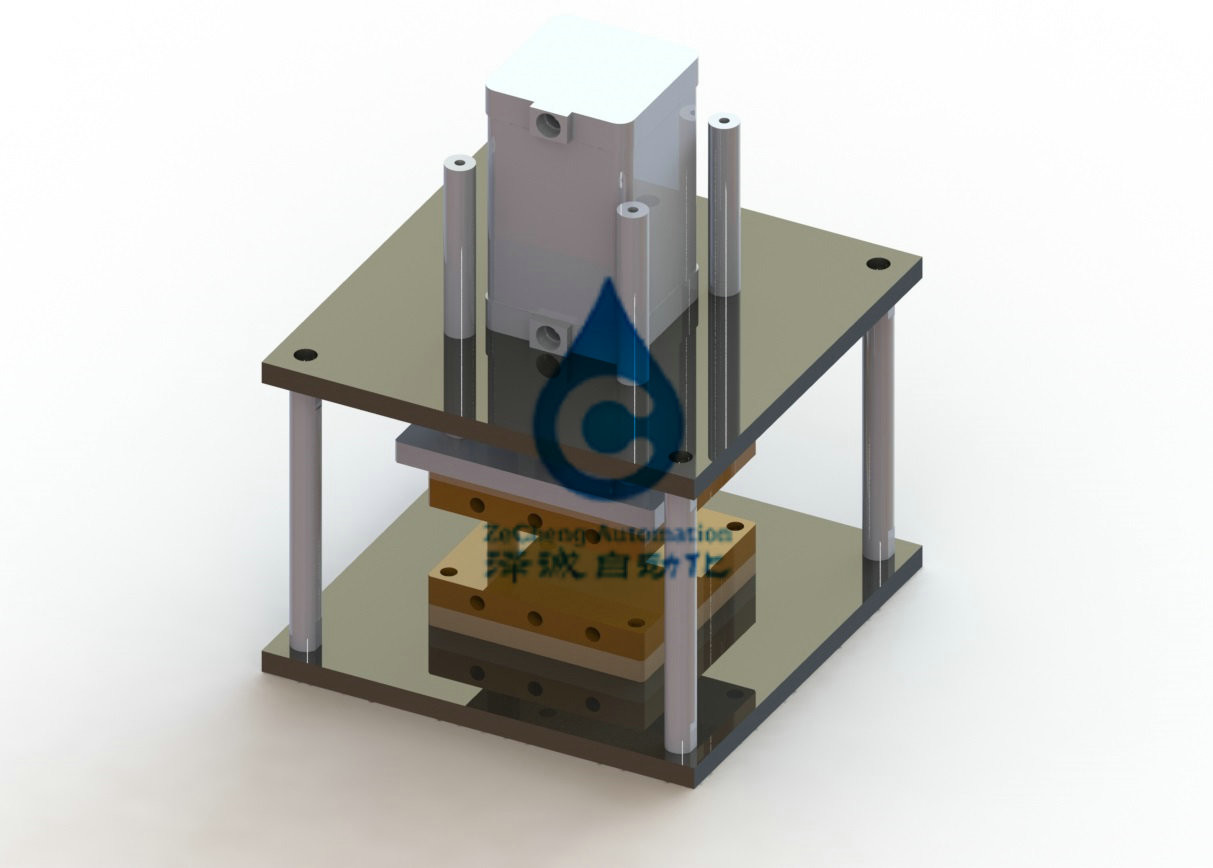

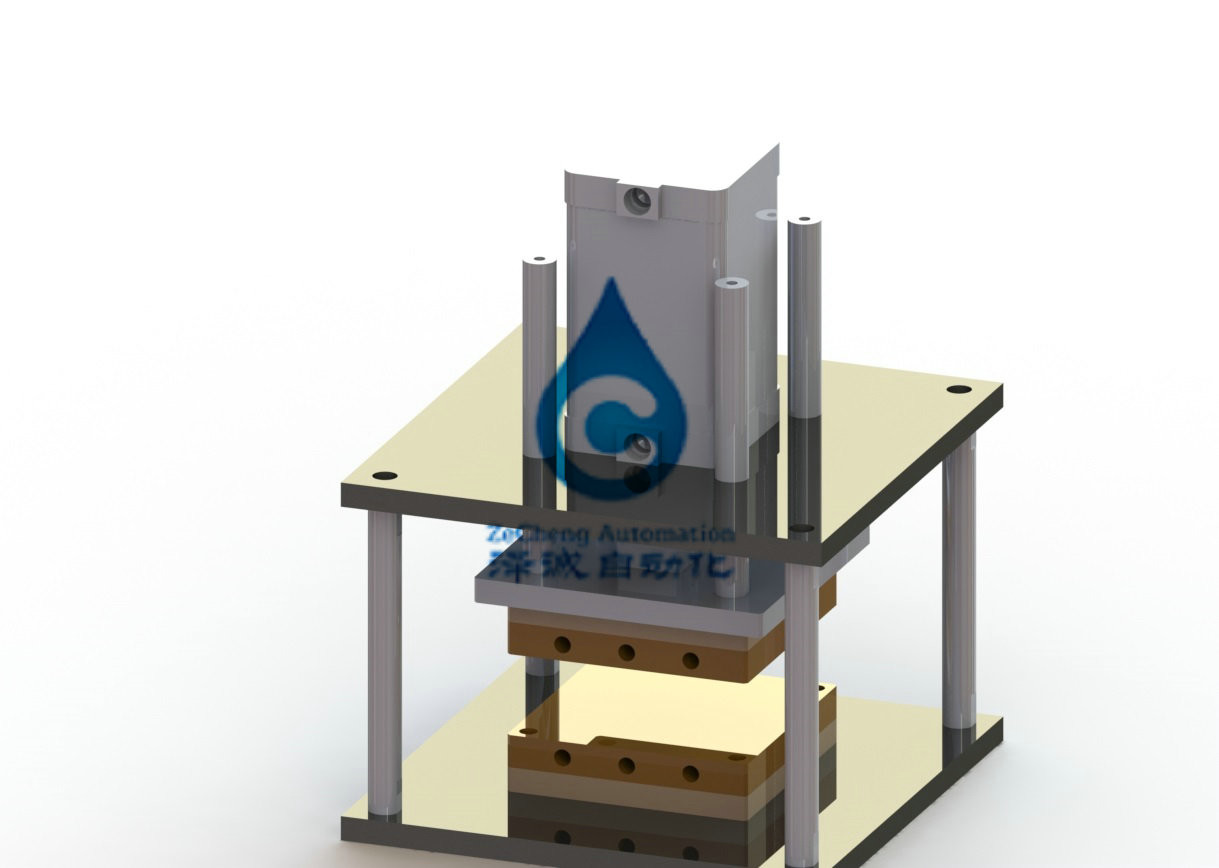

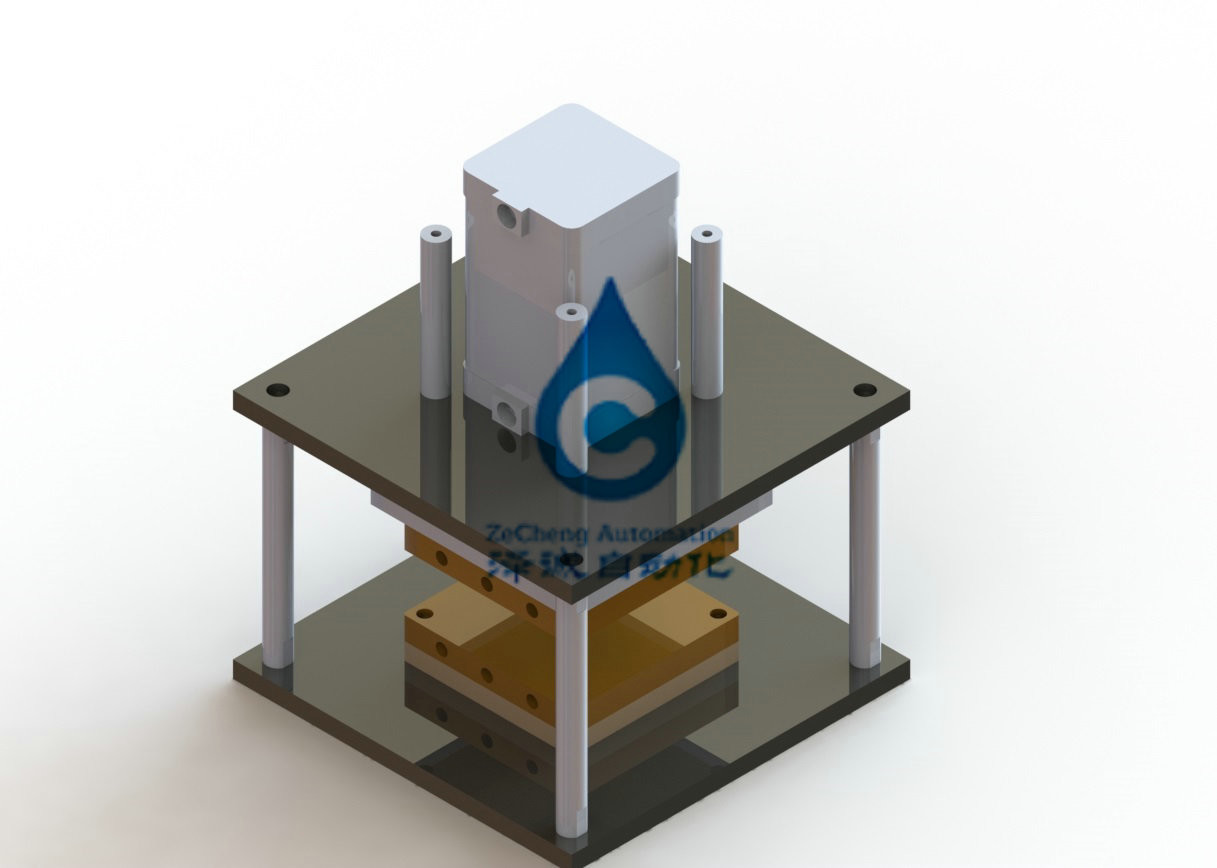

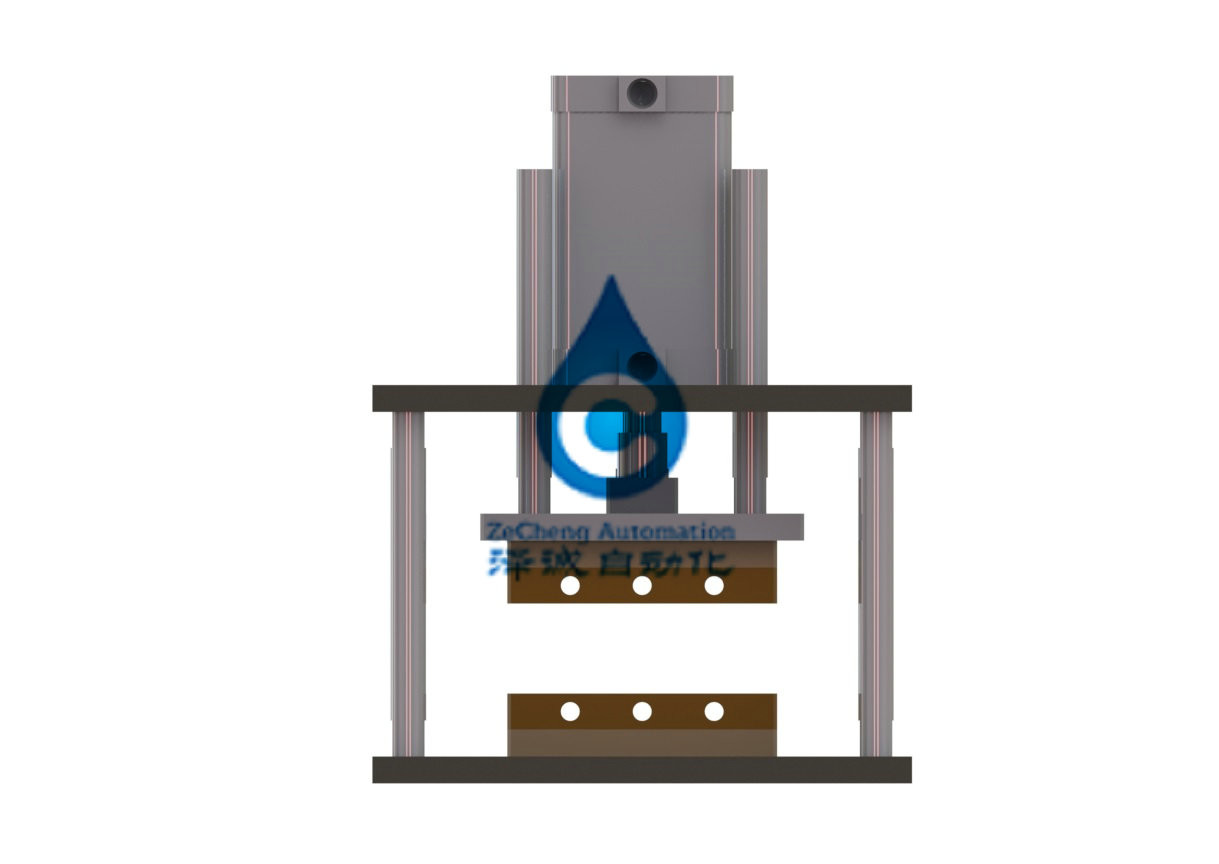

Das Gerät wird hauptsächlich benutzt, um die gerollte quadratische Zelle oder die quadratische Zelle nach Laminierung flaten. Der Druck und die Temperatur können entsprechend dem Bedarf justiert werden.
Eigenschaften -
-- Gas-Flüssigkeitszusatzzylinder steuert den Druck, und der Druck kann justiert werden.
-- niedrige Betriebskosten
Dieser Ausrüstungsautomatisierungs-Ausrüstungsgrad ist hoher, Handbetrieb ist einfach, eine Arbeitskraft kann 1 Ausrüstung gleichzeitig betreiben.
2. Zu sich den Spezifikationen anpassen
2,1 anpassungsfähige Gegenstände
Die Batteriegröße
| Modell | W-Breite (Millimeter) | L Länge (Millimeter) | Die Stärke des H |
| ZFD01 | 40-100 | 80-200 | 5-20 |
2,2 technische Parameter der Ausrüstung
|
Technische Daten Projekt |
ZLA01A | |
| Technische Parameter | Leistungsfähigkeit (PPMs) | 10 (entsprechend Zeit heißen Drückens und Batteriegröße) |
| Justierbare Strecke der Befestigungsbreite | Justierbar oder Ersatz, Hinweis, zum sich dem Batteriemodell anzupassen | |
| Zusätzliche Zeit (S) | 2-4 (manuelle Be- und Entladungs-Zeit) | |
| Funktionsdruck (T) | Maximum 1 oder 3T | |
| Temperaturüberwachungsgenauigkeit | +/-1℃ | |
| Druckluftsystem | Luftquelle zur Verfügung gestellt von Partei a | |
| Gesamtleistung (Kilowatt) | 2 | |
| Normale Betriebsleistung (Kilowatt) | 1,5 | |
3. Mechanische Spezifikationen
System mit 3,1 Rahmen
Das Gerät hat einen quadratischen schweißenden Rahmen, und das Substrat ist eine Stahlplatte mit einer Stärke von 25-30mm. Die Oberfläche wird galvanisiert.
System heißen Drückens 3,2
Die Platte des oberen und Niederdruckes wird durch das Heizungs- Rohr erhitzt, steuert der Temperaturbegrenzer die Temperatur, wird die Zeit heißen Drückens vom Touch Screen eingestellt, und der Druck des Gas-Flüssigkeitsdruckzylinders kann justiert werden.
3,3 Betriebssystem
Es gibt Energie, Notaus, Handbuch, automatischer Knopf.
Bedienfeld 3,4
Die Maschine wird mit unabhängigem elektrischem Brett, Durchsickernschalter, DC-Stabilitätsstromversorgung und andere Machtstromkreiskomponenten, Steuer-PLC, Relais, Motorsteuerungsgerät, etc. ausgerüstet. Und Außenanschluß, unter Verwendung der Verbindungsstücke und der Terminaltabelle. PLC nimmt Mitsubishi an. Die Decke des Stromkabels wird teilweise durchlöchert. Kabel und Lufteinlässe zwischen anderer Ausrüstung werden unten verdrahtet und geleitet.
5. Energiemedium
Stellen Sie bitte das folgende Energiemedium zur Verfügung
Stromversorgung 5,1
1) blitzschnelle Änderung von Spannung AC220V± 10% counterphase
2) Frequenz: 50Hz±1Hz
Luft 5,2
1) Druck 0.5mpa 5kgf/cm2
2) Kapazität 201/min
6. Umweltbedingungen
Das Gerät kann ohne Sperre unter den folgenden Umweltbedingungen funktionieren.
1) dynamische Temperatur der Temperatur: 5-35℃
Lagertemperatur: 0-40℃
2) Feuchtigkeit 30-80% aber sollte nicht befeuchten.
3) Klimasauberkeit ist nicht niedriger als 100.000;
4) es gibt kein Schadgas, Flüssigkeit oder explosives Gas auf dem Standort
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Keine später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nachdem die Ausrüstung den Garantiezeitraum geführt hat, wenn es ein Problem gibt, verständigen sich die zwei Parteien und beschäftigen es. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums vereinbarte im Vertrag und die technische Vereinbarung, die von den zwei Parteien, die Firma unterzeichnet wird, stellt eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
