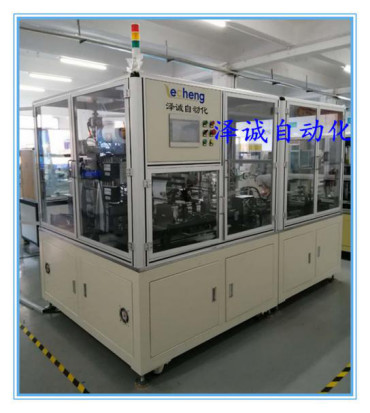

Automatische lamellierende Maschine Lithium-Ion Battery Production Line Fullys
1. Ausrüstungsprofil:
Einleitung 1,1 zu den Gerätfunktionen und -prinzipien:

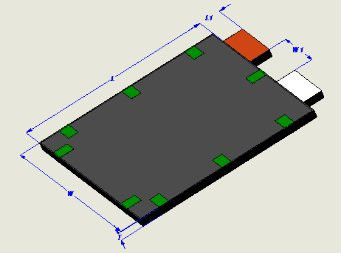

Diese Ausrüstung schließt den automatischen Laminierungsprozeß der Energiebatterie ab, und seine Hauptfunktionen umfassen die Pfostenblattfütterung, Laminierung, Endstückspule, klebendes und Stanzen. Membran aktiv, durch die Übergangsrolle, den vertikalen Spannungsmechanismus abwickelnd in die lamellierende Haupttabelle. Die Hauptlaminierungstabelle fährt die Membran, um sich hin und her zu bewegen, faltet sich in einer z-Form und setzt den Pfosten. Positiver und negativer Manipulator vom Filmkasten des positiven und negativen Pfostens, zum des Pfostenfilmes, durch die Sekundärpositionierungsin position bringende plattform herauszunehmen, genau Stapel auf die Hauptlaminierungsplattform. Nachdem Sie zur gesetzten Anzahl von Stücken gestapelt haben, hören Sie auf, automatische Endstückspule, Band der Randtasche U, automatisch unten zur Entladungsplattform zu lamellieren.
2. Ausrüstungsfunktionen und technische Parameter
|
Technische Daten Projekt |
ZCCE04A-01 | |||
| Geschwindigkeit (s-Chip) stapeln | 1,2 Sekunden/Stück | |||
| Genauigkeit der Ausrichtung zwischen Pfosten und Membran | Mittelabweichung ≤±0.5mm (longitudinal) | |||
| Membran zur Membranausrichtungsgenauigkeit | Die Endenausrichtungsabweichung ist weniger als ±0.3mm | |||
| Einzelne Chipausrichtungsgenauigkeit | +/- 0,3 Millimeter | |||
| Gesamtausrichtungsgenauigkeit von Pfosten | +/- 0,5 Millimeter | |||
| Zusätzliche Fertigstellungszeit eines einzelligen (S) | Wickelnde Zeit ≤5s des einzelnen Schossendstücks (wenn das Wickeln von Zeit über vielen Drehungen angesammelt wird) und Verpackungszeit ≤70s | |||
| Arbeitszeit einmal installierter Elektrode (H) | 0,5 | |||
| Zahl von lamelliert | Kann eingestellt werden | |||
| Auslagerung der Membran | Membranzahl justierbar | |||
| Fertigungsweise | Band der Randverpackung U | |||
3. Ausrüstungsgebrauchsumwelt
(1) Druckluft: 0,4 | 0.8mpa (4-8kgf/cm2), Strömungsgeschwindigkeit: 280L/min;
(2) Ausrüstungsvakuumanforderungen: Vakuumgrad: -101kp | -50kp, Strömungsgeschwindigkeit: 8L/S;
(3) Staubabsaugung: Partei b hat einen Abluftventilator in der Ausrüstung und setzt eine Entstaubungsschnittstelle beiseite;
(4) umgebende Temperatur: 20 | 35℃;
(5) relative Luftfeuchtigkeit: 5-55% STUNDE;
(6) Klimasauberkeit: kein Schadgas, Flüssigkeit oder explosives Gas auf Standort;
(7) Stromversorgung: AC220V, einphasig; Spannungsschwankung ist kleiner als ±10%; Stromversorgung: 6KVA.
