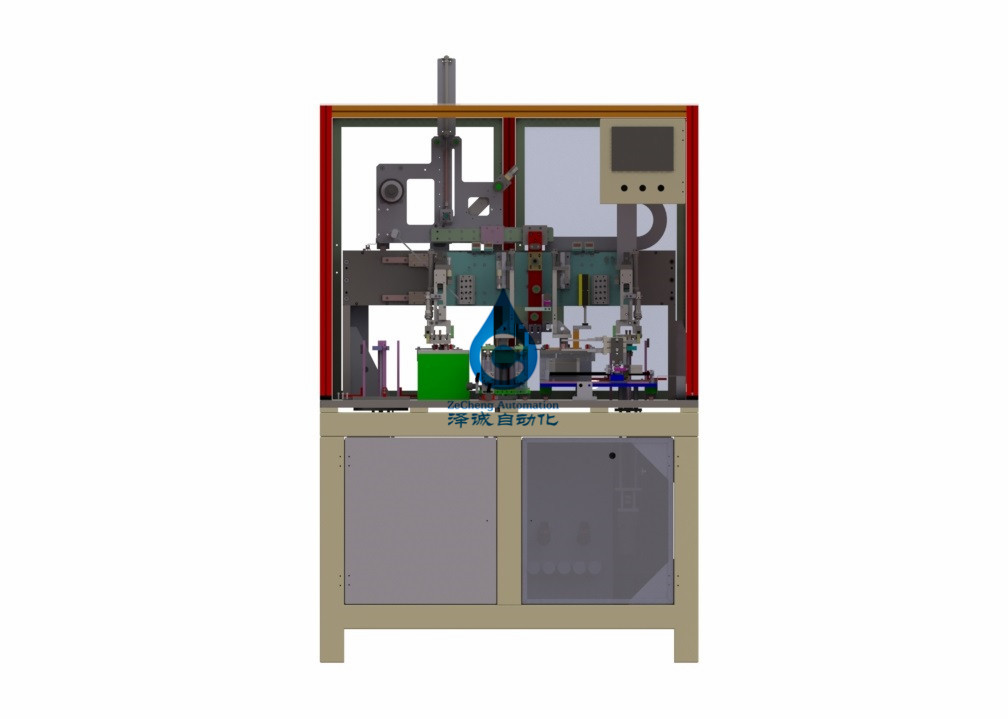

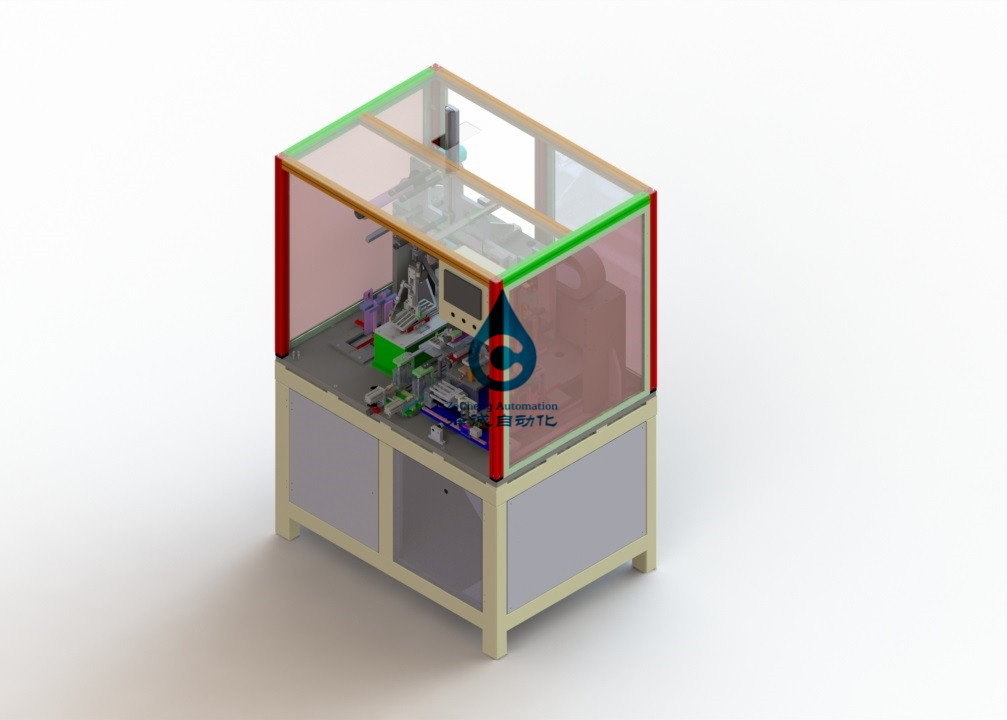

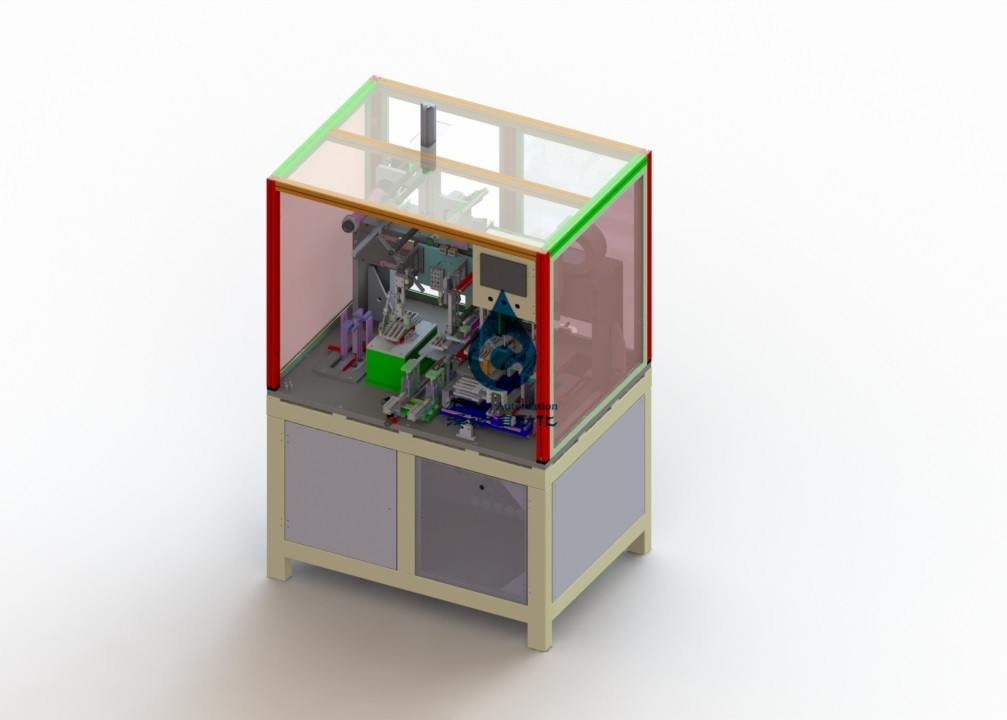

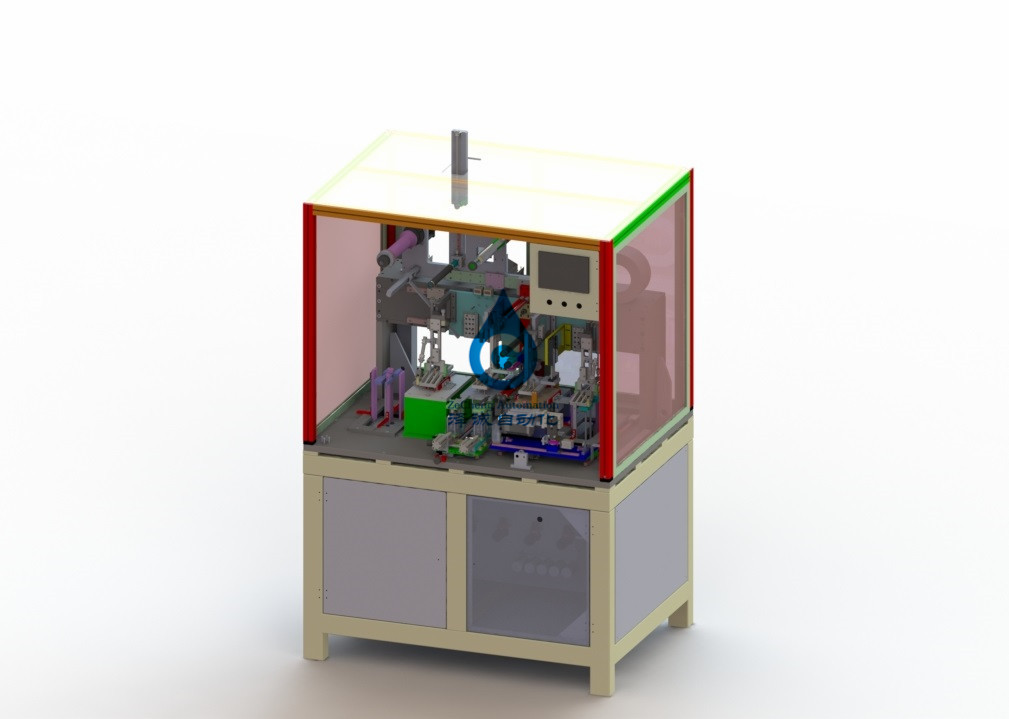

Halb automatisches lamellierendes System 50AH für Lithium-Eisen-Phosphatbatterie
Halbautomatische lamellierende Maschine der Energiebatterie
1. Das Profil
Diese Ausrüstung ist auf den Z-förmigen Laminierungsprozeß der Energiebatterie hauptsächlich anwendbar. Pid-Steuerung wird angenommen, um die Membrangleichspannung zu steuern, und die Sekundärpositionierung wird eingenommen, um die Laminierungsgenauigkeit innerhalb 0.5mm sicherzustellen. Einzigartiger doppel- Positionsnocken-Laminierungsmechanismus, hohe Geschwindigkeit, die Annahme der Laminierung und des Kleidens der unterschiedlichen Weise, den Kostenverlauf des Produktes effektiv zu verbessern.
Spezielle Eigenschaften:
1,1 wird PID verwendet, um die Membrangleichspannung zu steuern
DC-Motor wird benutzt, um die Daten zu sammeln, die durch Präzisionspotentiometer übertragen werden, und PID-Operation wird verwendet, um die Spannung der Membran während des Schwingenprozesses zu steuern.
hohe Präzision 1,2
Durch die Sekundärpositionierung des Polschuhs, wird die Genauigkeit des Polschuhs im Stapel garantiert, um 0.5mm zu erreichen.
1,3 Stapeln von Geschwindigkeit: 1.2-1.5 Scheiben/an zweiter Stelle
Der Servomotor wird benutzt, um den Sauger zu fahren, um sich auf der Diabahn für das Lampling schnell von Seite zu Seite zu verschieben.
1,4 niedrige Betriebskosten
Das Gerät nimmt die unterschiedliche Methode der Laminierung und der Behandlung an. Das Gerät tut nur Laminierung. Nach Laminierung wird die Zelle manuell herausgenommen und die Zelle wird festgeklemmt, um Lösen zu verhindern.
2. Setzen Sie fest
Die Zusammensetzung wird unten gezeigt
|
NEIN. |
Systemzusammensetzung |
Die Systemkonfiguration |
Quantität |
|
1 |
Gestellsystem |
|
1 Satz |
|
|
Geschweißter Skelettbau |
1 |
|
|
|
Substrat (Plattenüberzug) |
2 |
|
|
2 |
Subpositioning-System |
|
4 Sätze |
|
|
Fütterung und Stellmechanismus |
4 |
|
|
|
SMC-Zylinder - |
16 |
|
|
3 |
Behälterinstitutionen |
|
4 Sätze |
|
|
Materieller Kasten - Zecheng |
4 |
|
|
4 |
Pole-Plattenhebevorrichtung |
|
4 Sätze |
|
|
Motor - Yamanashi |
4 |
|
|
|
Linearer Führer - oberes Silber |
8 |
|
|
|
Schraubverschluss- Silber des Balls |
4 |
|
|
5 |
Pole-Manipulator |
|
2 Sätze |
|
|
Schrittmotor |
2 |
|
|
|
Linearer Führer - oberes Silber |
4 |
|
|
|
Schraubverschluss- Silber des Balls |
2 |
|
|
6 |
Das Betriebssystem |
|
1 Satz von |
|
|
Touch Screen - Kunlun Tongtai |
1 |
|
|
7 |
Kontrollsystem |
|
1 Satz von |
|
|
PLC, omron |
1 |
3. Ausrüstungsspezifikation
3,1 anwendbare Gegenstände
1) Genannte quadratische Art Ionensekundärbatterie Lis (Lithium)
2) Material: Bestanden aus positiver Elektrode: Materielle negative Elektrode Al+-Batterie: Materielles Trennzeichen Cu+-Batterie: Harz
|
Maschinenmessgerätkasten Projekt |
ZSC01A |
||
|
Material Spezifikationen |
Polschuh |
Positive Länge/Toleranz (Millimeter) |
105.5/0.3 |
|
Positive Breite/Toleranz (Millimeter) |
55/0.3 |
||
|
Negative Länge/Toleranz (Millimeter) |
107.5/0.3 |
||
|
Negative Breite/Toleranz (Millimeter) |
57/0.3 |
||
|
Positive Stärke (Millimeter) |
0.120-0.205 |
||
|
Negative Stärke (Millimeter) |
0.090-0.150 |
||
|
Die Membran |
Breite (Millimeter) |
109 Plus (3-5) Millimeter |
|
|
Stärke (M) |
20-40 |
||
|
Maximaler Außendurchmesser (Millimeter) |
Phi 250 |
||
|
Innerer Durchmesser des Papierrohrs (Millimeter) |
3" |
||
|
Fertigungsweise |
Manuelle klebende Methode |
||
3) Batteriegröße
|
Modell |
Breite von w-Zelle (Millimeter) |
L Zelllänge (Millimeter) |
Stärke von h-Zelle (Millimeter) |
|
ZSC01A |
57 |
107,5 |
5 |
Tabelle 5) Größe
|
Projektdaten |
a |
b |
c |
d |
e |
|
Positive Platte |
|
|
|
|
|
|
Das Kathodenstück |
|
|
|
|
|
ZSC01A
3,2 technische Parameter der Ausrüstung
|
Technische Daten Projekt |
ZSC01A |
|
|
Technische Parameter
|
Laminierungsgeschwindigkeit (s-Laminierung) |
1.2-1.5 |
|
Ausrichtungsgenauigkeit zwischen Platte und Membran |
Mittelabweichung kleiner als 0.5mm (longitudinal) |
|
|
Genauigkeit der Membranausrichtung |
Endenausrichtungsabweichung ist kleiner als 0.5mm |
|
|
Einzelstückausrichtungsgenauigkeit |
+/- 0,2 Millimeter; |
|
|
Ausrichtungsgenauigkeit der ganzen Platte |
+/- 0,5 Millimeter |
|
|
Justierbare Befestigungsbreitenstrecke |
±10mm (justierbar) |
|
|
Zusätzliche Zeit (S) |
15 bis 25 |
|
|
Arbeitsladezeit Polschuh einmal (H) |
0,5 |
|
|
Zahl von lamelliert |
Kann eingestellt werden |
|
|
Automatisches Stanzen |
Der Förderer erlischt |
|
|
Lamellierte Weise |
Wechselstromservomotor |
|
|
Vakuumaufnahme |
Spezieller Vakuumsauger |
|
|
Gesamtleistung (Kilowatt) |
6,3 |
|
|
Normale Betriebsleistung (Kilowatt) |
5 |
|
Spezifikationen 4.Mechanical
Maschine mit 4,1 Laminierungen
Das Gerät nimmt das Prinzip des Luftdruckpufferbetriebs und des Frühlingspufferbetriebs an. Während die Anzahl von Batterieschichtzunahmen, das Gerät allmählich sinkt und die Laminierungsposition wird immer im derselben Ort aufrechterhalten. Die Oberfläche der Pfostenplatte wird besonders behandelt, und die Pfostenplatte und -membran werden nicht beschädigt.
4,2 das stapelnde Plattformbewegungssystem
Der Mechanismus nimmt Servomotor an, um die genaue Kugelumlaufspindel zu fahren, um sich schnell zu bewegen und die Positionspräzision ist zuverlässig.
4,3 materielle Kastenkomponenten
Aluminiumlegierungsmaterial der hohen Qualität, die Oberfläche nach besonderer Behandlung, Widerstand der gleichmäßigen Abnutzung, keine Abnutzung und Abfall. Gleichzeitig beide Seiten des materiellen Kastens die Weise des Blasens der Luft und des Staubsaugens annehmen, um den Staub weg zu saugen gleichzeitig um, dass der Polschuh das nicht Phänomen von mehr, als absorbiert Einteiler zu garantieren, wenn es durch den Vakuumsauger aufgesogen wird.
4,4 Vakuumsaugerversammlung
Spezieller Vakuumsauger wird benutzt, um die Pfostenplatte an den mehrfachen Punkten zu adsorbieren, um zu garantieren, dass die Pfostenplatte nicht einstürzt. Vom materiellen Kasten kann der Sog gefaltet werden, um die Aufnahme von mehrfachen Pfosten zu verhindern.
4,5 automatisches anhebendes System Pole-Platte
Der Polschuh wird oben durch die genaue Leitspindel gehoben, die durch Schrittmotor angetrieben ist, um zu garantieren, dass der Polschuh immer auf der gleichen Höhe ist.
4,6 Navigationsanlage Pole-Platte
Nocken-Mechanismus wird benutzt, um die Pfostenplatte genau in Position zu bringen. Nachdem Sie das Modell geändert haben, müssen Sie nur die Position des Grenzblockes justieren
4,7 Laminierungsmanipulatorsystem
Der Nocken-Mechanismus wird benutzt, um 4 Sätze Saugerkomponenten zu fahren, und die Laminierung und die Positionierung des Greifens werden gleichzeitig durchgeführt.
4,8 Betriebssystem
Es kann mit einem Touch Screen bearbeitet werden. Jedoch sind Notaus, der Netzschalter harter Schalter.
Bedienfeld 4,9
Die Maschine ist unabhängig mit elektrisches Brett, internen Durchsickernschalter, DC-Stabilitätsstromversorgung und andere Machtstromkreiskomponenten, Steuerung mit PLC, Relais, Motorsteuerungsgeräte installiert. Die Beziehung mit der Außenseite wird mittels des Verbindungsstücks hergestellt und Anschluss station.PLC nimmt OMRON.The-Decke des Stromkabels wird durchlöchert an. Kabel und Lufteinlässe zwischen anderer Ausrüstung werden am unteren Fach verdrahtet und geleitet.
Medium 5.Energy
Stellen Sie bitte die folgenden Energiemedien zur Verfügung
10,1 Stromversorgung
1. Spannung AC220V± 10% in der blitzschnellen Veränderung des einphasigen unter 0.5s
2. Frequenz: 50Hz±1Hz
3) Kapazität: 5kVA 220V
10,2 Luft
1) Druck 0.5mpa 5kGF/Cm2
2. Kapazität 401/min
10,3 Vakuum
Ihre Firma stellt Vakuumquelle zur verfügung (oder Ausrüstung unter Verwendung des Vakuumerzeugers).
Zustände 6.Environmental
Das Gerät kann ohne Sperren unter den folgenden Umweltbedingungen funktionieren.
Betriebstemperatur: 5-35℃
Lagertemperatur: 0-40℃
Feuchtigkeit 30-80% aber sollte nicht befeuchten.
Sollte Salzgas, Schadgas des giftigen Gases nicht enthalten.
Staub sollte keinen leitfähigen Staub haben.
Die magnetische Grenze beeinflußt nicht die magnetische Grenze des Gerätes
Die Erschütterung sollte keinen Schock haben und Erschütterung glauben.
